Guía del producto de la tarjeta de sobremesa Intel D845EPI
30
Instalación y extracción de una tarjeta AGP
PRECAUCIÓN
Cuando instale cualquier tarjeta AGP en la tarjeta de sobremesa, asegúrese de que se encuentra
correctamente insertada en el conector AGP antes de encender el sistema. Si la tarjeta no se encuentra
colocada correctamente en el conector AGP, es posible que se produzca un cortocircuito en las patillas
de la ranura AGP. Dependiendo de la protección de la fuente de alimentación, determinados
componentes de la tarjeta y/o dispositivos de seguimiento pueden sufrir daños.
El conector AGP es compatible con las tarjetas 4x y 2x AGP de 1,5 V. La tarjeta de sobremesa
dispone de un mecanismo de retención (RM) integrado para la tarjeta AGP.
Instalación de una tarjeta AGP
Siga estas instrucciones para instalar una tarjeta AGP:
1. Tenga en cuenta las precauciones descritas en la sección “Pasos preliminares” en la página 21.
2. Sitúe la tarjeta en el conector AGP.
3. Presione la tarjeta hasta que esté completamente encajada en el conector AGP y la muesca de
retención de la tarjeta encaje en su sitio alrededor de la patilla de retención.
4. Asegure el soporte metálico de la tarjeta al panel posterior del chasis con un tornillo.
Extracción de la tarjeta AGP
Siga estas instrucciones para extraer la tarjeta AGP del mecanismo de retención (consulte la Figura 8):
1. Tenga en cuenta las precauciones descritas en la sección “Pasos preliminares” en la página 21.
2. Extraiga el tornillo (B) que asegura el soporte metálico de la tarjeta (A) al panel posterior del
chasis.
3. Presione hacia atrás la palanca del mecanismo de retención (C), como se muestra en la Figura
8, hasta que la patilla de retención oculte completamente la muesca en la tarjeta.
4. Tire de la tarjeta hacia arriba (D).
OM15031
A
B
C
D

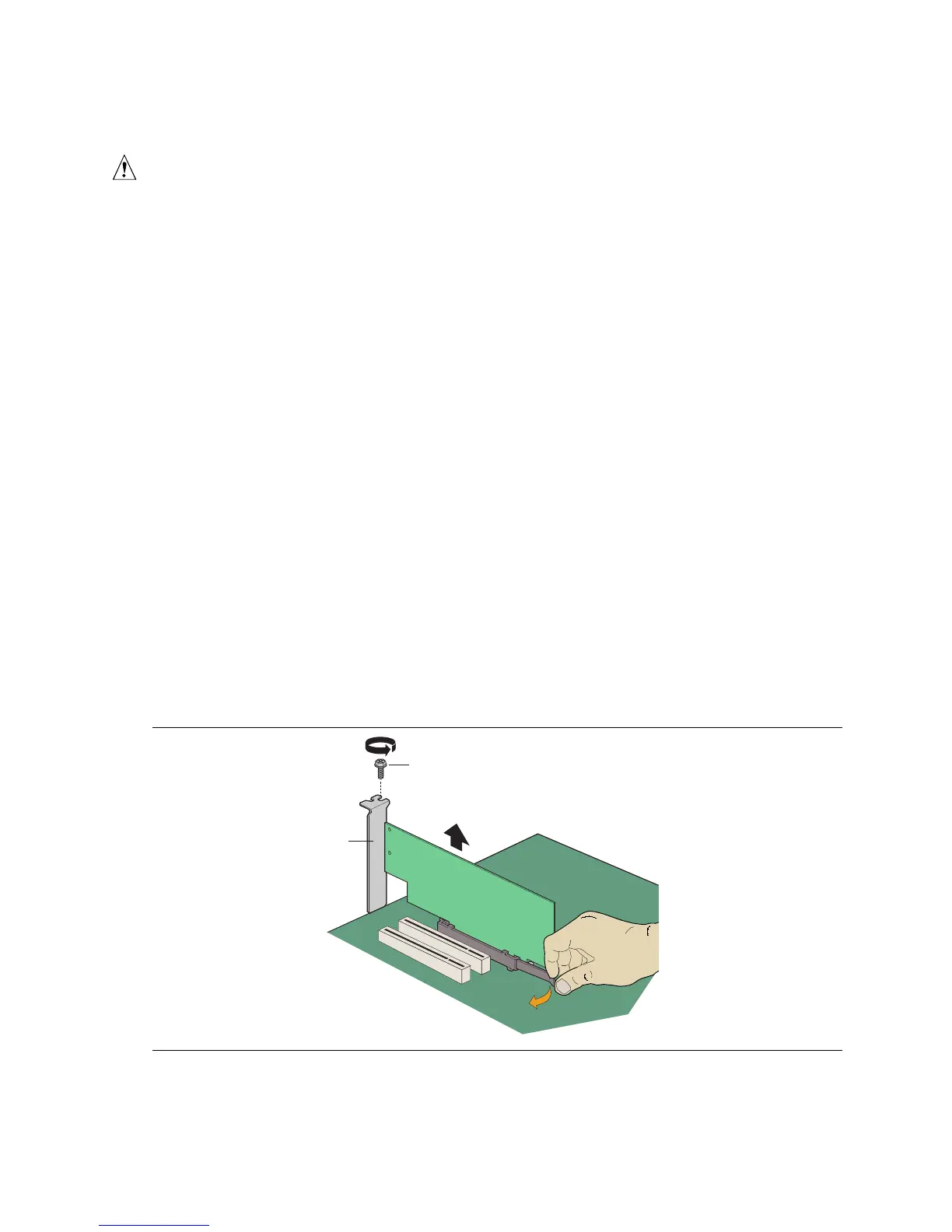

Figura 8. Extracción de la tarjeta AGP
