台式机主板功能
LAN 子系统
LAN 子系统包括：
• 英特尔 82578DC 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器
• 带有集成状态 LED 指示灯的 RJ-45 LAN 连接器
LAN 软件和驱动程序可访问 http://downloadcenter.intel.com/
获得。
位于背面板上的 RJ-45 LAN 连接器内置有两个 LED 指示灯（参见图 2）。这两个 LED 指示灯
指示 LAN 的状态（如表 6 所示）。

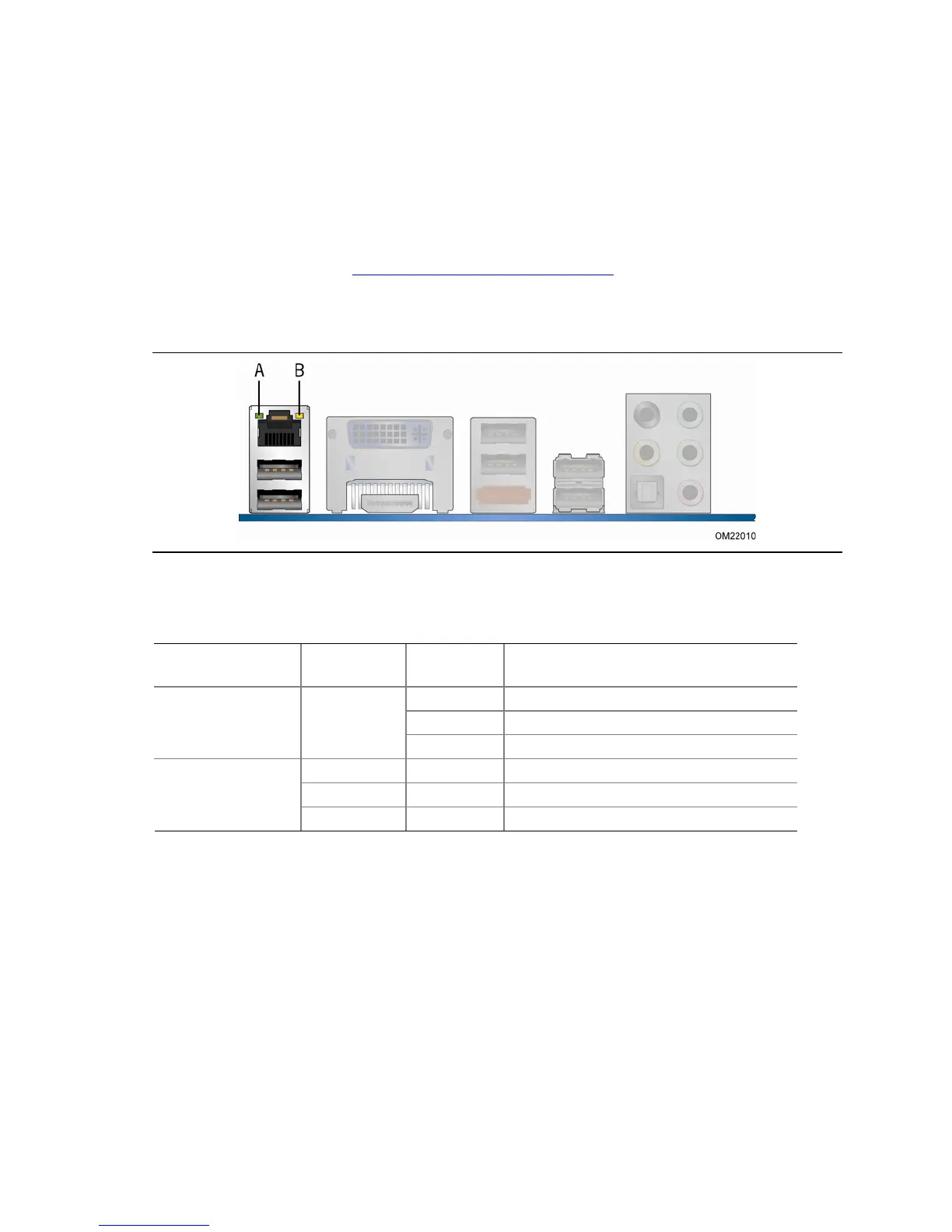

图 2. LAN 连接器 LED 指示灯
表 6. LAN 连接器 LED 指示灯
LED 指示灯
LED 指示灯
颜色
LED 指示灯
状态
表示
A（连接／活动）
熄灭
未建立 LAN 连接
绿色
亮起
已建立 LAN 连接
闪烁
LAN 正处于活动状态
不适用
熄灭
每秒 10 Mb 的数据速率
绿色
亮起
每秒 100 Mb 的数据速率
B（连接速度）
黄色
亮起
每秒 1000 Mb 的数据速率
USB 2.0 支持
本主板最多支持十二个 USB 2.0 端口，分别由英特尔 H57 PCH 中允许使用 EHCI 兼容驱动程序
的两个 EHCI 主控制器提供。
端口布置如下：
• 六个端口通过叠层式背面板连接器实现
• 六个前面板端口通过三个双端口内置接头连接器实现
获得 USB 2.0 支持需要操作系统和驱动程序都完全支持 USB 2.0 传输速率。
19
