安装和更换台式机主板组件
拆卸处理器
有关如何拆卸处理器风扇散热器和处
理器的说明，请参阅处理器
安装手册。
安装和拆卸系统内存
注释
为了完全符合所有适用的英特尔
SDRAM
内存规范，应在本台
式机主板上安装支持串行设备检
测
(SPD)
数据结构的
DIMM
内存模块。
本台式机主板具备两个
24
0
针
DDR3 DIMM
插槽，分别提供通
道
A
和通道
B
。为获得双通道
性能，请安装速度和容量均相互匹配
的一对
DIMM
（参见图
14
）。

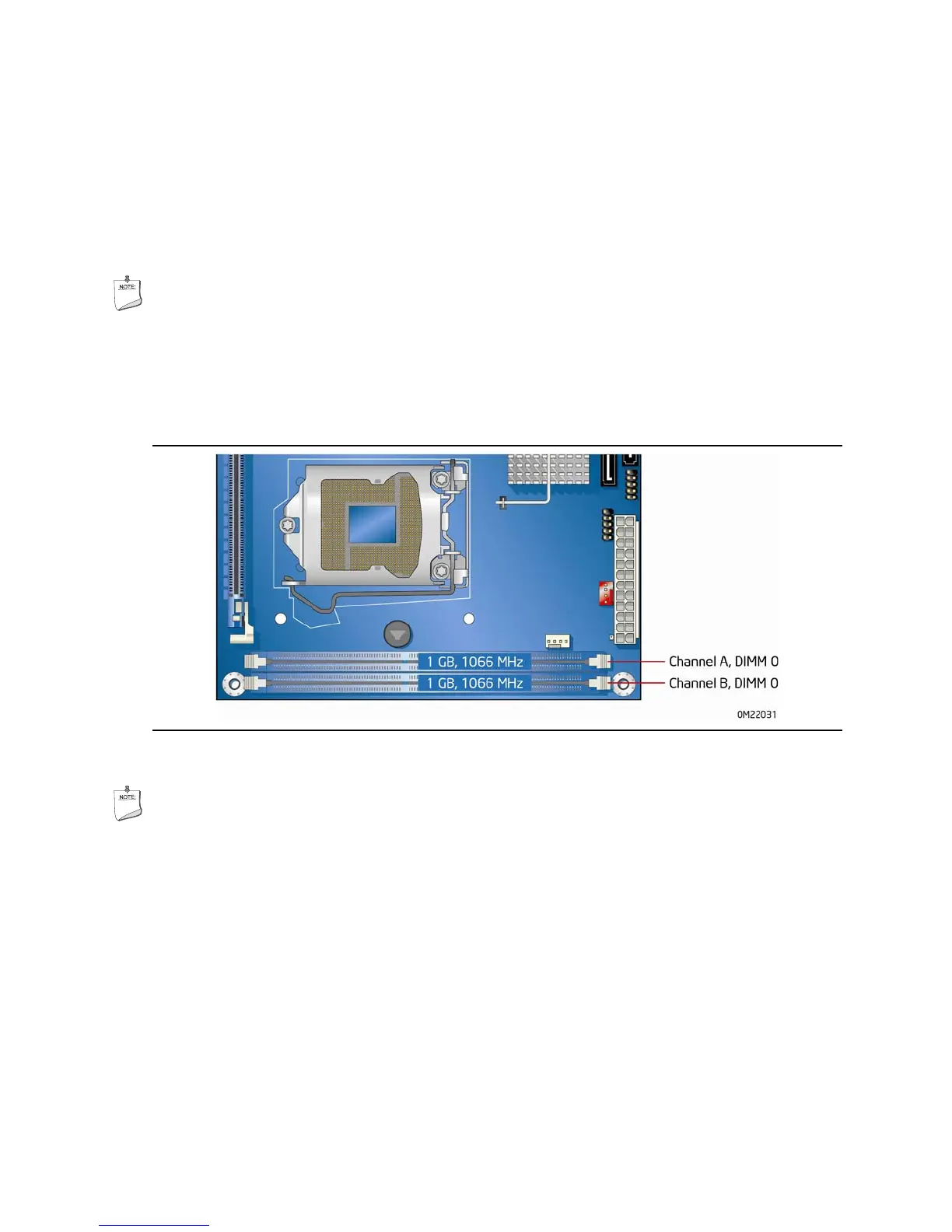

图
14.
双通道内存配置示例
注释
如采用任何其它方式配置内存，均会
导致单通道内存操作。
37
36
38
