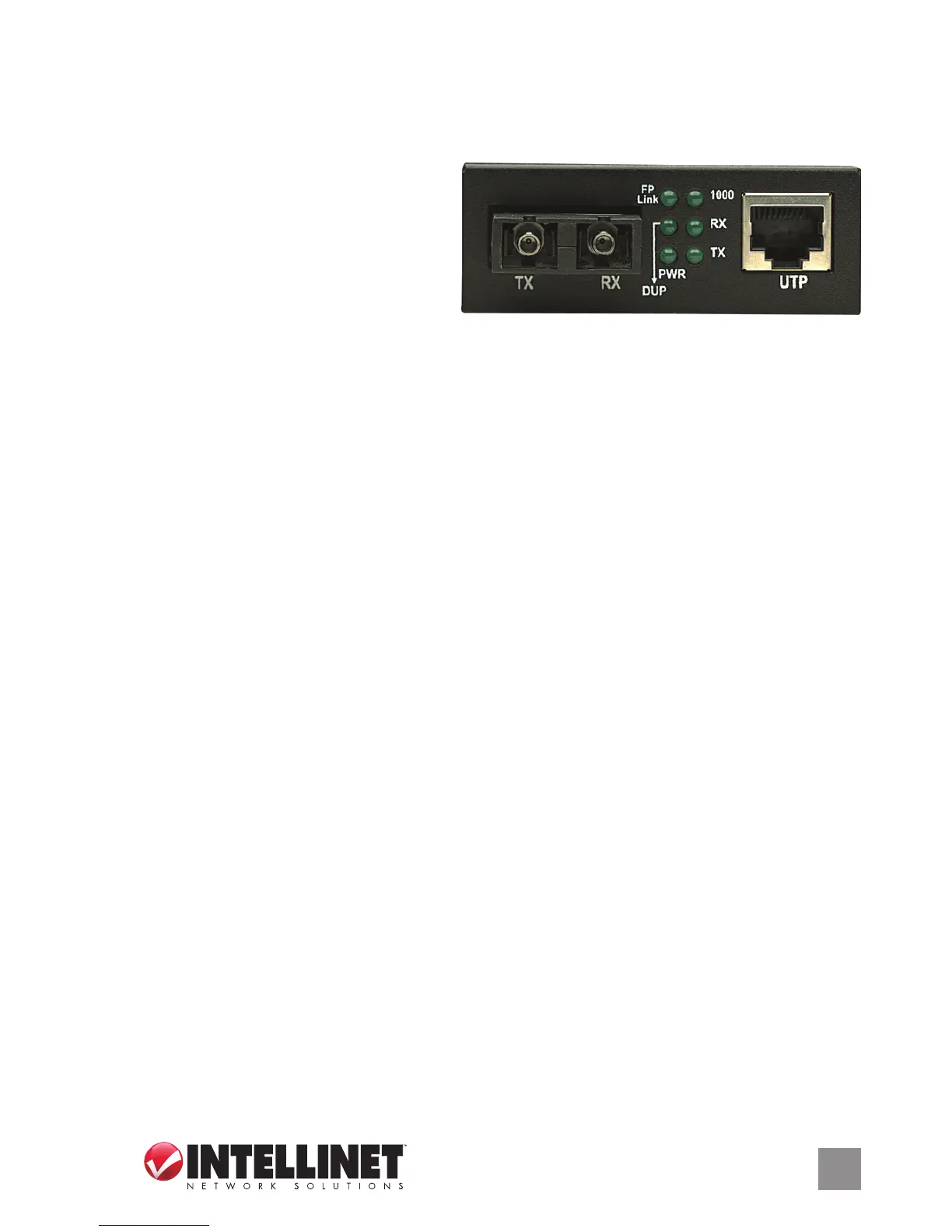

Przedni panel
Diody Opis
PWR Zasilanie jest podłączone.
1000M
Gdy świeci, sygnalizuje połączenie po
skrętce z prędkością 1000 Mb/s.
100M
Gdy świeci, sygnalizuje połączenie po
skrętce z prędkością 100 Mb/s.
Link/Act (TP = RJ45;
FX = Fiber)
– Połączenie aktywne, gdy świeci;
– Transmisja danych, gdy miga;
– Brak połączenia, gdy nie świeci.
FDX/COL (dla TP/RJ45)
– Praca w trybie full duplex, gdy świeci;
– Błąd podczas transmisji, gdy miga;
– Praca w trybie half duplex, gdy nie świeci.
SD (dla FP/Fiber)
– Wykryto sygnał po światłowodzie, gdy świeci;
– Brak sygnału, gdy nie świeci.
Tylny panel
Zasilanie
Do gniazda 5V DC media konwertera podłącz zasilanie za pomocą
dołączonego adaptera zasilania. Używaj zasilacza dołączonego w zestawie
lub innego, o parametrach zgodnych ze specyfikacją (5V DC, co najmniej 1A).
