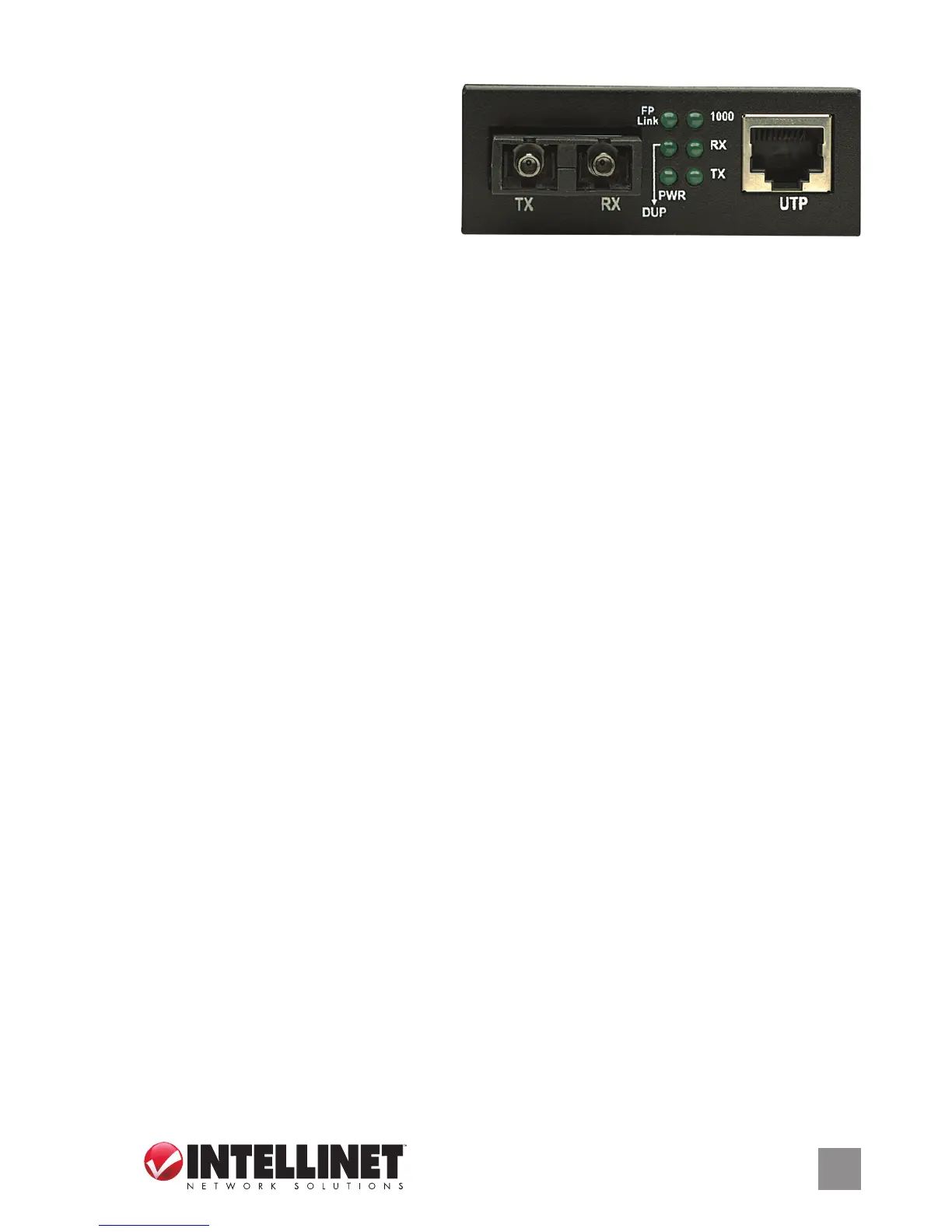

Panneau frontal
DEL Description
PWR Allumée si l’adaptateur secteur est connecté.
1000M
Allumée en cas de liaison 1 000 Mbit/s
à la connexion paires torsadées.
100M
Allumée en cas de liaison 100 Mbit/s
à la connexion paires torsadées.
Link/Act (TP = RJ45;
FX = Fibre)
– Allumée en cas de liaison active;
– Clignotant en cas de transmission de données;
– Pas allumée s’il n’y a pas de liason de réseau active.
FDX/COL (for TP/RJ45)
– Allumée en cas de connexion Full duplex;
– Clignotant en cas de collisions de données;
– Pas allumée en cas de half duplex.
SD (pour FP/Fibre)
– Allumée si signal optique est détecté;
– Autrement pas allumée.
Panneau arrière
Alimentation
Branchez l’adaptateur secteur 5 V DC à la prise d’entrée du convertisseur
et puis à une prise d’alimentation régulière (90 – 265 V, 50/60 Hz).
Utilisez uniquement l’adaptateur secteur inclus ou un correspondant
aux spécifications (puissance de sortie 5 Vcc, au moins 1 A).
