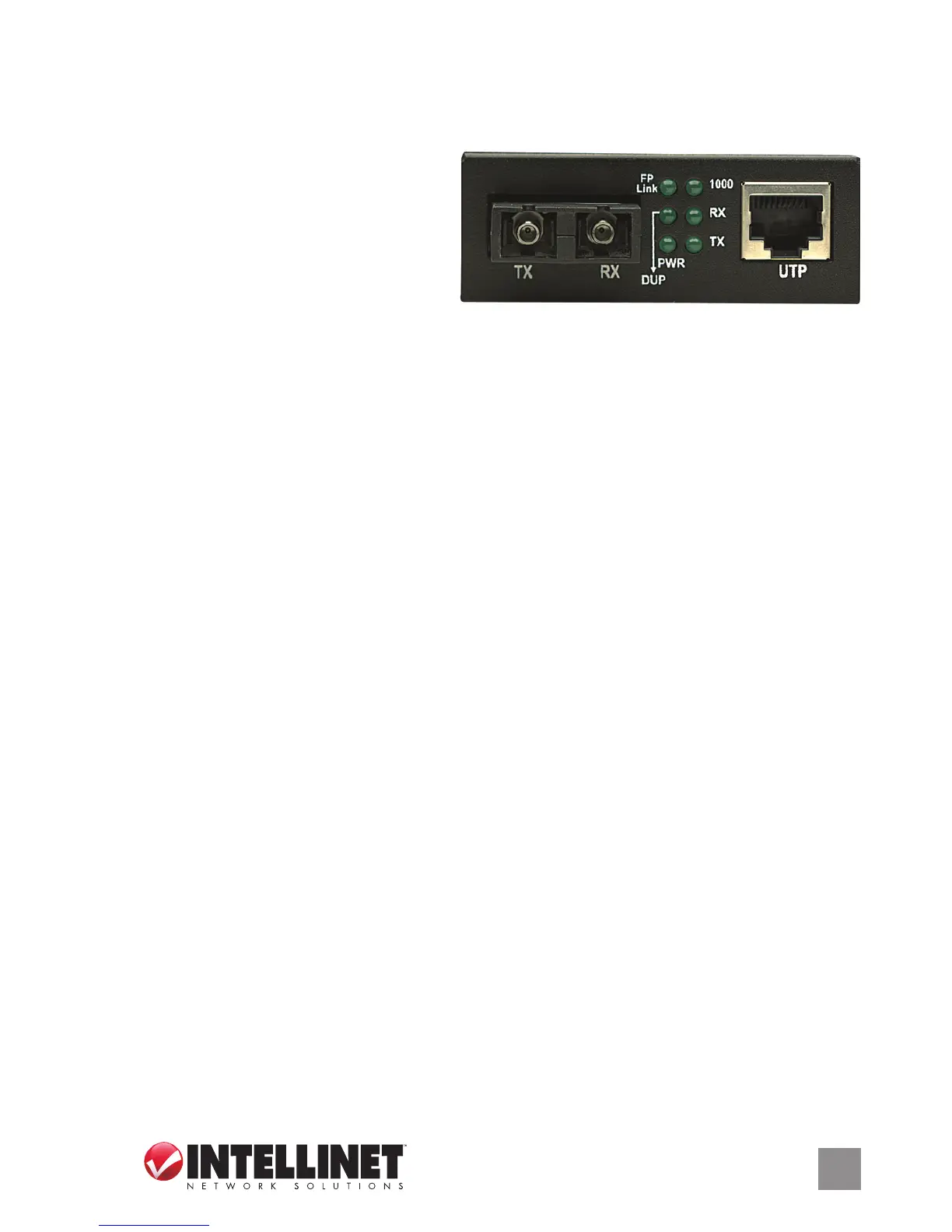

Pannello frontale
LED Descrizione
PWR Quando si illumina indica che l’alimentatore è collegato.
1000M
Quando è illuminato indica il collegamento a 1000
Mbps link sulla connessione a coppie twistate.
100M
Quando è illuminato indica il collegamento a 100
Mbps link sulla connessione a coppie twistate.
Link/Act (TP = RJ45;
FX = Fibra)
– Collegamento attivo quando è illuminato;
– Traffico di dati quando lampeggia;
– Nessun collegamento di rete attivo quando è spento.
FDX/COL (per TP/RJ45)
– Connessione full duplex quando illuminato;
– Collisione di dati quando lampeggia;
– Half duplex quando è spento.
SD (per FP/Fibra)
– Il segnale della fibra ottica è individuato quando si illumina;
– Nessun segnale quando è spento.
Pannello posteriore
Alimentazione
Collegare l’alimentatore al la presa da 5 V DC presente sul media converter,
quindi collegarlo ad una regolare presa di corrente (90 – 265 V, 50/60 Hz).
Utilizzare solamente l’alimentatore incluso o uno che abbia delle specifiche
corrispondenti a quello fornito in dotazione (output 5 V DC, ameno 1 A).
13
Istruzioni
Italiano
