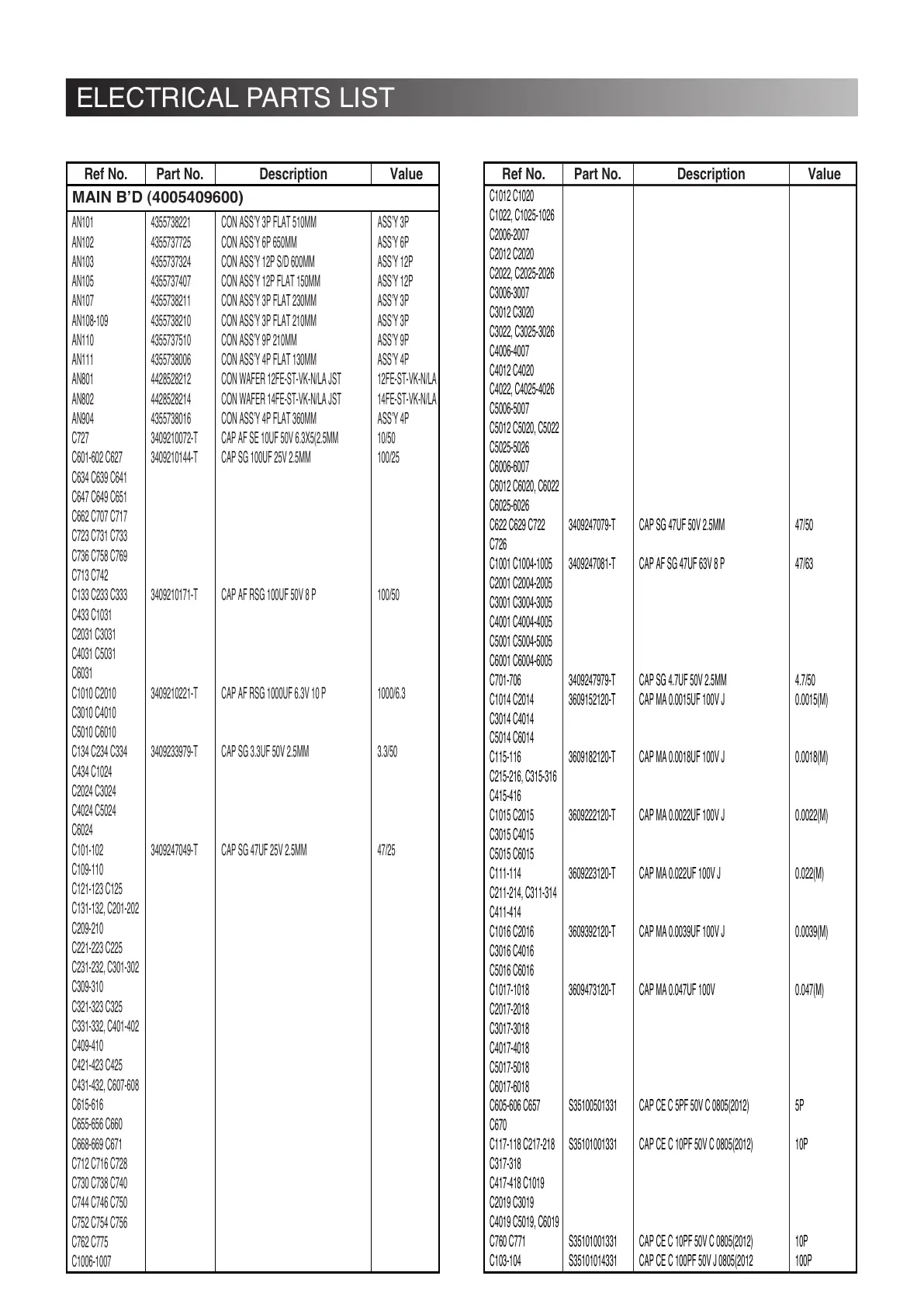

ELECTRICAL PARTS LIST
3
C1012 C1020
C1022, C1025-1026
C2006-2007
C2012 C2020
C2022, C2025-2026
C3006-3007
C3012 C3020
C3022, C3025-3026
C4006-4007
C4012 C4020
C4022, C4025-4026
C5006-5007
C5012 C5020, C5022
C5025-5026
C6006-6007
C6012 C6020, C6022
C6025-6026
C622 C629 C722 3409247079-T CAP SG 47UF 50V 2.5MM 47/50
C726
C1001 C1004-1005 3409247081-T CAP AF SG 47UF 63V 8 P 47/63
C2001 C2004-2005
C3001 C3004-3005
C4001 C4004-4005
C5001 C5004-5005
C6001 C6004-6005
C701-706 3409247979-T CAP SG 4.7UF 50V 2.5MM 4.7/50
C1014 C2014 3609152120-T CAP MA 0.0015UF 100V J 0.0015(M)
C3014 C4014
C5014 C6014
C115-116 3609182120-T CAP MA 0.0018UF 100V J 0.0018(M)
C215-216, C315-316
C415-416
C1015 C2015 3609222120-T CAP MA 0.0022UF 100V J 0.0022(M)
C3015 C4015
C5015 C6015
C111-114 3609223120-T CAP MA 0.022UF 100V J 0.022(M)
C211-214, C311-314
C411-414
C1016 C2016 3609392120-T CAP MA 0.0039UF 100V J 0.0039(M)
C3016 C4016
C5016 C6016
C1017-1018 3609473120-T CAP MA 0.047UF 100V 0.047(M)
C2017-2018
C3017-3018
C4017-4018
C5017-5018
C6017-6018
C605-606 C657 S35100501331 CAP CE C 5PF 50V C 0805(2012) 5P
C670
C117-118 C217-218 S35101001331 CAP CE C 10PF 50V C 0805(2012) 10P
C317-318
C417-418 C1019
C2019 C3019
C4019 C5019, C6019
C760 C771 S35101001331 CAP CE C 10PF 50V C 0805(2012) 10P
C103-104 S35101014331 CAP CE C 100PF 50V J 0805(2012 100P
Ref No. Part No. ValueDescription
AN101 4355738221 CON ASS’Y 3P FLAT 510MM ASS’Y 3P
AN102 4355737725 CON ASS’Y 6P 650MM ASS’Y 6P
AN103 4355737324 CON ASS’Y 12P S/D 600MM ASS’Y 12P
AN105 4355737407 CON ASS’Y 12P FLAT 150MM ASS’Y 12P
AN107 4355738211 CON ASS’Y 3P FLAT 230MM ASS’Y 3P
AN108-109 4355738210 CON ASS’Y 3P FLAT 210MM ASS’Y 3P
AN110 4355737510 CON ASS’Y 9P 210MM ASS’Y 9P
AN111 4355738006 CON ASS’Y 4P FLAT 130MM ASS’Y 4P
AN801 4428528212 CON WAFER 12FE-ST-VK-N/LA JST 12FE-ST-VK-N/LA
AN802 4428528214 CON WAFER 14FE-ST-VK-N/LA JST 14FE-ST-VK-N/LA
AN904 4355738016 CON ASS’Y 4P FLAT 360MM ASS’Y 4P
C727 3409210072-T CAP AF SE 10UF 50V 6.3X5(2.5MM 10/50
C601-602 C627 3409210144-T CAP SG 100UF 25V 2.5MM 100/25
C634 C639 C641
C647 C649 C651
C662 C707 C717
C723 C731 C733
C736 C758 C769
C713 C742
C133 C233 C333 3409210171-T CAP AF RSG 100UF 50V 8 P 100/50
C433 C1031
C2031 C3031
C4031 C5031
C6031
C1010 C2010 3409210221-T CAP AF RSG 1000UF 6.3V 10 P 1000/6.3
C3010 C4010
C5010 C6010
C134 C234 C334 3409233979-T CAP SG 3.3UF 50V 2.5MM 3.3/50
C434 C1024
C2024 C3024
C4024 C5024
C6024
C101-102 3409247049-T CAP SG 47UF 25V 2.5MM 47/25
C109-110
C121-123 C125
C131-132, C201-202
C209-210
C221-223 C225
C231-232, C301-302
C309-310
C321-323 C325
C331-332, C401-402
C409-410
C421-423 C425
C431-432, C607-608
C615-616
C655-656 C660
C668-669 C671
C712 C716 C728
C730 C738 C740
C744 C746 C750
C752 C754 C756
C762 C775
C1006-1007
MAIN B’D (4005409600)
Ref No. Part No. ValueDescription
MX-1424/1824 S/M 2003.2.27 5:33 PM 페이지6
