20

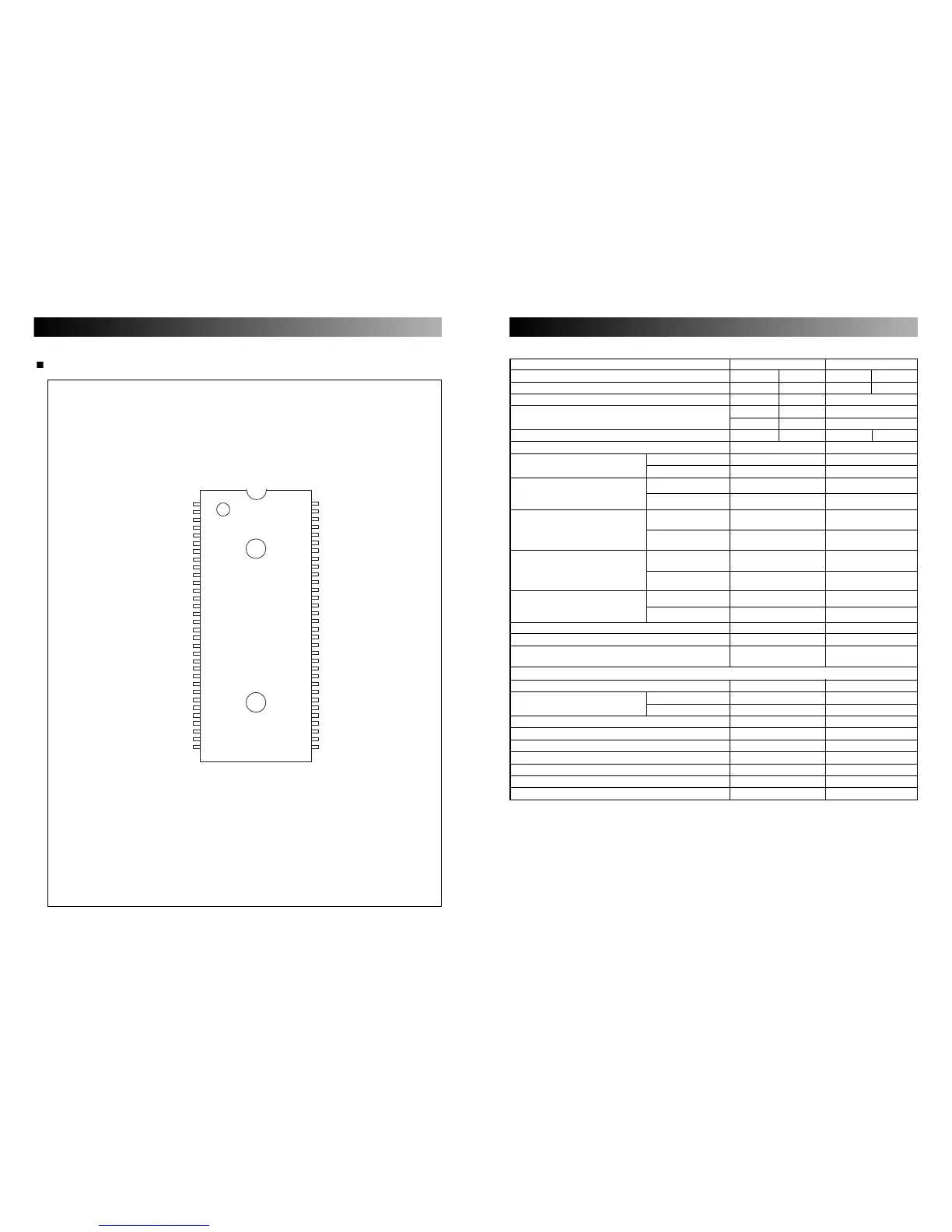

PIN ASSIGNMENTS
P0.7/A15
P0.6/A14
P0.5/A13
P0.4/A12
P0.3/A11
P0.2/A10
P0.1/A9
P0.0/A8
P4.7/INT11/TDG
P4.6/INT10/TCG
P4.5/INT9/TDCK
P4.4/INT8/TCCK
P4.3/INT7/CAPA
P4.2/INT6
P4.1/INT5/RxD
V
DD
V
SS
X
OUT
X
IN
EA
P4.0/INT4
P3.7/TxD
RESET
P3.6/SO
P3.5/SI
P3.4/
SCK
P3.3/T0CK
P3.2/T0
P3.1/PWM1
P3.0/PWM0
P2.7/INT3
P2.6/INT2
KS88C4616
KS88C4632
(64-SDIP-750)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
P1.0/AD0
P1.1/AD1
P1.2/AD2
P1.3/AD3
P1.4/AD4
P1.5/AD5
P1.6/AD6
P1.7/AD7
P5.7/ADC7
P5.6/ADC6
P5.5/ADC5
P5.4/ADC4
P5.3/ADC3
P5.2/ADC2
P5.1/ADC1
P5.0/ADC0
AV
SS
AV
REF
P6.7
P6.6
P6.5
P6.4
P6.3
P6.2
P6.1
P6.0
P2.0/
AS
P2.1/
DS
P2.2/R/
W
P2.3/
DM
P2.4/ZCD
P2.5/BUZ
64
63
62
61
60
59
58
57
56
55
54
53
52
51
50
49
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
21
SPECIFICATIONS
NORMAL LIMIT
AMPLIFIER SECTION SYS-2120 SYS-2240 SYS-2120 SYS-2240
Rated Output Power (at THD 1%) 130W 245W 120W 240W
Output Level/Impedance
100V/83.3 100V/41.7
over than 100V
Tr ansformer Output 70V/4.0 70V/20.4 over than 70V
25V/5.2 25V/2.6 over than 25V
Direct Output 22V/4 31V/4 22V±3V 31V±3V
Pre Amp Output 0dB 0dB±1.5dB
Input Sensitivity/Impedance Mic 1~5 (Balanced) –60dB/20k –60dB±3dB
Aux 1, 2 –10dB/20k –10dB±3dB
Frequency Response
Mic 1~5 (Balanced) 64Hz~32kHz 100Hz~10kHz
(+1/-3dB, at Direct Out)
Aux 1, 2 40Hz~30kHz 80Hz~15kHz
(condition: 1/8 power, 4 load)
Total Harmonic Distortion
Mic 1~5 (Balanced) 0.18% 1%
(at Direct Out)
(condition: Rated Output,
Aux 1, 2 0.06% 1%
1kHz, 4 load)
Signal to Noise Ration
Mic 1~5 (Balanced) –61dB –50dB
(at Direct Out)
(condition: Rated Output,
Aux 1, 2 –79dB –65dB
1kHz, 4 load, 20kHz LPF)
Residual Noise
Master VR min. –69dB less than –60dB
(condition: at all VR min.,
Master VR max. –41dB less than –35dB
4ohm Output, 20kHz LPF)
Idle Current 5mV 5mV~10mV
DC Offset Voltage 0V 10mV±50mV
Graphic EQDC Offset Voltage
(63, 160, 400, 1k, 2.5k, 6.3k, 16k)
±10dB 10dB±3dB
DECK SECTION
Recording Bias Frequency 105kHz
Tape Seed Normal Speed 3.026kHz 3kHz (±50Hz)
High Speed 4.5kHz 4.5kHz (±100Hz)
Wow/Flutter (A Deck, B Deck) 0.25% 0.30%
Playback Frequency Response (A, B Deck) 100Hz – 10kHz 250Hz – 6.3kHz (±3dB)
Rec/Playback Frequency Response (A, B Deck) 100Hz – 10kHz 250Hz – 6.3kHz (±5dB)
Erase Ratio 45dB 40dB
Distortion (Normal Play) 1% 2%
Signal to Noise Ratio 40dB 35dB
Output (at OPT Out 100V Tap) 100V over than 90V
