Interlogix EV1116 Series

P/N 146251999-4 (ML) • REV D • ISS 12MAR13 31 / 32
• Detektorn är i nattläge (systemet är tillkopplat) när D/N-
ingången är ansluten till +12 V
• Detektorn är i läget Gångtestläge av (LED:erna är
inaktiverade) om WT-ingången är ansluten till minus
• Detektorn är i läget Gångtestläge på (LED:erna är
aktiverade) om WT-ingången är ansluten till +12 V
Av:
• Detektorn är i dagläge (systemet är frånkopplat) när D/N-
ingången är ansluten till +12 V
• Detektorn är i nattläge (systemet är tillkopplat) när D/N-
ingången är ansluten till minus.
• Detektorn är i läget Gångtestläge av (LED:erna är
inaktiverade) om WT-ingången är ansluten till +12 V.
• Detektorn är i läget Gångtestläge på (LED:erna är
aktiverade) om WT-ingången är ansluten till minus.
D/N:s och WT:s funktioner
D/N-ingång:
• Styr LED-funktionerna tillsammans med WT-ingången.
• Återställer larmminnet
• Styr AM-reläets funktioner under nattläget tillsammans
med SW1.
WT-ingången reglerar LED-funktionerna tillsammans med D/N-
ingången.
Om detektorn är i dagläget och läget Gångtest på, kan
detektorns LED:er aktiveras. Se “LED-indikator” nedan för mer
information.
Und
er nattläget är LED:erna alltid avstängda.
Om ett PIR-inkräktarlarm detekteras i nattläget och detektorn
kopplas om till dagsläge, börjar den röda LED:en blinka för att
indikera att det finns ett larm i minnet.
Larmminnet återställs genom att detektorn kopplas om till
nattläge.

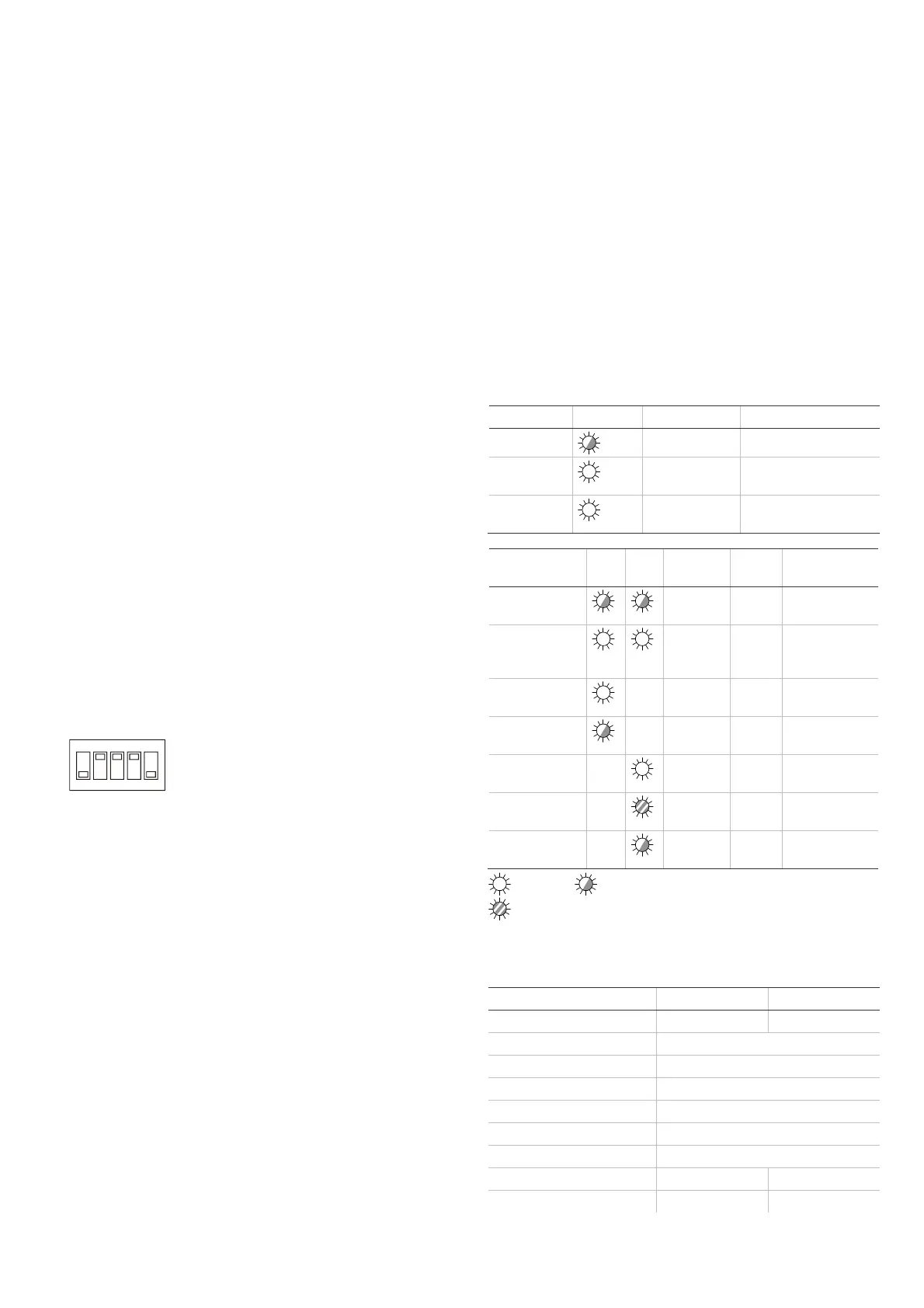

Inställningar för DIP-omkopplare
Fabriksinställning:
ON
54321
SW 1: Då ska AM- (antimaskering) eller TF-utgången
(tekniskt fel) signaleras
På: Signalerar endast AM eller TF om systemet är i dagläge
(fabriksinställning).
Av: Signalerar alltid AM eller TF vid dag- och nattläge.
SW 2: AM-känslighet
På: väljer en högre nivå av AM-känslighet. AM-reläet reagerar
inom 6 sekunder.
Av: väljer standardnivå för AM-känslighet. AM-reläet reagerar
inom 12 sekunder (fabriksinställning).
SW 3: Återställa AM/TF-utgången
Systemet återställer endast ett AM-larm om det har säkerställt
att orsaken till AM-larmet har åtgärdats. Om AM-kretsarna inte
kan återgå till de ursprungliga referensnivåerna, är detektorn
antingen fortfarande maskerad eller eventuellt skadad. Ägaren
bör då kontrollera visuellt att detektorn fortfarande fungerar
korrekt.
På: Återställer AM- eller TF-statusen 40 sekunder efter ett PIR-
larm.
Av: Återställer AM- eller TF-statusen efter ett PIR-larm om
systemet är i dag- eller gångtestläge. Den gula LED:en blinkar
snabbt. Om systemet befinner sig i nattläge, slocknar den gula
LED:en och systemet återställs (fabriksinställning).
SW 4: Signalera AM- eller TF-utgången
OBS! Den här DIP-omkopplaren används inte med detektorer i
AMZ-utförande.
På: Signalerar AM på både AM- och larmreläerna. Signalerar
endast TF i AM-reläet (EN 50131).
Av: Signalerar AM och TF på AM-reläet (fabriksinställning)
SW 5: Ställa in LED:erna
På: Aktiverar båda LED: arna på detektorn hela tiden
(fabriksinställning).
Av: Gör så att båda LED: arna styrs av gångtest- och dag-
/nattingången. Detta aktiverar detektorns minnesfunktion.
LED-indikator
PIR Röd LED Larmrelä Återställning
Uppstart
Sluten Automatiskt efter 25 s
Låg spänning
Öppen (Larm) Använder korrekt
spänning
PIR
inkräktarlarm
Öppen (Larm) Automatiskt efter 3 s
PIR/AM Röd
LED
Gul
LED
Larmrelä AM-
relä
Återställning
Uppstart
Sluten Sluten Automatiskt
efter 60 s
Låg spänning
Öppen
(Larm)
Öppen
(Larm)
Använder
korrekt
spänning
PIR
inkräktarlarm
Öppen
(Larm)
Automatiskt
efter 3 s
Aktiverad PIR
(minne)
Växla till
nattläge
AM-larm
Öppen*
(larm)
Öppen
(Larm)
Se DIP-
omkopplare 3
Efter AM-
återställning
Växla till
nattläge
Tekniskt fel
Öppen
(Larm)
Gör ett gångtest
utan fel
Fast sken Normal blinkning (1 Hz)
Snabb blinkning (4 Hz)
* Beror på DIP-omkopplare SW4:s inställning.
Specifikationer
EV1116 EV1116AM
Detektor PIR PIR + AM
Signalhantering DSP
Räckvidd 16 m
Optik Elva HD-spegelridåer
Minne Ja
Spänningsmatning 9 till 15 VDC (12 V nominellt)
Vpp rippel 2 V (vid 12 VDC)
Uppstartningstid 25 s 60 s
Normal strömförbrukning 5,5 mA 10 mA
