Intermatic DT620 Series User Manual

ON
DAYSAV MAN AUTO RANDCLOCK
YEARDATE
MONTH
SKIP
EVENT
MO TU WE TH FR SA SU AM PM
OFF LOC DUSK DAWN
OK MODE PROG ON/OFF
ON
DAYSAV MAN AUTO RAND CLOCK
YEARDATE
MONTH
SKIP
EVENT
MO TU WE TH FR SA SU AM PM
OFF LOC DUSK DAWN
OK MODEPROG ON/OFF
ON
DAYSAVMAN AUTO RAND CLOCK
YEARDATE
MONTH
SKIP
EVENT
MO TU WE TH FR SA SU AM PM
OFF LOC DUSKDAWN
OK MODEPROG ON/OFF
ON
DAYSAVMAN AUTO RAND CLOCK
YEARDATE
MONTH
SKIP
EVENT
MO TU WE TH FR SA SU AM PM
OFF LOC DUSK DAWN
OK MODEPROG ON/OFF
ON
DAYSAVMAN AUTO RAND CLOCK
YEARDATE
MONTH
SKIP
EVENT
MO TU WE TH FR SA SU AM PM
OFF LOC DUSK DAWN
OK MODEPROG ON/OFF
Programmation de MARCHE au crépuscule/
ARRÊT à l’aube
1. Depuis l’écran MAN, AUTO ou RAND, appuyer
sur PROG.L’écranafche01 en clignotant (Fig. 7).
2. Appuyer une nouvelle fois sur PROG.
3. Tourner le bouton sélecteur jusqu’à afficher ON et DUSK
en clignotant en haut de l’écran puis appuyer sur PROG.
4. Tourner le bouton pour sélectionner les jours de la
semaine où l’évènement DUSK ON (marche au
crépuscule) doit se produire.
5. Appuyer deux fois sur PROG.L’écranafcheEVENT 02
et du texte clignotant au-dessus.
6. Tourner le bouton jusqu’à afficher OFF et DAWN en
clignotant et appuyer sur PROG.
7. Tourner le bouton pour sélectionner les jours de la semaine où DAWN OFF (arrêt à l’aube)
doit se produire et appuyer sur PROG.
8. Appuyer sur OK pour enregistrer la programmation et revenir à l’écran AUTO.
Pour programmer une marche au crépuscule et un arrêt à heure fixe:
1. Depuis l’écran MAN, AUTO ou RAND, appuyer sur PROG.L’écranafche01 en clignotant.
Appuyer une nouvelle fois sur PROG.
2. Tourner le sélecteur jusqu’à ce que ON et DUSK s’affichent en clignotant. Appuyer sur PROG.
3. Tourner le bouton pour sélectionner les jours souhaités pour l’évènement DUSK ON
(marche au crépuscule) et appuyer sur PROG.L’écranafche02 en clignotant. Appuyer
sur PROG.
4. Tourner le bouton jusqu’à ce que OFF clignote et 12:00 AM s’affiche puis appuyer sur PROG.
5. Tourner le bouton pour sélectionner les jours de la semaine souhaités pour l’évènement
OFF (arrêt) à heure fixe et appuyer sur PROG.
6. Tourner le bouton pour sélectionner l’heure OFF (arrêt) souhaitée et appuyer sur PROG.
7 Tourner le bouton pour sélectionner les minutes OFF souhaitées et appuyer sur PROG.
8. Appuyer sur OK pour revenir à l’écran AUTO.
Pour programmer une marche à heure fixe et un arrêt à heure fixe
1. Depuis l’écran MAN, AUTO ou RAND, appuyer sur PROG.L’écranafche01 en clignotant.
Appuyer sur PROG.
2. Tourner le bouton jusqu’à afficher ON en clignotant et 12:00 AM. Appuyer sur PROG.
3. Tourner le bouton pour sélectionner les jours souhaités pour l’évènement ON à heure fixe
et appuyer sur PROG.
4. Tourner le bouton pour sélectionner l’heure ON (marche) souhaitée et appuyer sur PROG.
5. Tourner le bouton pour sélectionner les minutes ON souhaitées et appuyer sur PROG.
L’écranafche02 en clignotant. Appuyer une nouvelle fois sur PROG.
6. Tourner le bouton jusqu’à afficher OFF en clignotant et 12:00 AM puis appuyer sur PROG.
7. Tourner le bouton pour sélectionner les jours de la semaine souhaités pour l’évènement
OFF à heure fixe puis appuyer sur PROG.
8. Tourner le bouton pour sélectionner l’heure OFF (arrêt) souhaitée et appuyer sur PROG.
9. Tourner le bouton pour sélectionner les minutes OFF souhaitées et appuyer sur PROG.
10. Répétezlesétapes2à12programmerdesévènementsON/OFF supplémentaires (de
numéros supérieurs) ou appuyer sur OK pour revenir à l’écran AUTO.
Pour vérifier/modifier les réglages du calendrier
1. Appuyer sur MODE de façon répétée jusqu’à afficher CLOCK.
2. Appuyer sur OK de façon répétée pour faire défiler les paramètres jusqu’à ce que l’heure
de la journée et MAN s’affichent.
3. Utiliser le sélecteur pour modifier le réglage puis appuyer sur OK pour l’enregistrer.
4. Utiliser la touche MODE pour sélectionner le mode de fonctionnement MAN, AUTO ou
RAND.
Pour vérifier/modifier les réglages ON/OFF
1. Appuyer sur la touche PROG.
2. Tourner le sélecteur pour voir les 28 réglages possible.
3. Modifier suivant la procédure de réglage correspondante.
4. Appuyer sur OK pour revenir au mode AUTO.
5. Utiliser la touche MODE pour sélectionner le mode de fonctionnement MAN, AUTO
ou RAND.
Sélectionner un mode de fonctionnement
1. Appuyer sur la touche MODE pour sélectionner:
a. AUTO (la minuterie suit le programme)
b. RAND (la minuterie suit le programme avec des variations aléatoires dans les heures de
marche/arrêt).
c. MAN (la minuterie enregistre mais ignore le programme.
Utiliser ON/OFF pour commuter le circuit de charge).
À propos des piles
Latensiondespilesestsurveilléeenpermanence.Siune
basse tension est détectée, l’indicateur de décharge des
piles s’affiche (Fig. 9).
• LaminuterieutilisedeuxpilesLR44pourpréserver
l’horloge jusqu’à une durée de trois mois sans
alimentation.
• Changerlespilesdèsquepossibleaprèsl’afchagedel’indicateurdedécharge.
• Changerlespilesenmoinsd’uneminuteaprèsledébranchementpourconserver
les réglages d’heure et de date. Au-delà, si l’écran affiche une heure incorrecte ou
«12:00AM» en clignotant, régler l’heure et la date. Tous les autres réglages (marches et
arrêts programmés) sont conservés en mémoire indéfiniment sans pile ni alimentation
secteur.
• Lorsquelespilessontretirées,laminuteriecoupel’afchage
pour conserver l’électricité.
• Jeterlespilesusagéessansdélaiconformémentàla
règlementation locale. Garder les piles hors de la portée
des enfants.
Changer les piles
• Débranchezlaminuterieavantderemplacerlesbatteries.
Pour retirer les piles, détacher avec précaution le porte-
piles à l’aide d’un petit tournevis plat. Mettre les piles neuves
en place comme sur la Fig. 10. Remettre fermement le
porte-piles en place dans la minuterie.
Fig. 2
Fig. 4
Fig. 5
Fig. 6

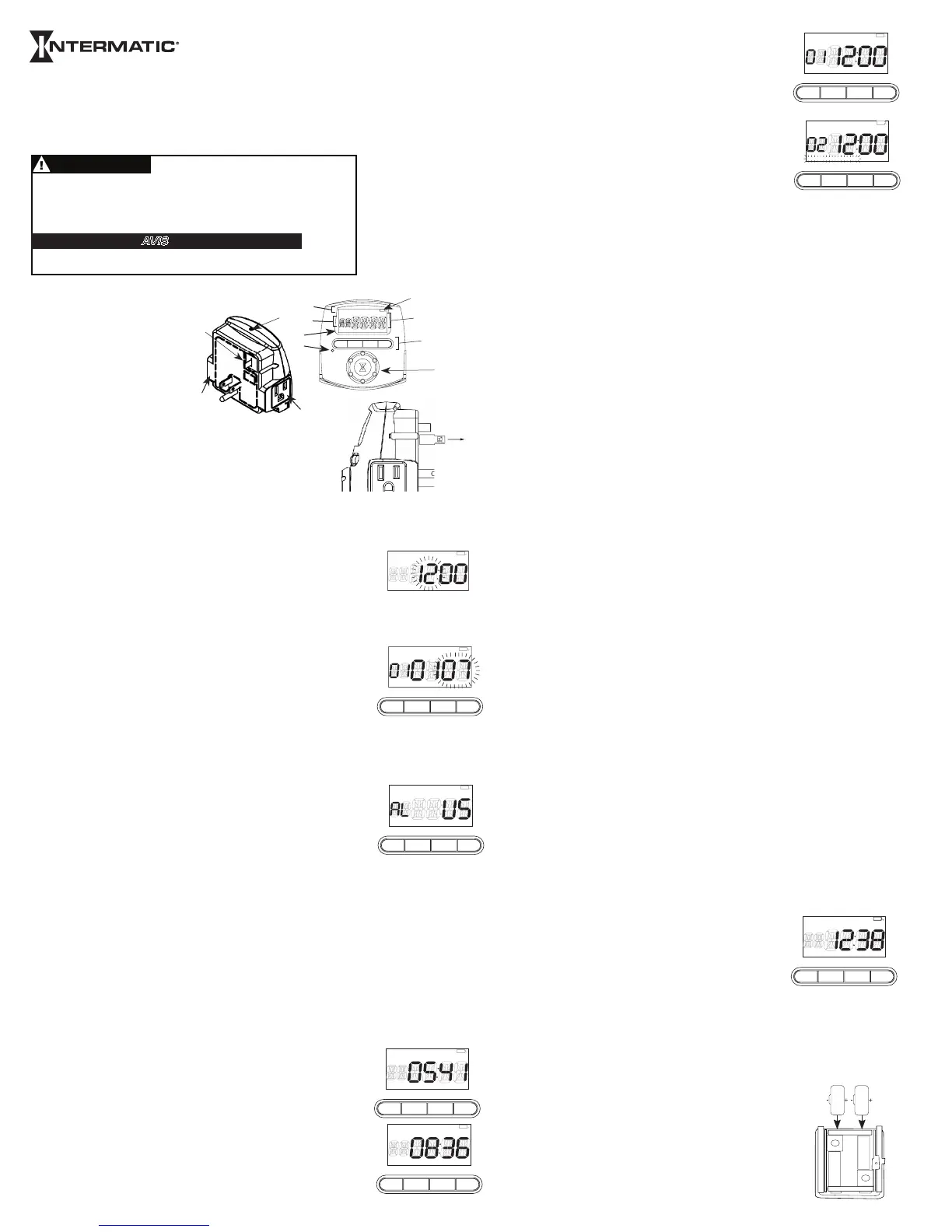

Minuterie numérique
Instructions d’installation et mode d’emploi
MODÈLE Série DT620
• Entrée:102-132Vc.a.60Hz,2,5Wmax.
• Sortie:sortie15A,1800Wrésistive,12Ainductive,8,3A,1000Wtungstène,1/3HP
Caractéristiques
• Risque de blessures voire de mort. Toujours brancher la fiche à trois broches dans une prise
correctement mise à la terre. Ne jamais tenter d’aller à l’encontre de ce dispositif de sécurité.
• Ne pas utiliser la minuterie pour contrôler des appareils qui pourraient avoir de dangereuses
conséquences en raison d’un calcul de temps inexact, tels que lampes solaires sauna, appareils de
chauffage, mijoteuses, etc.
• Débranchez la minuterie avant de remplacer les batteries.
AVERTISSEMENT
• Respecter les codes d’électricité locaux pendant l’emploi.
• Jeter promptement les piles usagées conformément aux règlementations locales.
Risque d’incendie ou de choc électrique
AVIS
Vue d’ensemble de la minuterie
ON
DAYSAV MAN AUTO RAND CLOCK
YEARDATE
MONTH
SKIP
EVENT
MO TU WE TH FR SA SU AM PM
OFF LOC DUSK DAWN
OK MODE PROG ON/OFF
B
C
F
G
H
I
J
D
Repère Description
A Porte-piles
B indicateur de décharge des piles
 C Afchagedel’heure
D Touches de commande (4)
E Prise avec terre (2)
F Bouton sélecteur
G Bouton de réinitialisation
 H Afchagedujourdelasemaine
 I Afchaged’évènement
 J Afchagedumode
K Voyant indicateur de marche/arrêt
L Languette des piles
L
Fig. 1
Fig. 3
ON
DAYSAV MAN AUTO RAND CLOCK
YEARDATE
MONTH
SKIP
EVENT
MO TU WE TH FR SA SU AM PM
OFF LOC DUSK DAWN
Activer les piles
1. Retirerlalanguette(L)(Fig.1)duporte-pileslecaséchéant.
2. L’écranafche12:00.Enl’absenced’afchage,sereporterauGuide
de dépannage.
3. Pour plus de commodité, la minuterie peut être réglée sans être
branchée.L’afchagesecoupeauboutd’uneminutepouréconomiser
les piles. Appuyer sur une touche quelconque pour réactiver l’affichage.
Effacer les réglages existants
1. Tenir la touche ON/OFF enfoncée.
2. LatoucheON/OFF étant enfoncée, tenir le bouton de réinitialisation (G)
enfoncé pendant cinq secondes avec un objet émoussé jusqu’à ce
que CLR s’affiche.
3. Relacher les touches ON/OFF et RESET.L’écranafche12:00 AM, avec
12 clignotant (Fig. 2). Passer à l’étape 2 ci-dessous.
Régler l’heure, la date et le lieu
1. Si nécessaire, appuyer sur MODE pour afficher CLOCK en haut à droite de
l’écran puis appuyer sur OK.Leschiffresdesheuresclignotent.
2. Tourner le sélecteur pour régler l’heure courante et appuyer sur OK.
3. Tourner le sélecteur pour régler les minutes courantes et appuyer sur OK.
4. Tourner le sélecteur pour régler l’année et appuyer sur OK (Fig. 3).
5. Tourner le sélecteur pour régler le mois et appuyer sur OK.
6. Tourner le sélecteur pour régler le jour du mois et appuyer sur OK.
L’écranafcheDAY SAV et AUTO en clignotant (indiquant que la fonction
d’heure d’été automatique est activée).
7. Pour accepter le mode AUTO de réglage de l’heure d’été, appuyer sur OK et passer à l’étape 8.
Pourdésactiverlepassageàl’heured’été(enArizonaouàHawaii,parexemple),tournerlebouton
pour afficher MAN en clignotant et appuyer sur OK. LOC s’affiche en haut de l’écran (Fig. 4). Passer
à l’étape 13.
8. Lesétapes8à10permettentdechangerlesdatesdechangementde
l’heured’été.Laminuterieestrégléeàl’usinesurlesrèglesd’heured’été
desÉtats-Unisenvigueuràcompterdel’année2007.L’écranafche
ON DAY SAV, 03 en clignotant et WK 02, indiquant que la minuterie avancera
d’une heure le deuxième dimanche de mars. Passer à l’étape 9 si les
réglages d’usine doivent être changés ou appuyer sur OK de façon
répétée pour accepter les réglages d’usine jusqu’à afficher LOC en
haut de l’écran, puis passer à l’étape 13 (Fig. 4).
9. Tourner le bouton pour régler le 03 clignotant sur le mois souhaité (01 à 06) pour le passage de
printemps, puis appuyer sur OK.
10. Tourner le bouton pour régler le 02 clignotant sur la semaine souhaitée (01-02-03-04-L) pour le
passage de printemps, puis appuyer sur OK («L»correspondàladernière[Last]semaine
du mois).
11. Tourner le bouton pour régler le 11 clignotant sur le mois souhaité (07 à 12) pour le passage
d’automne, puis appuyer sur OK.
12. Tourner le bouton pour régler le 01 clignotant sur la semaine souhaitée (01-02-03-04-L) pour le
passage d’automne, puis appuyer sur OK. LOC s’affiche en haut de l’écran (Fig. 3).
13. Tournerleboutonpoursélectionnerl’Étatoulaprovince(auCanada)souhaitésouMEX pour le
Mexique et appuyer sur OK.
14. Tourner le bouton pour sélectionner la région de l’État ou de la province et appuyer sur OK.
15. Tourner le bouton pour sélectionner le fuseau horaire et appuyer sur OK.
L’heuredel’aube(DAWN)clignote.
16. Tourner le bouton pour régler l’heure de l’aube (Fig. 5) le cas échéant et
appuyer sur OK.
17. Tourner le bouton pour régler l’heure du crépuscule (DUSK) (Fig. 6) le cas
échéant et appuyer sur OK.L’écranafcheMAN et l’heure courante.
Fig. 7
ON
DAYSAV MAN AUTO RANDCLOCK
YEARDATE
MONTH
SKIP
EVENT
MO TU WE TH FR SA SU AM PM
OFF LOC DUSK DAWN
OK MODE PROG ON/OFF
Fig. 9
ON
DAYSAV MAN AUTO RANDCLOCK
YEARDATE
MONTH
SKIP
EVENT
MO TU WE TH FR SA SU AM PM
OFF LOC DUSK DAWN
OK MODE PROG ON/OFF
Fig. 8
Fig. 10
K
A
E
E

Intermatic DT620 Series Specifications

General

Type	Digital Timer
Frequency	60 Hz
Battery Backup	Yes
Random Feature	Yes
Display	LCD
Brand	Intermatic
Category	Timer
Amperage Inductive	10A
Amperage Ballast	10A
Number of Channels	1
Switch Type	SPST
Shortest Time Setting	1 minute
Indoor/Outdoor	Indoor
Amperage	15A
Operating Temperature	32° to 104° F (0° to 40° C)
DST	Automatic
Maximum Load	1800W
