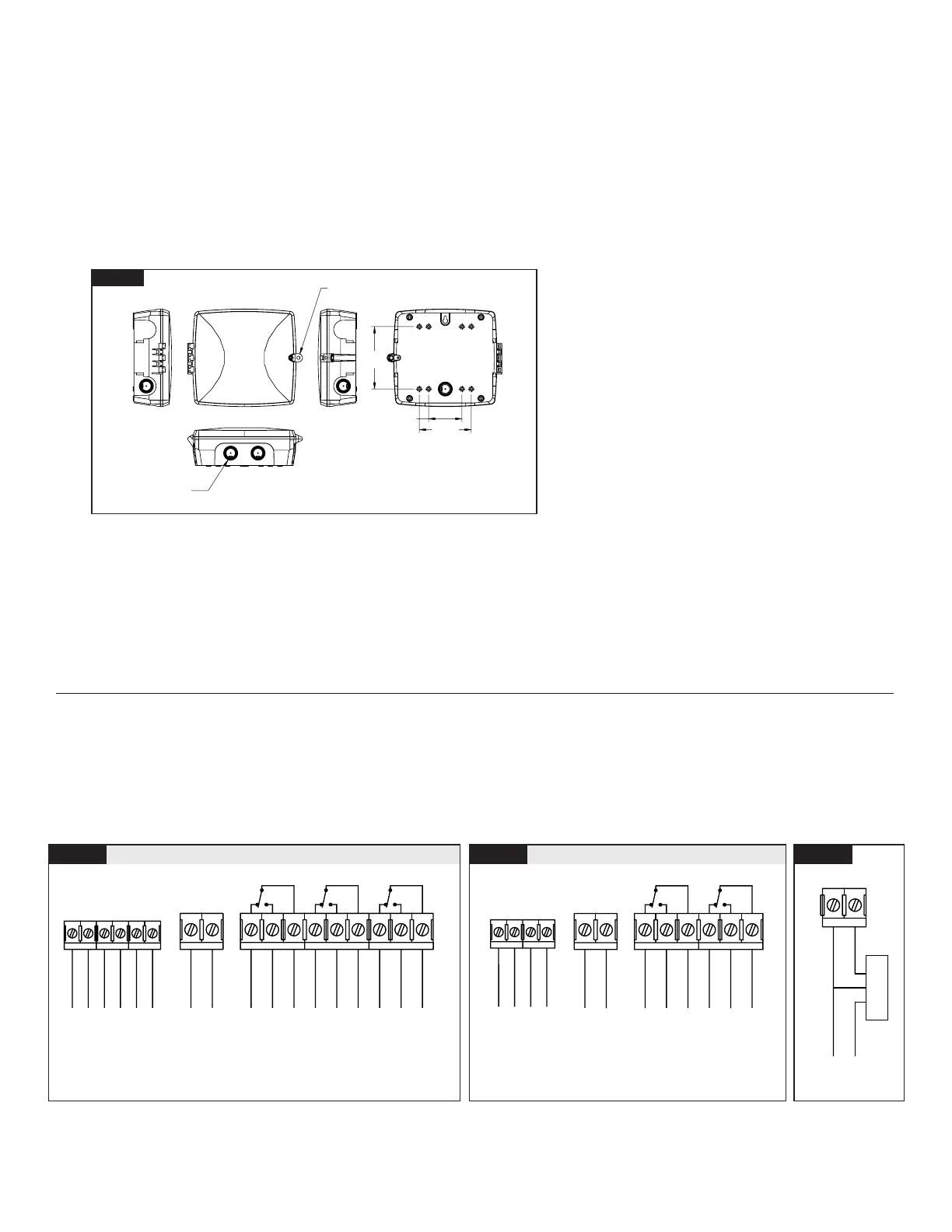

Installation
Suivez les instructions ci-après pour installer la minuterie.
1. Ouvrez la porte du btier de la minuterie Wi-Fi intelligente.
2. Choisissez et retirez les pastilles défonçables combinées de ½po à ¾po sélectionnées dans le boîtier.
3. Placez le boîtier à l’emplacement souhaité, avec un espace qui permet d’ouvrir entièrement la porte du btier.
Remarque: Il est recommandé de vérier la force du signal Wi-Fi à l’endroit où l’on souhaite installer l’appareil avant de
proder à l’installation. Un signal faible pourrait créer des problèmes de connexion Wi-Fi intermittente.
4. Montez le boîtier en utilisant le matériel approprié à la surface de montage (par exemple, brique, béton, cloison sèche). Nous
recommandons d’utiliser deux des emplacements de montage surélevés de 5mm à l’arrre du boîtier plutôt que la fente
d’accrochage à emplacement unique. (matériel non inclus) (Figure1)
Remarque: Plaque de séparation incluse dans le produit pour les connexions de classe2. Ne doit pas être enlevée.
VERROUILLAGE HASP
1/2 po, 3/4 po DIA KO
(5 PLACES)
25,4 cm
(4,80 po)
25,4 cm
(4,00 po)
25,4 cm (2,56 po)
Figure1
5. Utilisez des raccords de calibre approprié pour l’installation.
6. nudez de ½po les ls d’alimentation et de charge. Utilisez des conducteurs en cuivre AWG n°14 - n°8, class au moins à
105º C. Serrez les vis de 10,6 à 15,6po-lb
7. Connectez les ls aux bornes appropriées de la minuterie Wi-Fi et serrez fermement les vis (voir les guresA et B du schéma de câblage).
8. Fermez la porte du boîtier.
9. Mettez la minuterie sous tension.
10. Installez un cadenas de ¼po à travers le moraillon pour le xer si vous le souhaitez. (verrou non inclus)
11. La conguration du dispositif est réalisée à l’aide de l’application mobile Intermatic Connect. (disponible sur App Store et Google Play)
Schémas de câblage
FigureA: 3circuits - 3xSPDT (unipolaire à deux directions) ou 1xDPDT (bipolaire bidirectionnelle) + 1xSPDT, les circuits1 et 2
peuvent être appariés pour les applications DPDT
FigureB: 2circuits - 2xSPDT (unipolaire à deux directions) ou 1xDPDT (bipolaire bidirectionnelle), les circuits 1 et 2 peuvent être
appariés pour les applications DPDT
FigureC: Exemple de câblage d’un photocontrôle, d’un capteur de présence/dabsence ou dun interrupteur unipolaire nécessitant un neutre.
Remarque1: Si l’on utilise une tension d’alimentation de 277VCA
pour les bornes d’entrée à distance, les entrées1 et 3 ou l’entrée2
seule peuvent être utilisées sur le modèlePE733P
Remarque2: Pour les utilisations DPDT, le circuit1 et le circuit2
seront appariés.
Remarque3: Si l’on utilise une tension d’alimentation
de 277VCA pour les bornes d’entrée à distance,
l’entrée1 ou l’entrée2 seule peut être utilisée sur le
modèle PE723P
FigureA
120 à 277VCA (Pour 277VCA voir la remarque n°1)
NF-1
NO-1
COM1
NF-2
COM2
NO-2
CIRCUIT 1
SORTIE 1
(NO)
ENTRÉE 1
ENTRÉE 2
COM3
ENTRÉE 3
NO-3
NF-3
SORTIE 1
(NF)
SORTIE 2
(NO)
SORTIE 3
(NO)
SORTIE 2
(NF)
SORTIE 3
(NF)
L1
ALIMENTATION
DE LA MINUTERIE
L2/N
120/208/240/277 V CA
(TENSION
AUTOMATIQUE, AUCUN
CAVALIER REQUIS)
ALIMENTATION
POUR MINUTERIE
AC IN
SW3SW2SW1
CIRCUIT 2 CIRCUIT 3
ENTRÉES À DISTANCE
ENTRÉE À DISTANCE 1 N/L2
ENTRÉE À DISTANCE 1 L1
ENTRÉE À DISTANCE 2 N/L2
ENTRÉE À DISTANCE 2 L1
ENTRÉE À DISTANCE 3 N/L2
ENTRÉE À DISTANCE 3 L1
FigureB
120 à 277VCA (Pour 277VCA voir la remarque n°3)
NF-1
NO-1
COM1
NF-2
COM2
NO-2
L1
L2/N
AC IN
SW2SW1
ALIMENTATION
DE LA MINUTERIE
120/208/240/277 V CA
(TENSION
AUTOMATIQUE, AUCUN
CAVALIER REQUIS)
CIRCUIT 1
ALIMENTATION
POUR MINUTERIE
CIRCUIT 2
ENTRÉES À DISTANCE
SORTIE 1
(NO)
ENTRÉE 1
ENTRÉE 2
SORTIE 1
(NF)
SORTIE 2
(NO)
SORTIE 2
(NF)
ENTRÉE À DISTANCE 1 N/L2
ENTRÉE À DISTANCE 1 L1
ENTRÉE À DISTANCE 2 N/L2
ENTRÉE À DISTANCE 2 L1
FigureC
ENTRÉE À
DISTANCE120 à
277V
PHOTOCONTRÔLE
OU CAPTEUR DE
PRÉSENCE
BLANC
ROUGE
NOIR
ALIMENTATION
ÉLECTRIQUE DU
PHOTOCONTRÔLE OU DU
CAPTEUR DE PRÉSENCE
N/L2
L1
