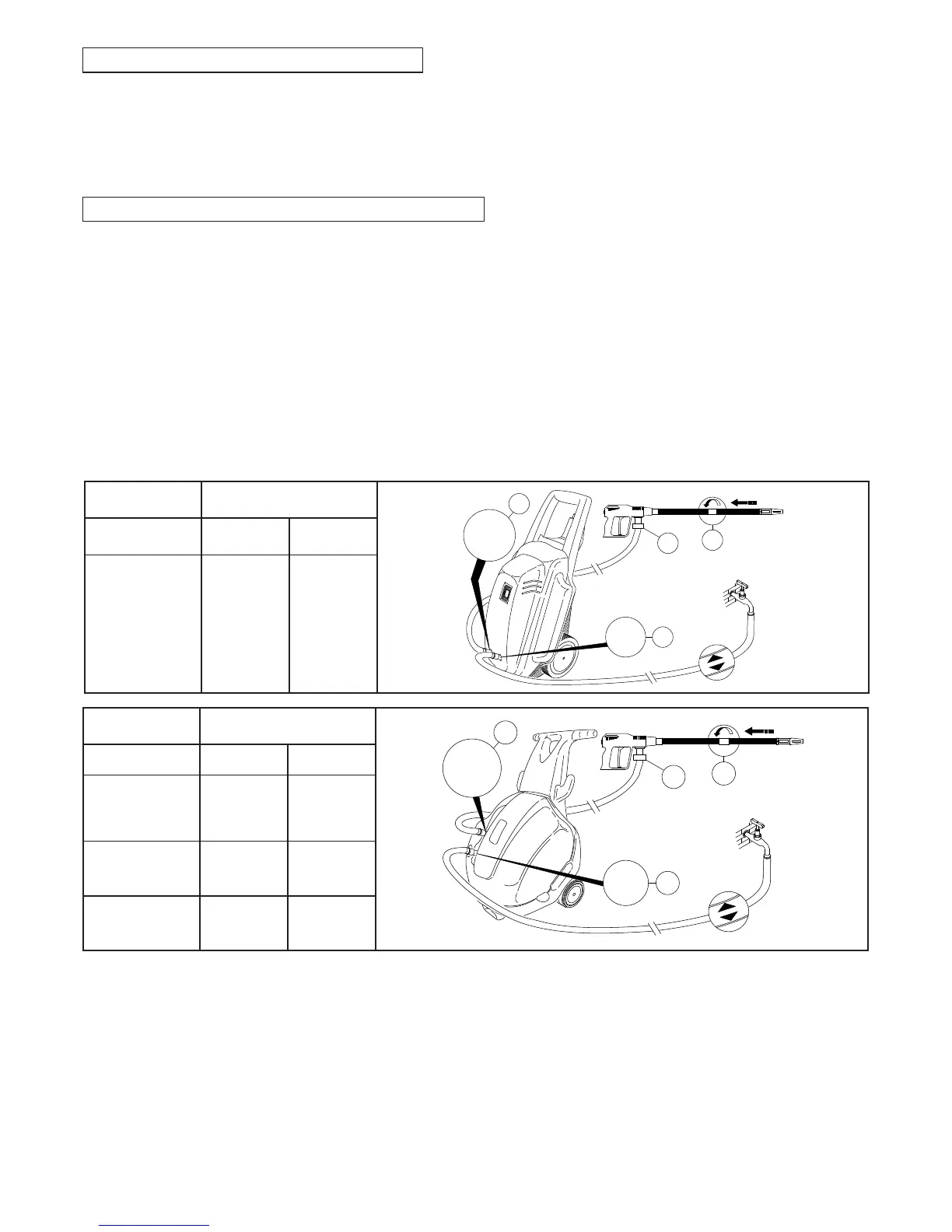

5.1 - COLLEGAMENTO IDRAULICO
1- Collegare una estremità del tubo alta pressione alla Pistola automatica (A) e l'altra
al raccordo di mandata "OUTLET" serrando a fondo la ghiera di fissaggio (B).
2- Completare l'assemblaggio della lancia montando la parte superiore su quella fissa
serrando con cura (C).
5.2 - ALLACCIAMENTO ALLA RETE IDRICA
1- La max. temperatura dell'acqua di alimentazione non deve superare i 60°C (140°F).
2- Collegare il tubo di alimentazione al raccordo di entrata INLET (D) utilizzando un tubo
rinforzato (min. 15 bar / 1,5 MPa / 200 PSI) con diametro interno non inferiore a 13 mm (1/2").
3- Premesso che la portata dell'acqua si riduce in funzione della lunghezza del tubo,
accertarsi che la quantità d'acqua che alimenta la macchina non sia inferiore a quella
riportata nella seguente tabella.
4- La macchina può essere alimentata con una pressione massima dell' acqua pari a 10 bar /
1 MPa / 145 PSI.
ATTENZIONE: l’acqua di alimentazione entrata nell’idropulitrice è da considerarsi come non potabile.
IMPORTANTE
Assicurarsi che la macchina sia alimentata con acqua pulita. Il funzionamento a secco o l'ali-
mentazione con acque sporche, sabbiose o contenente prodotti chimici corrosivi provoca gravi
danni alla macchina stessa.
SERIE IP
PORTATA RETE
IDRICA
MODEL L/min.
G.P.M. USA
IP130
IP140
IP150
IP170
11
11
13
17
2,9
2,9
3,4
4,5
MODEL L/min.
G.P.M. USA
SERIE IPX
PORTATA RETE
IDRICA
IPX 10-130
IPX12-100
IPX 12-140
IPX 951
IPX 14-120
IPX13-180
IPX 954- 956
IPX 15-150
IPX17-130
IPX 957- 961
15
17
20
4
4.5
5.3
Se si desidera alimentare l’idropulitrice tramite aspirazione libera, è sufficiente immergere l’e-
stremità del tubo di alimentazione nell’acqua da aspirare. La massima profondità di aspirazio-
ne considerata come la distanza in altezza tra il pelo libero dell’acqua e la pompa varia da 0,5
m. a 3 m. (vedere tabella caratteristiche tecniche).
