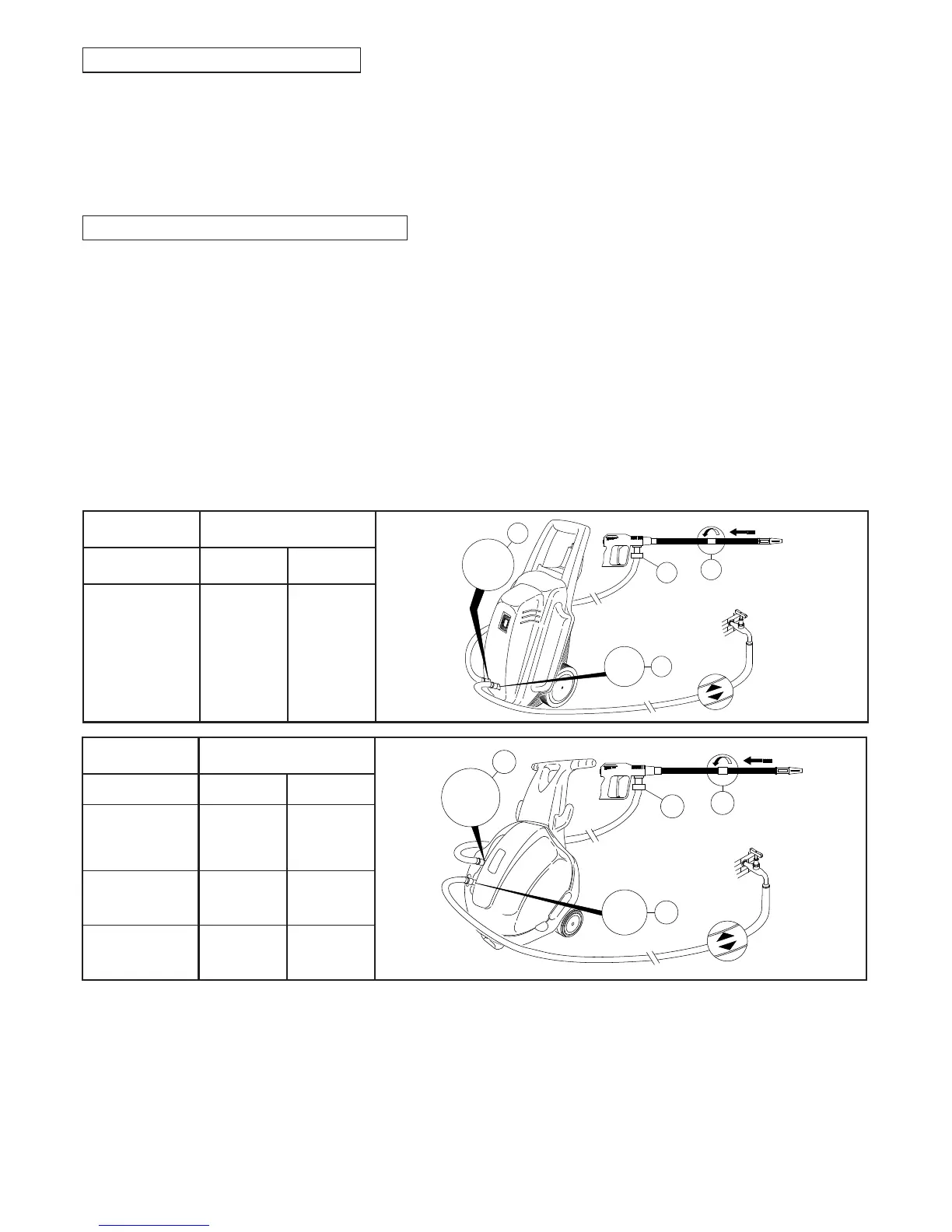

5.1 LIGAÇÃO HIDRÁULICA
1 - Ligar o lanço de tubo de alta pressão com uma extremidade da Pistola automática (A) e a
outra na união de saída “OUTLET” apertando a fundo o anel de fixação (B).
2 - Completar a montagem da lança montando a parte superior na parte fixa e apertando com
cuidado (C).
5.2 - LIGAÇÃO NA REDE HÍDRICA
1 - A temperatura máxima da água de alimentação não deve superar 60°C (140°F).
2 - Ligar a mangueira de alimentação na união de entrada INLET (D) utilizando uma manguei-
ra reforçada (mNn. 15 bar / 1,5 MPa / 200 PSI) com diâmetro interno não inferior a 13 mm (1/2”).
3 - Considerado que o caudal de água se reduz em função do comprimento da mangueira,
controlar que a quantidade de água que alimenta a máquina não seja inferior àquela indicada
na tabela a seguir.
4 - A máquina pode ser alimentada com uma pressão máxima de água igual a 10 bar / 1 MPa/
145 PSI.
ATENÇÃO: A água de entrada para a alimentação na lavadora de alta pressão deve ser consi-
derada como não potável.
IMPORTANTE:
Certificar-se que a máquina seja alimentada com água limpa. O funcionamento a seco ou a ali-
mentação com água suja, com areia ou com produtos químicos corrosivos provoca graves
danos na própria máquina.
SERIE IP
CAUDAL REDE HÍDRICA
MODEL L/min.
G.P.M. USA
IP130
IP140
IP150
IP170
11
11
13
17
2,9
2,9
3,4
4,5
MODEL L/min.
G.P.M. USA
SERIE IPX
CAUDAL REDE HÍDRICA
IPX 10-130
IPX12-100
IPX 12-140
IPX 951
IPX 14-120
IPX13-180
IPX 954- 956
IPX 15-150
IPX17-130
IPX 957- 961
15
17
20
4
4.5
5.3
Se deseja alimentar a lavadora de alta pressão através de aspiração livre, basta imergir a extre-
midade do tubo de alimentação na água a aspirar. A máxima profundidade de aspiração con-
siderada como a distância em altura entre o espaço vazio da água e a bomba varia de 1 m a
3m (vêr a tabela características técnicas).
