33
5.1 RACCORDEMENT HYDRAULIQUE

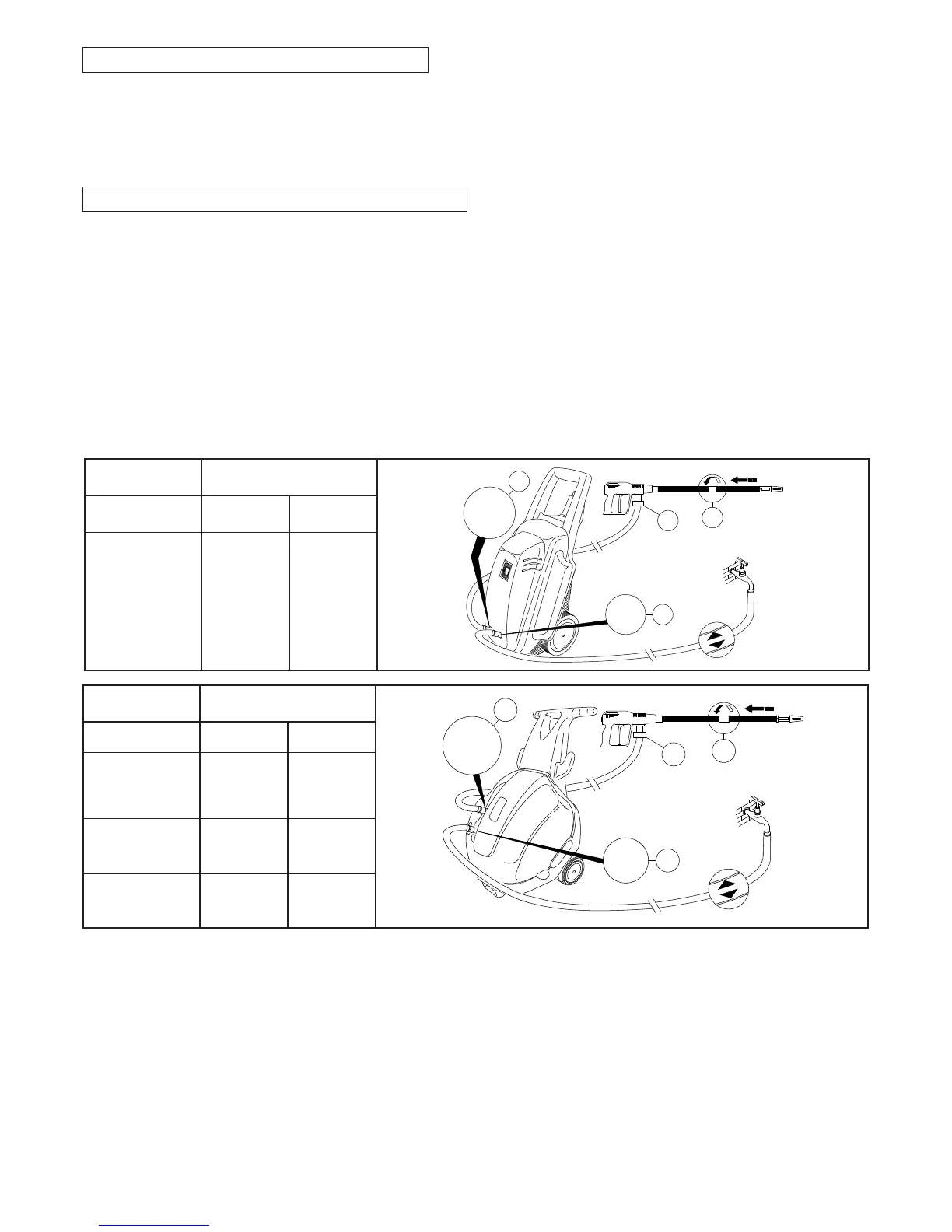

1- Branchez une extrémité du flexible haute pression au pistolet automatique (A)
et l'autre à la sortie haute pression "OUTLET" en vissant à fond la molette de fixation (B).
2- Assemblez ensuite la lance (C) en vissant à fond les deux parties de lance.
5.2 - BRANCHEMENT AU RÉSEAU D’EAU
1- La température maximale de l'eau d’alimentation ne doit jamais dépasser 60°C (140°F).
2- Branchez le tuyau d'alimentation au raccord d'entrée INLET (D) en utilisant un tuyau renfor-
cé (minimum 15 bar / 1,5 MPa / 200 PSI), dont le diamètre intérieur ne doit pas être inférieur à
13 mm.(1/2").
3- Comme le débit d'eau se réduit en fonction de la longuer du tuyau d’alimentation, veillez à
ce que le débit minimum qui alimente l’appareil est en conformité avec le tableau ci-dessous.
4- La pression maximale d'alimentation de la machine est de 10 bar / 1 MPa / 145 PSI.
ATTENTION : l’eau d’alimentation contenue dans le nettoyeur doit être considérée non potable.
IMPORTANT
L’appareil doit toujours être alimentée avec de l'eau propre. Le fonctionnement sans eau ou
l'utilisation d'eau sale, sableuse ou contenant des produits chimiques corrosifs cause de
graves dégâts à l’appareil.
SERIE IP
DÉBIT RESEAU
HYDRIQUE
MODÈLE L/min.
G.P.M. USA
IP130
IP140
IP150
IP170
11
11
13
17
2,9
2,9
3,4
4,5
MODÈLE L/min.
G.P.M. USA
SERIE IPX
DÉBIT RESEAU
HYDRIQUE
IPX 10-130
IPX12-100
IPX 12-140
IPX 951
IPX 14-120
IPX13-180
IPX 954- 956
IPX 15-150
IPX17-130
IPX 957- 961
15
17
20
4
4.5
5.3
Si l’on désire alimenter le nettoyeur par aspiration libre, il suffit d'immerger l'extrémité du tuyau
d'alimentation dans l'eau à aspirer. La profondeur maximale d'aspiration, c'est-à-dire la hauteur
distante entre la surface libre de l’eau et la pompe varie entre 0,5 m. et 3 m (voir le tableau des
caractéristiques techniques).
