73

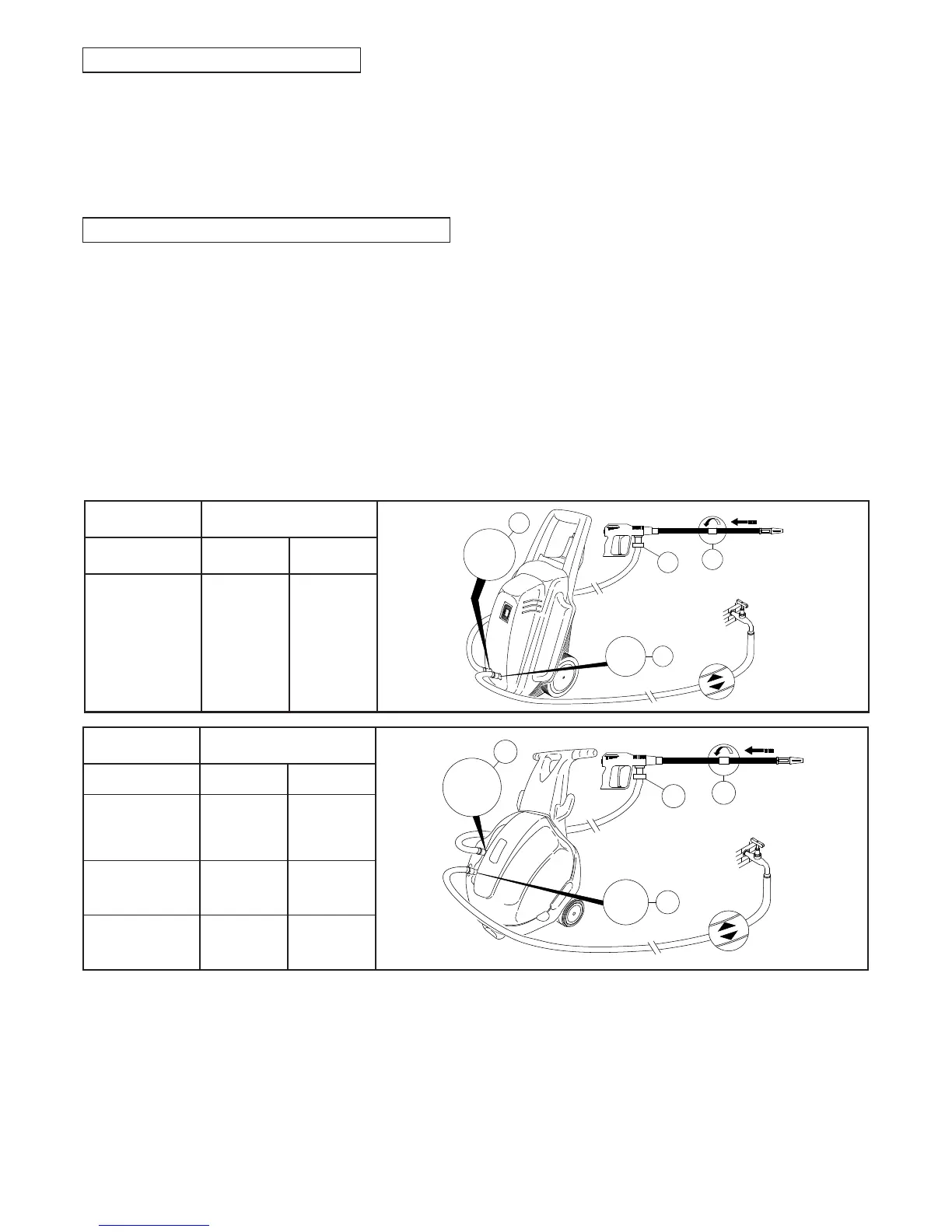

5.1 CONEXIÓN HIDRÁULICA
1- Conectar el tubo de alta presión con una extremidad a la pistola automática (A) y la otra
al empalme de envío "OUTLET" fijando a fondo la tuerca de fijación (B).
2- Completar el ensamblaje de la lanza montando la parte superior sobre la fija apretando
con cuidado.
5.2 - CONEXIÓN CON LA RED HÍDRICA
1- La máxima temperatura del agua de alimentación no debe superar los 60°C (140° F)
2- Conectar la manguera de alimentación al empalme de entrada INLET (D) utilizando un tubo
reforzado (min. 15 bar /1,5 MPa / 200 PSI) con diámetro interno no inferior a 13 mm (12").
3- En vista que el caudal de agua se reduce en función de la longitud del tubo, asegurarse que
la cantidad de agua que alimenta la máquina no sea inferior a la señalada en el siguiente grá-
fico.
4- La máquina puede ser alimentada con una presión máxima del agua igual a 10 bar / 1 MPa/
145 PSI.
ATENCIÓN: El agua de alimentación que abastece la hidro-lavadora se considera no potable.
IMPORTANTE
Asegurarse que la máquina esté alimentada con agua limpia. El funcionamiento a seco o la ali-
mentación con agua sucia, arenosa o que contiene productos químicos corrosivos provoca
graves daños a la misma.
SERIE IP
CAPACIDAD RED
HÍDRICA
MODELO L/min.
G.P.M. USA
IP130
IP140
IP150
IP170
11
11
13
17
2,9
2,9
3,4
4,5
MODELO L/min.
G.P.M. USA
SERIE IPX
CAPACIDAD RED
HÍDRICA
IPX 10-130
IPX12-100
IPX 12-140
IPX 951
IPX 14-120
IPX13-180
IPX 954- 956
IPX 15-150
IPX17-130
IPX 957- 961
15
17
20
4
4.5
5.3
Si se desea alimentar la hidro-lavadora a través de una succión o aspirado diferente, basta
sumergir la terminación del tubo de alimentación en el agua que se va a aspirar. La profundi-
dad máxima de aspiración, que es considerada como la distancia de altura entre el manto libre
del agua y la bomba varia entre 0,5 y 3 m. (ver la tabla con las características técnicas).
