5.1 RACCORDEMENT HYDRAULIQUE

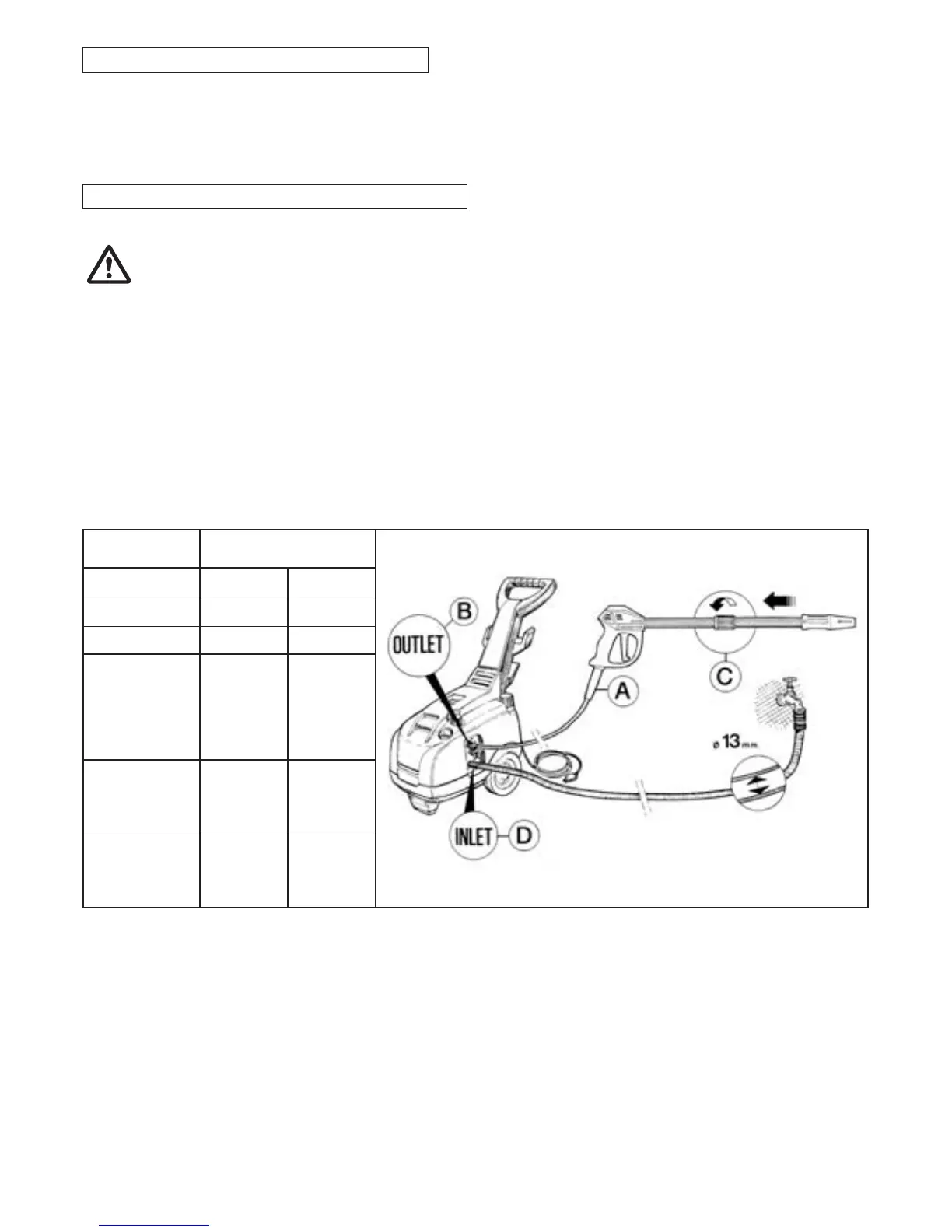

1- Branchez une extrémité du flexible haute pr ession au pistolet automatique (A)
et l'autre à la sortie haute pression "OUTLET" en vissant à fond la molette de fixation (B).
2- Assemblez ensuite la lance (C) en vissant à fond les deux parties de lance.
5.2 - BRANCHEMENT AU RÉSEAU D’EAU
1- La température maximale de l'eau d’alimentation ne doit jamais dépasser 60°C (140°F).
2. ATTENTION: Il est possible de raccorder l'entrée INLET (D) de la machine au réseau
d'eau en installant impérativement :
• un clapet anti-retour homologué IEC EN 61770 à la sortie du réseau hydrique.
• et en utilisant un tuyau de diamètr e intérieur non inférieur à 13 mm. (1/2”) conforme à la
norme IEC EN 61770.
3- Comme le débit d'eau se réduit en fonction de la longuer du tuyau d’alimentation, veillez à
ce que le débit minimum qui alimente l’appar eil est en conformité avec le tableau
ci-dessous.
4- La pression maximale d'alimentation de la machine est de 10 bar , 1 MPa, 145 psi.
ATTENTION : l’eau d’alimentation contenue dans le nettoyeur doit être considérée non potable.
IMPORTANT
L’appareil doit toujours êtr e alimentée avec de l'eau pr opre. Le fonctionnement sans eau ou
l'utilisation d'eau sale, sableuse ou contenant des pr oduits chimiques corr osifs cause de
graves dégâts à l’appareil.
Si l’on désire alimenter le nettoyeur par aspiration libre, il suffit d'immerger l'extrémité du tuyau
d'alimentation dans l'eau à aspirer. La profondeur maximale d'aspiration, c'est-à-dire la hauteur
distante entre la surface libr e de l’eau et la pompe varie entr e 1 m. et 3 m (voir le tableau des
caractéristiques techniques).
MODELE L/min.
G.P.M. USA
SERIE T-TX
DEBIT RESEAU
HYDRIQUE
T 10-100
T 11-120
TX 10-130
TX 12-100
TX 12-140
TX 951
TX 14-120
TX 13-180
TX 956
TX 954
TX 15-150
TX 17-130
TX 957
TX 961
15
17
20
4
4.5
5.3
T 8-90
11
2.9
TX 955.6
13
3.4
