50
A
B
Vor Inbetriebnahme des Gerätes überprüfen Sie, daß das Gerät
mit einem Typenschild versehen ist. Falls das Typenschild fehtlt,
verwenden Sie das Gerät nicht und wenden Sie sich sofort an
Ihren Händler.
Das Typenschild mit den technischen Daten ist auf dem Motor
aufgeklebt.
Bevor Sie das Gerät anschließen, vergewissern Sie sich, daß die
Angaben auf dem Typenschild dem Stromnetz entsprechen.
4.2 - TYPENSCHILD

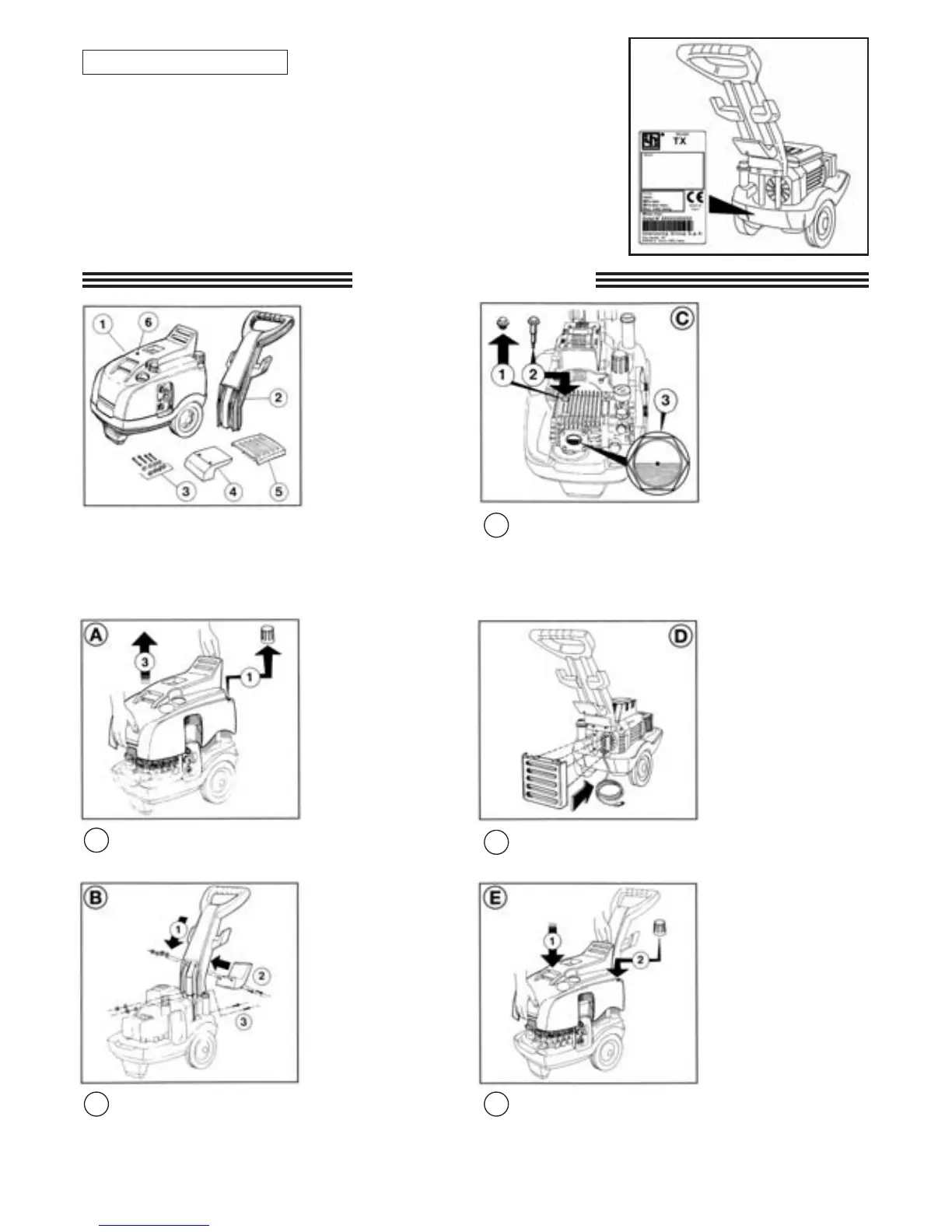

5 - INSTALLATION
Gerätekörper
Griff
Satz mit Schrauben, Scheiben und Mutter
Schlauchhaken
Lüftungsgitter
Haubenbefestigungsknopf
Tankverschluß entfernen
Haubenbefestigungsknopf lösen
Geräteverkleidung aufheben
C
Den roten Ölstopfen (FIg. 1) durch den mitgelieferten
schwarzgelben Ölmeßtab (Fig. 2), ersetzen.
Darauf achten, daß Pumpenöl in der Mitte des
Ölschauglases steht (Fig. 3).
D
Lüftungsgitter in die entsprechenden Löcher ein-
stecken und gut eindrücken.
E
Geräteverkleidung wieder aufsetzen.
Tankverschluß einstecken.
Haubenbefestigungskopf einschrauben.
Den Griff in die entsprechenden Führungen
einstecken.
Griff und Schlauchhaken mit den mitgelieferten
Schrauben, Mutter und Schreiben befestigen.
Die unterseite des Griffes mit den gelieferten
Schrauben, Mutter und Scheiben befestigen.
