Certificar-se, antes de utilizar a máquina que a mesma possui a
targeta de identificação. Em caso contrário, não utilizar a
máquina e avisar imediatamente o revendedor.
A targeta de identificação com as características técnicas está
colocada sobre o motor.
Verifique se a voltagem de r ede é a mesma indicada na tar geta
de identificação.
4.2 - PLACA DE IDENTIFICAÇÃO
5 - INSTALAÇÃO
C
D
E

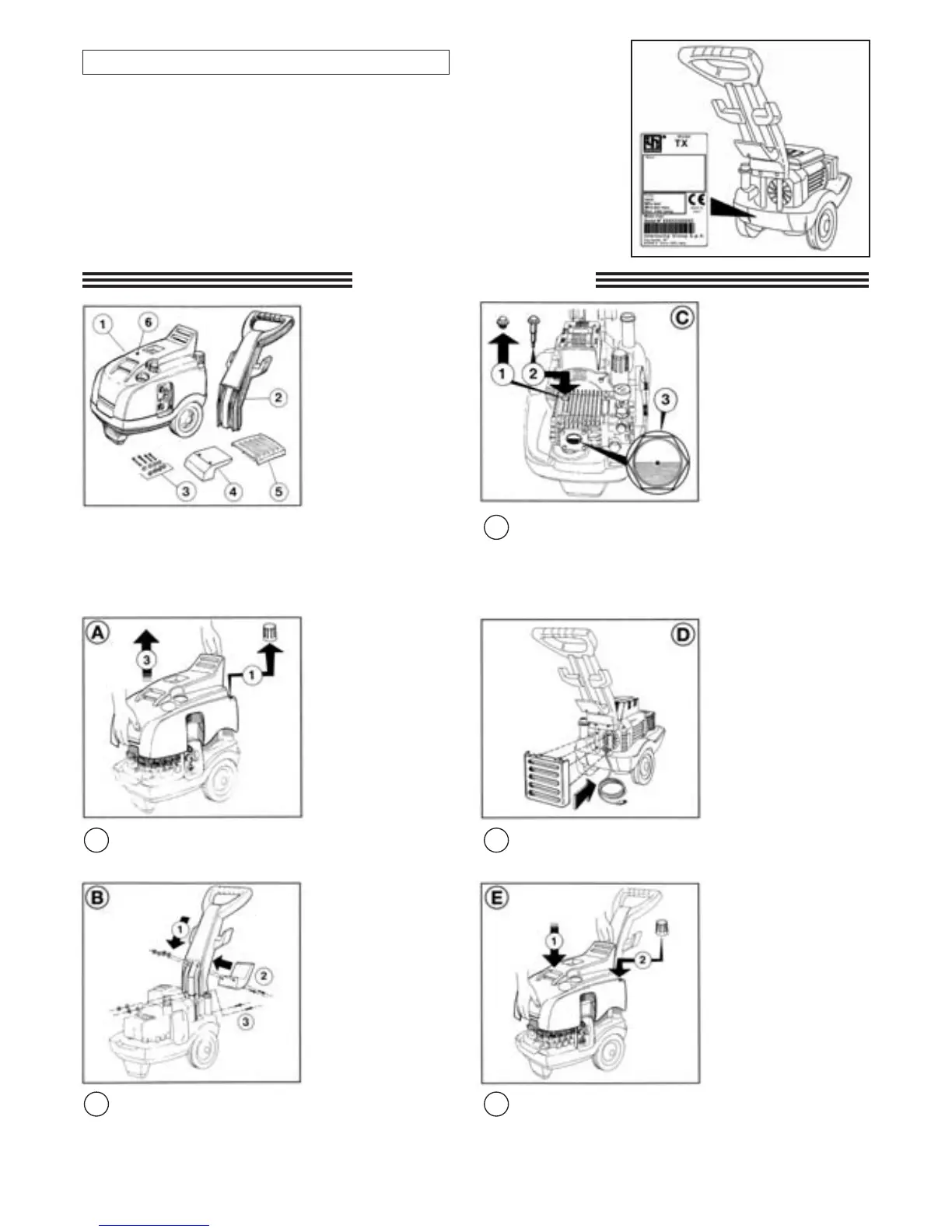

Corpo da máquina
Braço da máquina
Kit de parafusos, arruelas e porcas
Suporte para a mangueira
Grade
Manípulo de fixação da capota
Remova a tampa do tanque inter no de detergente
Substituir o manípulo de fixação da capota
Remova a carcaça
Troque a tampa vermelha (Fig. 1) pela verata
preta/amarela (Fig. 2) e verifique so o óleo se encontra
no nível indicado (ao centro do indicador) como
mostra a (Fig. 3).
Coloque a grade nos encaixes e empurr e firmemente
até que ela fique presa.
Recoloque a carcaça.
Reinstale a tampa do déposito inter no
de detergente.
Fechar o manípulo de fixação.
Coloque o braço no encaixe da máquina
Fixe o braço e suporte para a manguera usando
os parafusos, porcas e arruelas que acompanham
a máquina.
Fixe a base do braço na máquina com os parafu-
sos, por arruelas que acompanham a máquina.
