51

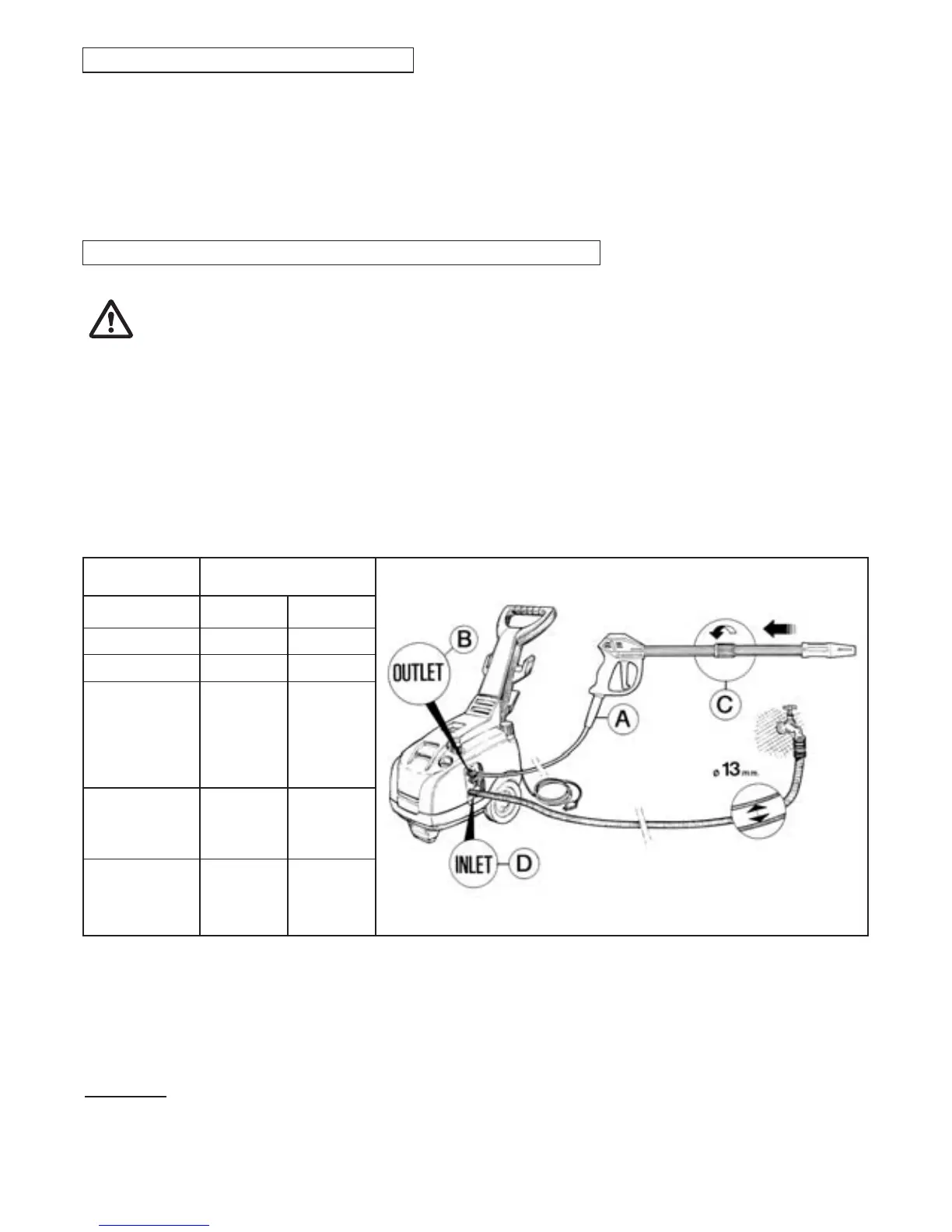

5.1 HYDRAULISCHER ANSCHLUß
1- Den Hochdruckschlauch an einem Ende an der Abschaltpistole (A) anschließen und am
anderen Ende am Hochdruck-Anschluß “OUTLET”, wobei die Überwurfmutter (B) ganz festzu-
ziehen ist.
2- Den Zusammenbau der Lanze vervollständigen, indem der ober e Teil auf den Festteil zu
montieren und sorgfältig festzuziehen ist (C).
5.2 - ANSCHLUß AN DAS WASSERVERSORGUNGSNETZ
1- Die Höchsttemperatur des zugeführten Wassers darf 60°C (140°F) nicht überschreiten.
2. ACHTUNG: Es ist möglich, den Zulaufanschluss INLET (D) der Maschine an die
Wasserversorgung anzuschließen, sofern man folgende Armatur installiert:
• ein Rückschlagventil gemäß IEC EN 61770 am Ausgang der W asserleitung.
• und ein Rohr mit Innendur chmesser nicht unter 13 mm (1/2”) gemäß Norm IEC EN 61770
verwendet.
3- Vorausgesetzt, daß die W asserfördermenge in Funktion der Schlauchlänge r eduziert wird,
hat man sich davon zu ver gewissern, daß die W assermenge, die dem Gerät zugeführt wir d,
nicht geringer ist als in der nachstehenden Tabelle vorgegeben.
4- Das Gerät darf mit einem Wasserdruck von maximal 10 bar, 1 MPa, 145 psi gespeist werden.
ACHTUNG: Das Versorgungswasser am Einlauf des Wasserreinigers ist nicht trinkbar.
WICHTIG
Vergewissern Sie sich, daß das Gerät mit sauber em Wasser versorgt wird. Der Gerätebetrieb
ohne Wasser bzw. die Versorgung mit schmutzigem, sandhaltigem oder korrodierende chemi-
sche Mittel enthaltendem Wasser führt dem Gerät schwere Schäden zu.
Wünscht man den Hochdruckr einiger fr ei ansaugend zu versor gen, ist es ausr eichend das
Ende des Versorgungsrohrs in das Wasser zu tauchen, das angesaugt wer den soll. Die maxi-
male Saugtiefe, die als Höhenabstand zwischen dem Wasserpegel und der Pumpe gemessen
wird, liegt zwischen 1m und 3m (siehe Tabelle der technischen Eigenschaften).
MODELL L/min.
G.P.M. USA
SERIE T-TX
FÖRDERMENGE WASSER-
VERSORGUNGSNETZ
T 10-100
T 11-120
TX 10-130
TX 12-100
TX 12-140
TX 951
TX 14-120
TX 13-180
TX 956
TX 954
TX 15-150
TX 17-130
TX 957
TX 961
15
17
20
4
4.5
5.3
T 8-90
11
2.9
TX 955.6
13
3.4
