Interpump Group TX 10.130.2 - Ligação Hidráulica; Ligação Na Rede Hídrica

IMPORTANTE:
Certificar-se que a máquina seja alimentada com água limpa. O funcionamento a seco ou a ali-
mentação com água suja, com ar eia ou com pr odutos químicos corr osivos provoca graves
danos na própria máquina.
Se deseja alimentar a lavadora de alta pressão através de aspiração livre, basta imergir a extre-
midade do tubo de alimentação na água a aspirar . A máxima profundidade de aspiração con-
siderada como a distância em altura entr e o espaço vazio da água e a bomba varia de 1 m a
3m (vêr a tabela características técnicas).
89
5.1 LIGAÇÃO HIDRÁULICA

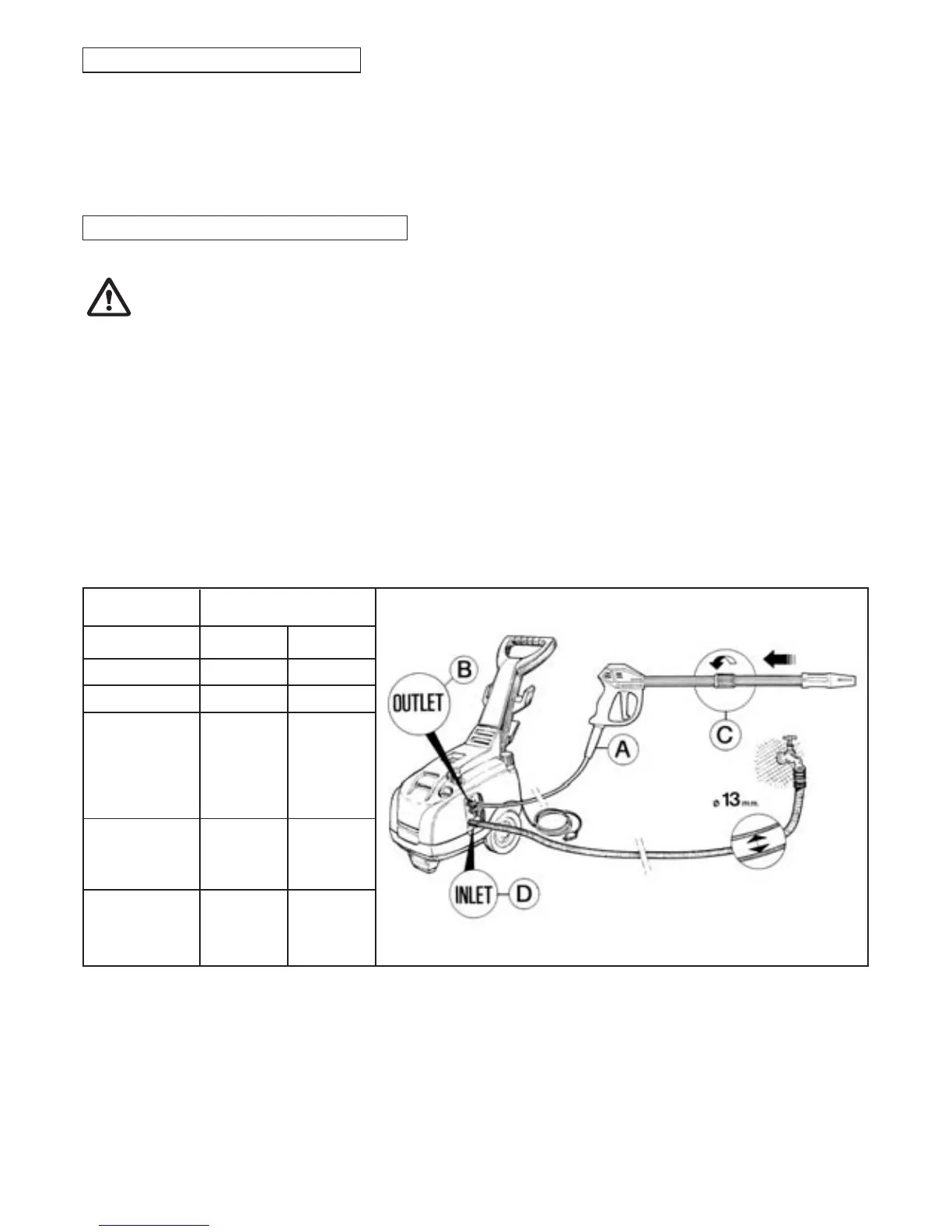

1 - Ligar o lanço de tubo de alta pr essão com uma extr emidade da Pistola automática (A) e
com a outra na união de saída “OUTLET” apertando a fundo o anel de fixação (B).
2 - Completar a montagem da lança montando a parte superior na parte fixa e apertando com
cuidado (C).
5.2 - LIGAÇÃO NA REDE HÍDRICA
1 - A temperatura máxima da água de alimentação não deve superar 60°C (140°F).
2. ATENÇÃO: É possível conectar o acessório de entrada INLET (D) da máquina com a
rede hídrica somente instalando:
• uma válvula de não retorno aprovada segundo a norma IEC EN 61770 na saída da r ede hídrica.
• e usando um tubo com diâmetr o interno não inferior a 13 mm. (1/2") conforme a norma
IEC EN 61770.
3 - Considerado que o caudal de água se r eduz em função do comprimento da mangueira,
controlar que a quantidade de água que alimenta a máquina não seja inferior àquela indicada
na tabela a seguir.
4 - A máquina pode ser alimentada com uma pr essão máxima de água igual a 10 bar, 1 MPa,
145 psi.
ATENÇÃO: A água de entrada para a alimentação na lavadora de alta pr essão deve ser consi-
derada como não potável.
MODEL L/min.
G.P.M. USA
SERIE T-TX
CAUDAL
REDE HÍDRICA
T 10-100
T 11-120
TX 10-130
TX 12-100
TX 12-140
TX 951
TX 14-120
TX 13-180
TX 956
TX 954
TX 15-150
TX 17-130
TX 957
TX 961
15
17
20
4
4.5
5.3
T 8-90
11
2.9
TX 955.6
13
3.4
