70

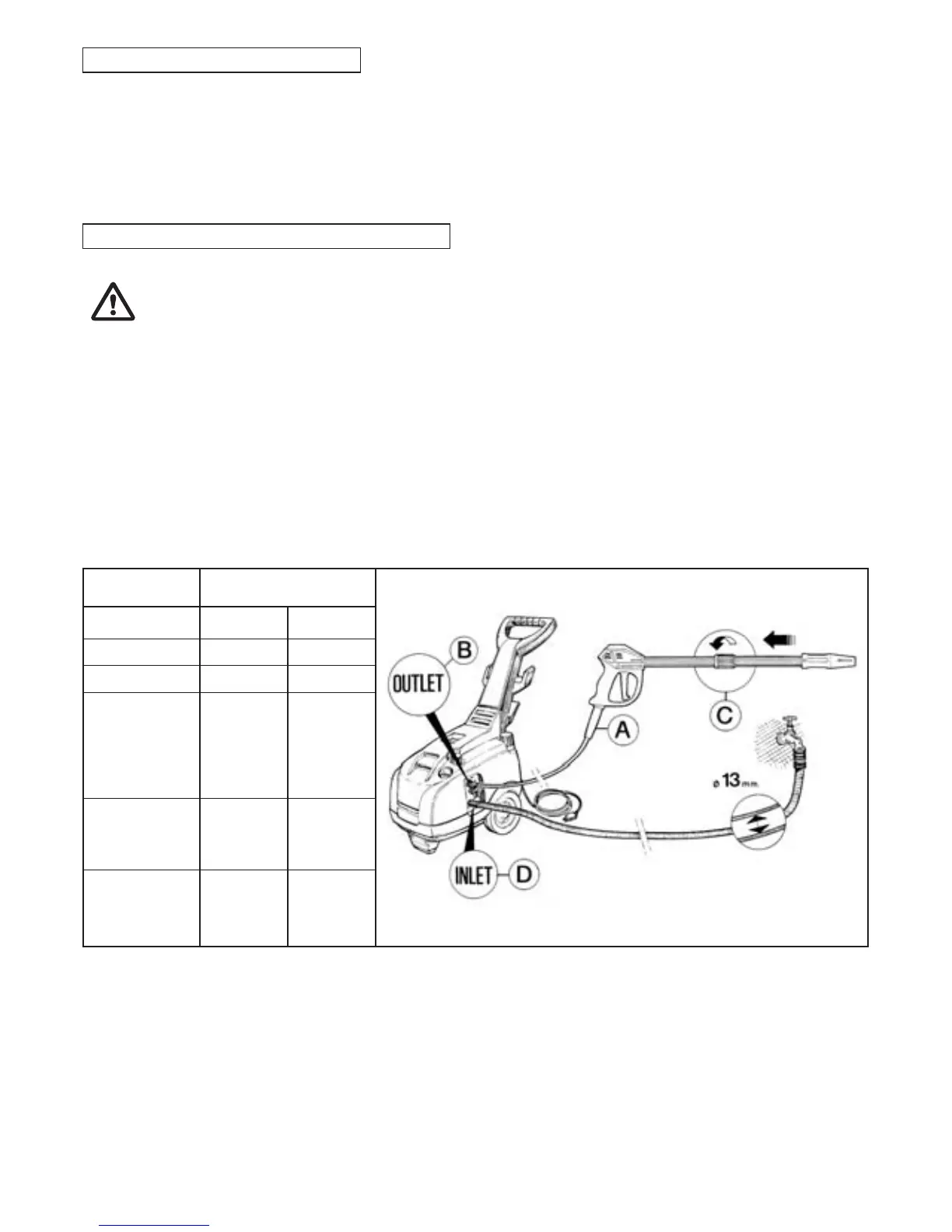

5.1 CONEXIÓN HIDRÁULICA
1- Conectar el tubo de alta presión con una extremidad a la pistola automática (A) y con la otra
al empalme de envío "OUTLET" fijando a fondo la tuer ca de fijación (B).
2- Completar el ensamblaje de la lanza montando la parte superior sobr e la fija apretando con
cuidado.
5.2 - CONEXIÓN CON LA RED HÍDRICA
1- La máxima temperatura del agua de alimentación no debe superar los 60°C (140°F)
2. ATENCIÓN: Sólo es posible conectar el empalme de entrada INLET (D) de la
máquina a la red de suministro de agua si:
• se instala una válvula antirr etorno homologada según la norma IEC EN 61770 en la
salida de la red de suministro de agua,
• se utiliza un tubo con un diámetr o interno de más de 13 mm (1/2”) conforme con la
norma IEC EN 61770.
3- En vista que el caudal de agua se reduce en función de la longitud del tubo, asegurarse que
la cantidad de agua que alimenta la máquina no sea inferior a la señalada en el siguiente grá-
fico.
4- La máquina puede ser alimentada con una pr esión máxima del agua igual a 10 bar, 1 MPa,
145 psi.
ATENCIÓN: El agua de alimentación que abastece la hidr o-lavadora se considera no potable.
IMPORTANTE
Asegurarse que la máquina esté alimentada con agua limpia. El funcionamiento a seco o la ali-
mentación con agua sucia, ar enosa o que contiene pr oductos químicos corr osivos provoca
graves daños a la misma.
Si se desea alimentar la hidr o-lavadora a través de una succión o aspirado difer ente, basta
sumergir la terminación del tubo de alimentación en el agua que se va a aspirar . La profundi-
dad máxima de aspiración, que es considerada como la distancia de altura entre el manto libre
del agua y la bomba varia entr e 1 y 3 m. (ver la tabla con las características técnicas).
MODELO L/min.
G.P.M. USA
SERIE T-TX
CAPACIDAD RED
HÍDRICA
T 10-100
T 11-120
TX 10-130
TX 12-100
TX 12-140
TX 951
TX 14-120
TX 13-180
TX 956
TX 954
TX 15-150
TX 17-130
TX 957
TX 961
15
17
20
4
4.5
5.3
T 8-90
11
2.9
TX 955.6
13
3.4
