Intertherm BM36HCD - Offset Chimney Dimension Calculations; FT8 Offset Elevation Chart

NOTE: DIAGRAMS & ILLUSTRATIONS NOT TO SCALE.
13

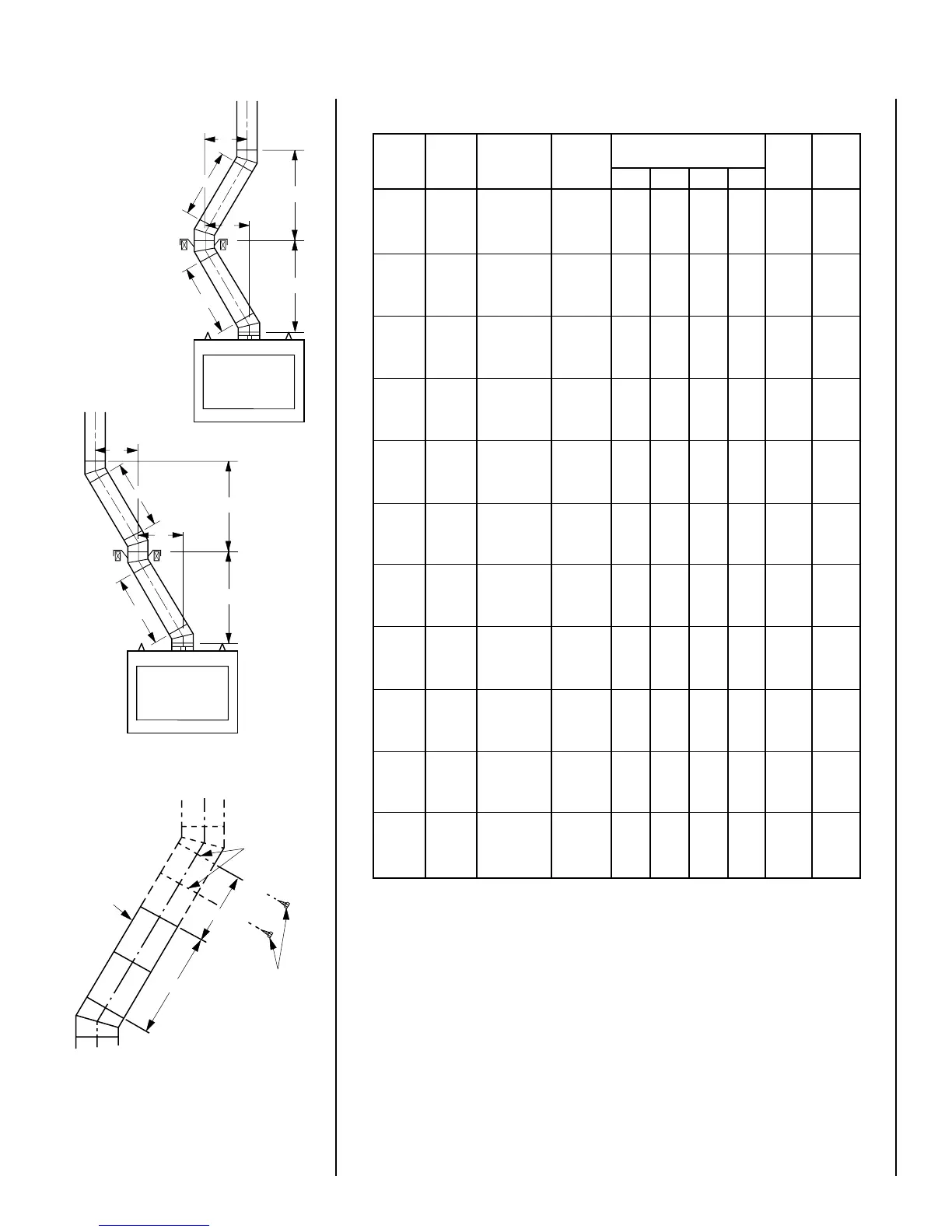

Figure 34
A
1
C
1
B
1
B
2
C
2
A
2
A
1
C
1
B
1
B
2
C
2
A
2
Figure 35
Chimney
Section
Joints
No. 8 x 1/2" SMS
Screws Required At
Every Joint Past 6'
No Screws Required In
Joints For First 6' of Offset
4'
6'
A B FTF8-ES30 Number of FTF8 A B
Offset Height Offset/Return FTF8-S4 Chimney Sections Offset Height
(Inches) (Inches) Elbow Set Stabilizer 12" 18" 36" 48" (mm) (mm)
415³⁄₄ 1 0 0 0 0 0 102 400
924¹⁄₂ 1 0 1 0 0 0 229 622
12 29 ³⁄₄ 1 0 0 1 0 0 305 756
14 ¹⁄₄ 33 ¹⁄₂ 1 0 2 0 0 0 362 851
17 ¹⁄₄ 38 ¹⁄₂ 1 0 1 1 0 0 438 978
20 ¹⁄₄ 43 ³⁄₄ 1 0 0 2 0 0 514 1111
21 45 ¹⁄₄ 1 0 0 0 1 0 533 1149
22 ¹⁄₄ 47 ¹⁄₂ 1 0 2 1 0 0 565 1207
25 ¹⁄₄ 52 ¹⁄₂ 1 0 1 2 0 0 641 1334
26 ¹⁄₄ 54 ¹⁄₄ 1 0 1 0 1 0 667 1378
27 55 ³⁄₄ 1 0 0 0 0 1 686 1416
28 ¹⁄₄ 57 ³⁄₄ 1 0 0 3 0 0 718 1467
29 ¹⁄₄ 59 ¹⁄₄ 1 0 0 1 1 0 743 1505
31 ¹⁄₄ 63 1 0 2 0 1 0 794 1600
32 ¹⁄₄ 64 ¹⁄₂ 1 0 1 0 0 1 819 1638
34 ¹⁄₄ 68 ¹⁄₄ 1 0 1 1 1 0 870 1734
35 ¹⁄₄ 69 ³⁄₄ 1 0 0 1 0 1 895 1772
37 ¹⁄₄ 73 ¹⁄₄ 1 0 0 2 1 0 946 1861
38 ¹⁄₄ 75 1 0 0 0 2 0 972 1905
39 ¹⁄₄ 77 1 0 2 1 1 0 997 1956
41 ¹⁄₂ 80 ¹⁄₂ 1 0 1 4 0 0 1054 2045
43 ¹⁄₄ 83 ³⁄₄ 1 0 1 0 2 0 1099 2127
44 ¹⁄₄ 85 ¹⁄₄ 1 0 0 0 1 1 1124 2165
45 ¹⁄₄ 87 ¹⁄₂ 1 0 0 3 1 0 1149 2223
46 ¹⁄₄ 89 1 0 0 1 2 0 1175 2261
48 ¹⁄₄ 91 ¹⁄₂ 1 0 2 0 2 0 1226 2324
49 ¹⁄₄ 94 ¹⁄₄ 1 0 1 0 1 1 1251 2394
50 ¹⁄₄ 95 ³⁄₄ 1 0 0 0 0 2 1276 2432
51 ¹⁄₄ 97 ³⁄₄ 1 0 1 1 2 0 1302 2483
54 ¹⁄₄ 103 1 0 0 2 2 0 1378 2616
55 ¹⁄₄ 104 ¹⁄₂ 1 0 1 0 0 2 1403 2654
56 ¹⁄₂ 106 ¹⁄₂ 1 0 2 1 2 0 1435 2705
58 ¹⁄₄ 109 ³⁄₄ 1 0 0 1 0 2 1480 2788
62 ¹⁄₂ 116 ³⁄₄ 1 1 1 0 3 0 1588 2965
65 ¹⁄₂ 122 1 1 0 1 3 0 1664 3099
67 ³⁄₄ 125 ¹⁄₂ 1 1 2 0 3 0 1721 3188
69 ¹⁄₂ 128 ³⁄₄ 1 1 0 0 1 2 1765 3270
70 ³⁄₄ 130 ³⁄₄ 1 1 1 1 3 0 1797 3321
73 ³⁄₄ 136 1 1 0 2 3 0 1873 3454
75 ¹⁄₂ 139 1 1 0 0 0 3 1918 3531
79 ³⁄₄ 146 ¹⁄₄ 1 1 1 0 4 0 2026 3715
80 ³⁄₄ 148 1 1 1 0 0 3 2051 3759
82 ³⁄₄ 151 ¹⁄₂ 1 1 0 1 4 0 2102 3848
83 ¹⁄₂ 153 1 1 0 1 0 3 2121 3886
FTF8 OFFSET ELEVATION CHART
