TA VARE PÅ DENNE VEILEDNINGEN
(207IO) SMALL RECTANGULAR METAL FRAME POOL NORWEGIAN 7.5” X 10.3” PANTONE 295U 10/16/2020
Norsk
Side 5

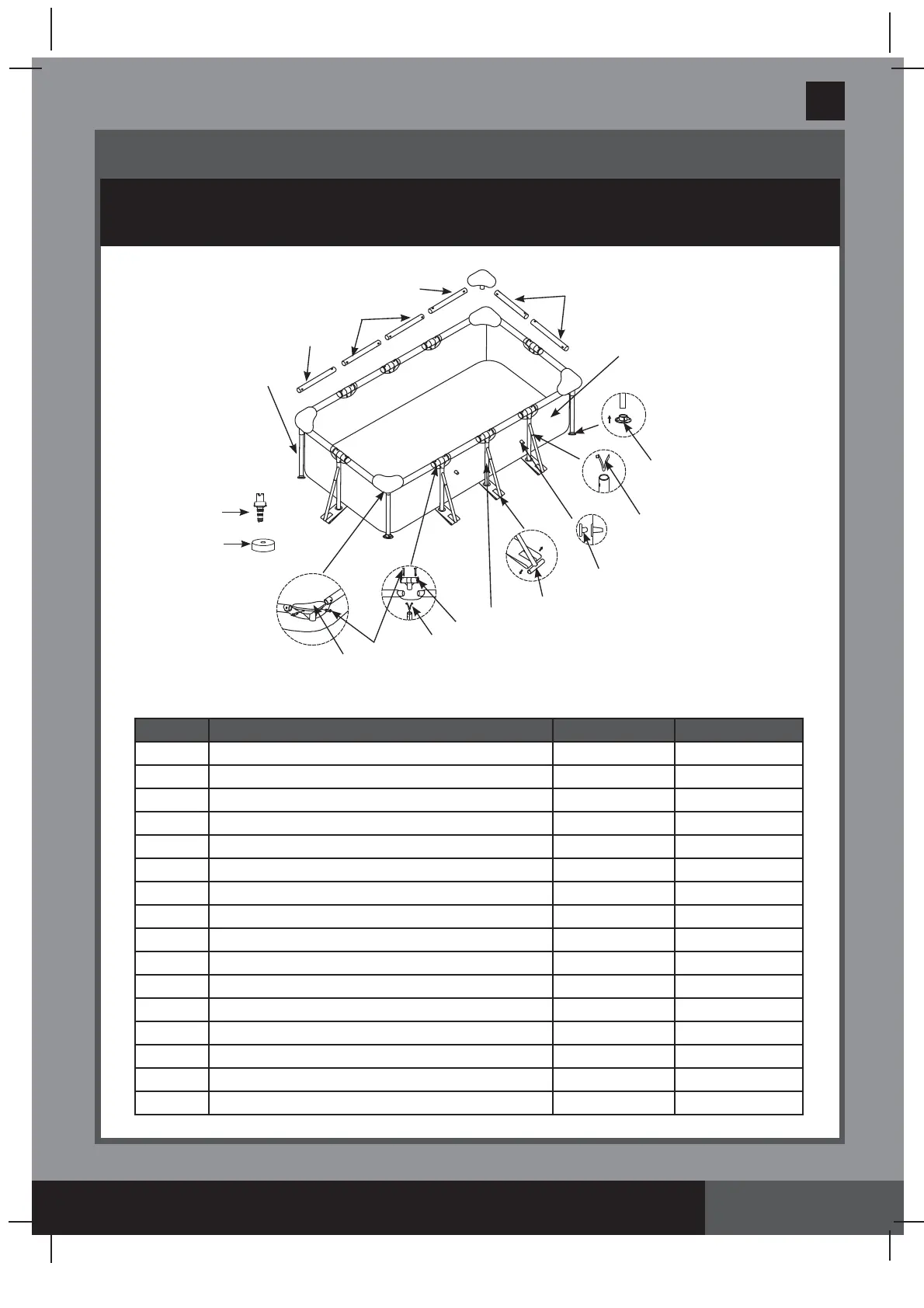

PARTS REFERENCE
Before assembling your product, please take a few minutes to check the contents
and become familiar with all the parts.
MERK:
Tegningene er kun til illustrasjonsformål. Det aktuelle produktet kan avvike fra dette.
Ikke faktiske mål.
REF.NR.
BESKRIVELSE ANTALL RESERVEDELSNR.
1 HORISONTAL STAN (A) 4 10566
2
HORISONTAL STAN (B)
4 10567
3 HORISONTAL STAN (C) 4 10568
4
VERTIKALT HJØRNEBEN
4 10569
5
HJØRNESTYKKE (MED HJØRNESETE)
4 10573
6 PLUGGER (MED TO EKSTRA) 26 10574
7
T-STYKKE
8 10575
8
SPENNSTIFT
8 10313
9 Y-STYKKE, VERTIKAL DEL 8 10570
10
T-FORMET STØTTEBEN
8 10571
11 FILTERHULLPLUGG (MED 1 EKSTRA) 3 10127
12
SPENNSTIFT
8 10577
13
DEKSEL TIL VERTIKALT HJØRNEBEN
12 10576
14 BASSENGDUK (INKL. HETTE TIL TØMMEVENTIL) 1 10580
15
TILKOBLINGSSTYKKE TIL TØMMING
1 10201
16
HETTE TIL TØMMEVENTIL
1 10649
3
4
7
8
9
10
12
5
6
1
14
13
11
2
2
15
16
