2 Puesta en servicio
2.1 Campo de aplicación
¡Atención!
¡Daños al mecanismo de corte!
¡La máquina solamente debe ser utilizada
para el desmenuzamiento de papel !
La trituración de soportes de datos de otro
tipo así como en los modelos con una an-
chura de corte de 0,8x12 mm (CP6/CC5) o
bien 0,8x4,5 mm (CP7/CC6) también la tri-
turación de grapas y clips puede conllevar
lesiones en personas (p. ej. debido a la frag-
mentación de materiales sólidos, etc.) así
como daños en el aparato (p. ej. la destruc-
ción del mecanismo de corte, etc.).
Excepción: En los modelos con una anchu-
ra de corte de 3,8mm, 5,8mm, 4x40mm,
1,9x15mm es posible desmenuzar también
CD´s o discos de ordenador de 3,5” indivi-
duales.
El shredder de datos intimus 175SP2(SC2)/CP4(CC3)/
CP5(CC4)/CP6(CC5)/CP7(CC6) es un aparato para la
trituración de información escrita.
2.2 Colocacion
1. Desembalaje y colocación del aparato.
2. Introducir saco de plástico en el recipiente de re-
cogida.
3. Sólo máquinas con lubricador automático: Para la
instalación del sistema de lubricación retirar el tor-
nillo (Fig. 1/2) del conducto del aceite (Fig. 1/1).
2
1
000174
1 Conducto del aceite
2 Tornillo

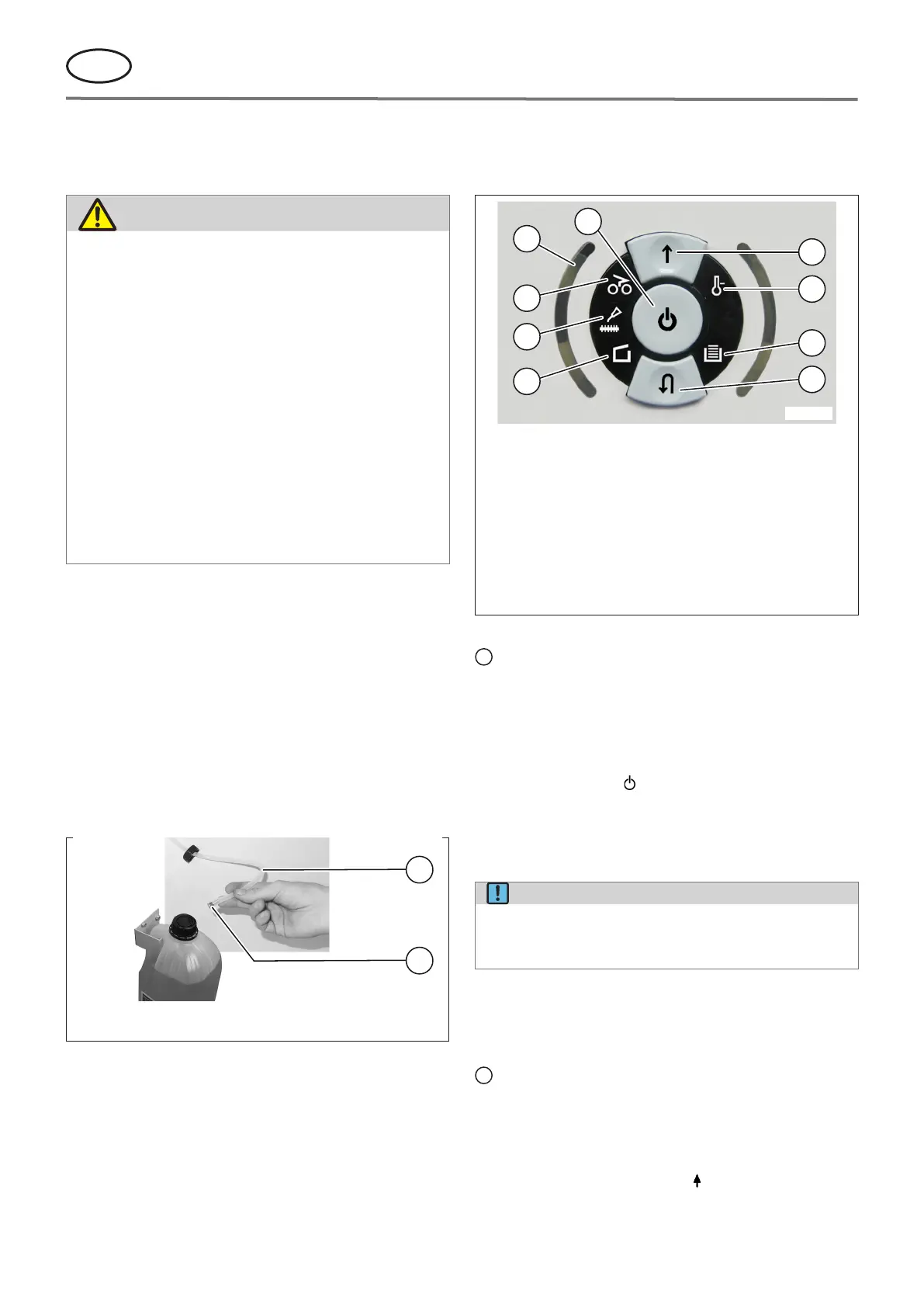

Fig. 1 Instalación del sistema de lubricación
4. Enchufe el aparato a la red (ver las indicaciones so-
bre el fusible previo necesario del tomacorriente
en „Datos técnicos“, p.34.
3 Manejo
3.1 Elementos de mando
000152
2
3
4
5
1
6
7
8
9
1
Pulsador funcional
2
Pulsador de avance
3
Indicador de control “Sobrecarga de motor” / “Avería eléc-
trica”
4
Indicador de control „Recipiente de recogida lleno“
5
Pulsador de retroceso “Parada” / “Hacia atrás”
6
Indicador de control “Puerta abierta” / “Avería eléctrica”
7 Indicador de control „Engrasar mecanismo de corte” /„Cam-
bio del recipiente de aceite“
8
Indicador de control „Material atascado
9
Indicador de control ”Grado de carga del motor“
Fig. 2 Elementos de mando „i-control“
1
= Pulsador funcional (Fig. 2/1)
a) “Listo para el uso”
Accionando brevemente este pulsador se
conecta el equipo en el modo de funcionamien-
to “listo para el uso”.
Al mismo tiempo se encenderá el indicador pi-
loto integrado .
b) “Apagado”
Si se acciona este pulsador en el modo de funci-
onamiento “Listo para el uso” aprox. por 3 seg., la
máquina se desconectará.
¡NOTA!
Si la máquina no se utiliza durante un periodo
de tiempo de aprox. 15 min., se apagará au-
tomáticamente.
c) “Parada”
Al accionar brevemente este pulsador mientras
el mecanismo de corte está en marcha, se de-
sconectará éste y se quedará parado.
2
= Pulsador de avance (Fig. 2/2)
Accionando este pulsador, el mecanismo de corte
avanzará unos pocos segundos, por ejemplo, para
sacar el material que aún se encuentra en el meca-
nismo de corte. Al mismo tiempo se encenderá el
indicador piloto integrado .
Pulsando y manteniendo este botón cuando el
motor está parado, el mecanismo de corte gira en
avance.
