Instructions de Réparation
AVERTISSEMENT ! Pensez à toujours arrêter le moteur
de la tondeuse, à la débrancher de la prise électrique et à la
laisser refroidir avant de commencer votre réparation ou
opération d’entretien.
Portez des gants de sécurité quand vous travaillez sur
l’accessoire de coupe ou près de lui ! Utilisez des ustensiles
appropriés pour enlever les débris, par exemple une baguette en
bois ! Jamais vos mains
Utilisez toujours des pièces de rechange d’origine. Remplacez
l’accessoire de coupe uniquement par une pièce identique portant
le numéro mentionné ci-dessus. Ne fixez pas un autre type de
dispositif de coupe !

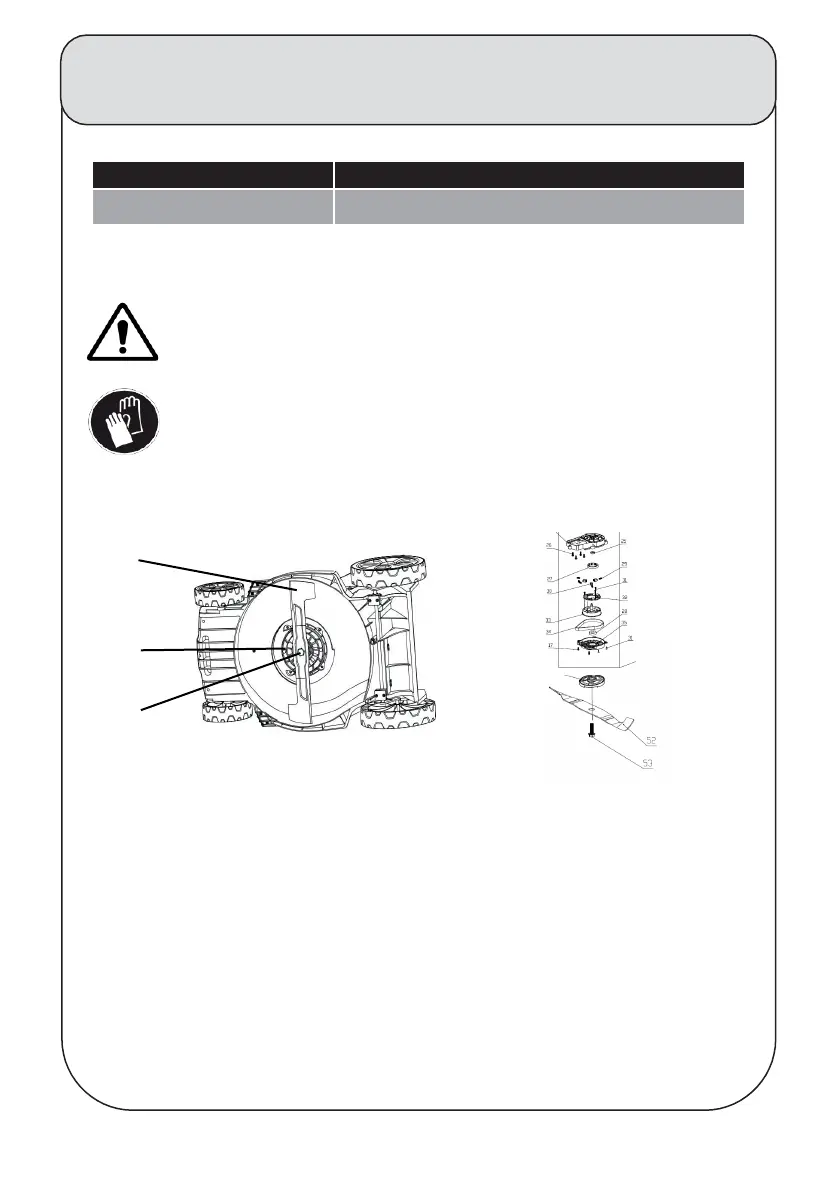

1. Procéder au démontage de la lame (52) en res
pectant les points 1 et 2 des
instructions de changement de lame à la section précédente
2. Exercer un pression vers le bas sur le porte lame (60) en se servant du bord
intérieur du carter à l’aide d’un tournevis par exemple afin de le désolidariser de
la lame de l’arbre du moteur (33)
3. Une fois le porte lame (60) sorti de l’arbre du moteur, positionner la nouvelle
pièce en s’assurant de son enfoncement total sur l’arbre moteur. Au besoin,
frapper des petits coups de chaque côté avec un maillet plastique pour s’assurer
de son bon positionnement.
4. Procéder au remontage de la lame (52) sur le porte lame (60) en conformité avec
la procédure de changement de lame de la section précédente.
5. Si vous constatez une usure de la lame (52) , changer là en même temps que le
porte lame (60) et reportez vous à la section précédente pour la procédure.
6. Faites tourner votre machine 10 min puis procéder à un contrôle de serrage en
veillant à reprendre toutes les règles de sécurité citées ci-dessus
52
60
53
Référence Désignation
1053937001 Porte lame pour tondeuse INV E1334P & E1637P
Changer le porte lame des tondeuses E1334P et E1637P
32
