Instructions de Réparation
AVERTISSEMENT ! Pensez à toujours arrêter le moteur
de la tondeuse, à la débrancher de la prise électrique et à la laisser
refroidir avant de commencer votre réparation ou opération
d’entretien.
Utilisez toujours des pièces de rechange d’origine. Le non-respect
de cette règle peut invalider votre garantie
Changer les roues des tondeuses INV E1334P & INV E1637P
Référence Désignation
1050974002 Roue avant INV E1334P
1050090001 Roue avant INV E1637P
1051120001 Roue arrière INV E1334P
1052517001 Roue arrière INV E1637P

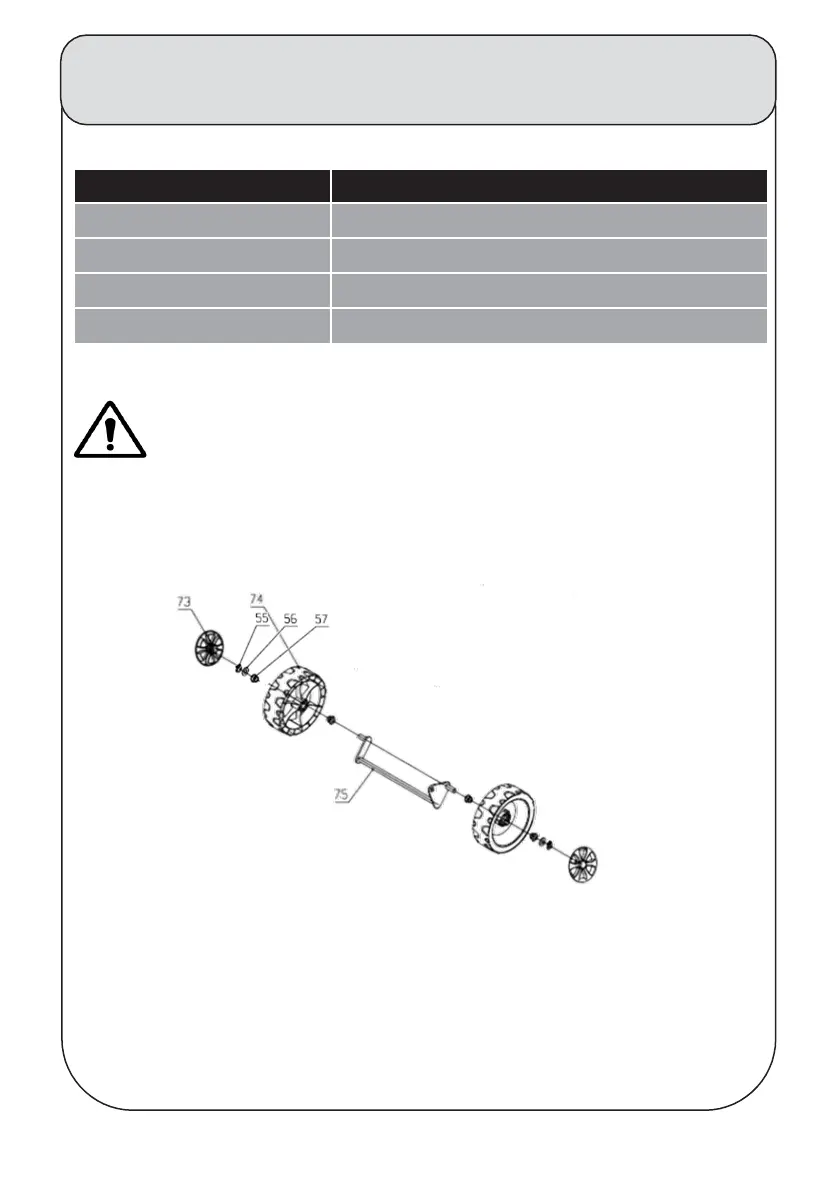

1. Retirer l’enjoliveur de roue (73)
en tirant légèrement dessus
2. Prenez votre pince à circlip et retirer le circlip de l’axe de roue avant (55).
Faire attention à ne pas perdre la rondelle (56) positionnée derrière le circlip.
3. Retirer les bagues plastiques (57) du moyeu de la roue (75) et les conserver
4. Replacer la bague plastique (57) côté intérieur de la roue
5. Positionner la nouvelle roue (74) sur l’axe puis positionner la 2
ème
bague
plastique (57) puis la rondelle (56). Pour solidariser la roue à son axe,
repositionner le circlip (55) à l’aide de votre pince à circlip.
6. Remonter l’enjoliveur (73) sur la roue en exerçant une pression
Remplacer la roue avant des tondeuses INV E1334P et INV E1637P
34
