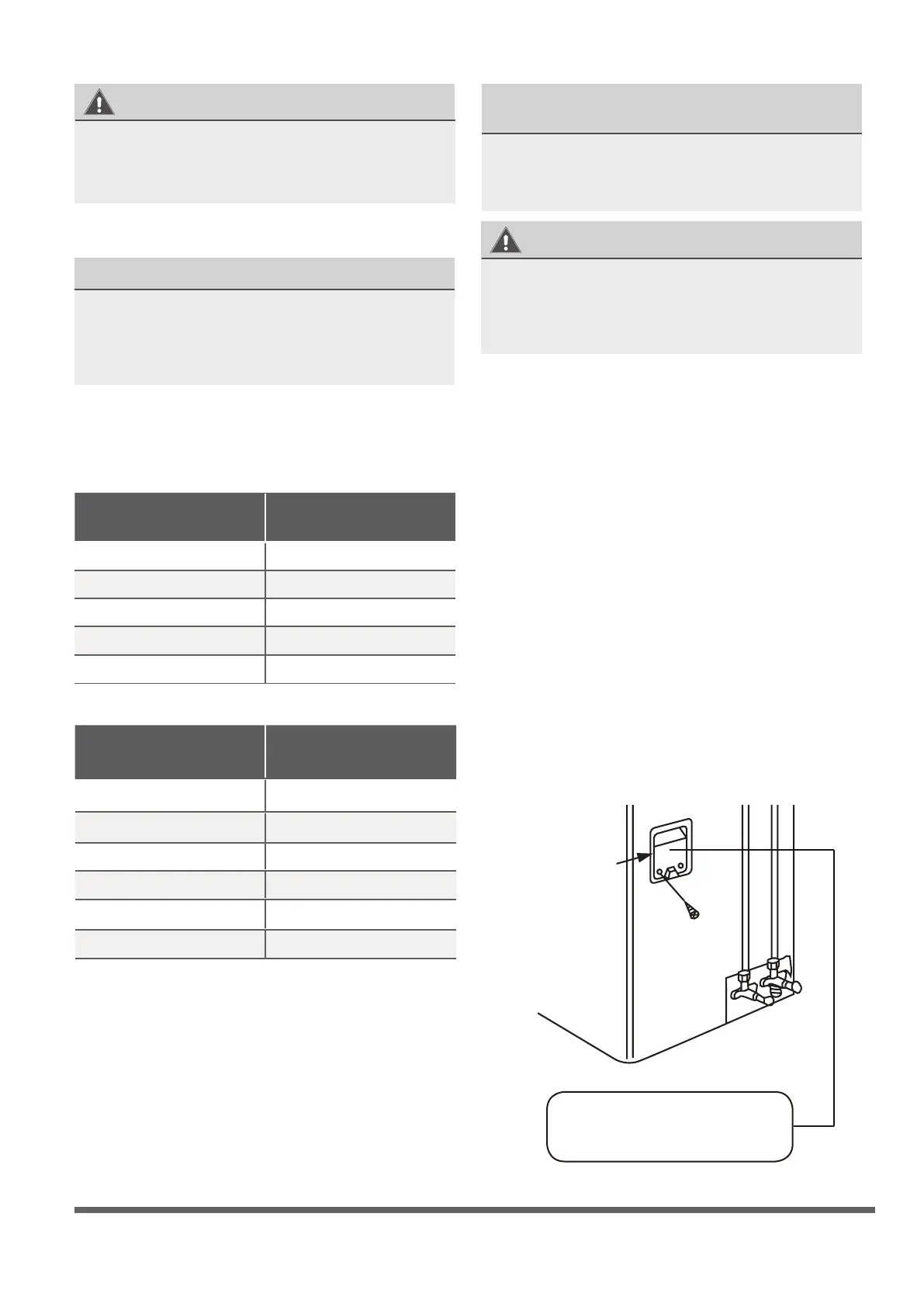

Fig. 4.6
1. Pregătiți cablul pentru conexiune:
UTILIZAȚI CABUL CORECT
• Cablu de alimentare intern (dacă este
cazul) H05W-F sau H05V2V2-F
• Cablu de alimentare extern: H07RN-F
• Cablu de semnal: H07RN-F
Secțiunea transversală minimă a cablurilor
de alimentare și de semnal
America de Nord
a. Utilizând un instrument de de-izolat cabluri,
îndepărtați stratul de cauciuc de la ambele
capete ale cablului de semnal pentru a avea
liberi aproximativ 15cm (6in) de cablu la
interior.
b. Îndepărtați izolația de la capetele cablurilor.
c. Utilizând o mașină de ambutisat cabluri
ambutisați caneluri de tip U la capetele
cablurilor.
10 18
13 16
18 14
25 12
30 10
Amperi aparat (A) AWG
> 3 6
> 6 101
> 10 161
> 16 252
> 25 324
> 32 406
0,75
1
1,5
2,5
4
6
≤
≤
≤
≤
≤
≤
și
și
și
și
și
și
Alte regiuni
Curentul nominal
al aparatului (A)
Zonă nominală
transversală (mm
2
)
AVERTIZARE
ÎNAINTE DE REALIZAREA ORICĂROR LUCRĂRI
ELECTRICE SAU DE CABLARE, OPRIȚI
ALIMENTAREA ELECTRICĂ A SISTEMULUI.
Diagrama de cablare unitate
exterioară se aă la interiorul
capacului cablurilor din unitatea
exterioară.
Capac
ȚINEȚI CONT DE CABLURILE
ALIMENTATE
În operațiunea de ambutisare, aveți grijă la
diferențierea clară a cablurilor alimentate (cu
inscripția L-live) de celelalte cabluri.
TOATE CABLAJELE TREBUIE REALIZATE
STRICT ÎN CONFORMITATE CU DIAGRAMA DE
CABLARE DIN INTERIORUL PANOULUI UNITĂȚII
INTERIOARE
2. Deșurubați capacul cablurilor electrice și
îndepărtați-l.
3. Deșurubați clema cablului din partea de jos
a terminalului și puneți-o deoparte.
4. Potriviți culorile cu etichetele de pe blocul
terminal, conectați ambutisarea sub formă
de U și înșurubați ferm ecare cablu la
terminalul său corespunzător.
5. După vericare, pentru a vă asigura că
ecare conexiune este sigură, treceți
cablurile printr-o buclă pentru a preveni ca
apa din ploaie să pătrundă în terminal.
6. Folosind clema pentru cabluri strângeți
cablul de unitate. Strângeți ferm clema
pentru cabluri.
7. Izolați cablurile neutilizate cu bandă
izolatoare din PVC. Aranjați-le astfel încât să
nu atingă nicio parte electrică sau metalică.
8. Puneți la loc capacul relor din lateralul
unității, și înșurubați-l la loc.
Fig. 5.6
