Conectare conductă agent frigoric
R410A Inverter Split Air
Conditioner
Oblic Aspru Ondulat
Instrucțiuni de conectare – Conducte
agent frigoric
Etapa 1 : Tăiere țeavă
Atunci când pregătiți conductele de agent
frigoric, aveți deosebită grijă să le tăiați și să
le expandați adecvat. Acest lucru va asigura
o funcționare ecientă și va reduce la minim
necesitatea unei mentenanțe viitoare. Pentru
unitatile cu freon R32/R290, punctele de
jonctiune a conductelor trebuie situate in
exteriorul incaperii.
1. Măsurați distanța dintre unitatea interioară
și cea exterioară.
Model Capacitate (BTU/h) Lungime max. (m) Înălțime maximă de
cădere (m)
și
și
și
2. Utilizând un clește de tăiat țevi, tăiați
conducta puțin mai lungă decât distanța
măsurată.

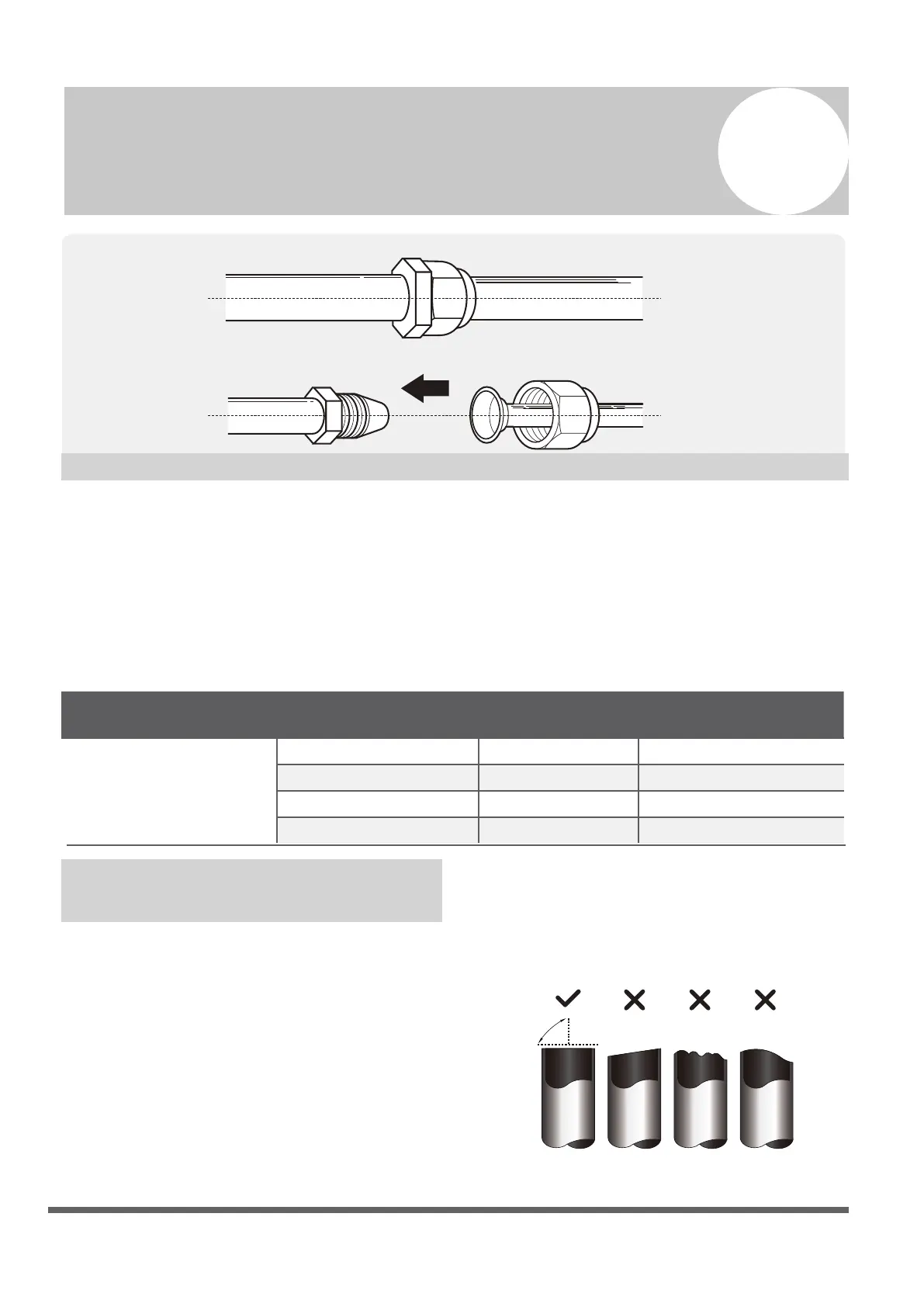

3. Asigurați-vă că țeava este tăiată la un unghi
perfect de 90o. Consultați Fig. 6.1 pentru
exemple proaste de tăiere.
Notă cu privire la lungimea conductei
Lungimea conductei de agent frigoric va afecta performanța și eciența energetică a aparatului.
Eciența nominală este testată la unitățile cu o lungime a conductei de 5 m (16 in). Pentru a
micsora nivelul zgomotului si virbatiilor, lungimea minima a conductei va  de 3 etri. Pentru zone
speciale, tropicale, lungimea maxima a conductei nu trebuie sa depaseasca 10m (32.8ft) si
cantitatea de agent frigoric nu va  completata (valabil doar pentru modelele cu freon R290).
Consultați tabelul de mai jos pentru specicații cu privire la lungimea maximă și înălțimea
maximă de cădere a conductei.
Lungimea maximă și înălțimea maximă a conductei de agent frigoric în funcție de
modelul aparatului
Fig. 6.1
