INVENTOR L5VO32-09

Pagina 19 
 Page 19 
30-50mm
(1.2-1.95in)
30-50mm
(1.2-1.95in)
Unitatea este ajustabila
Luati in considerare faptul ca suportii de instalare aati pe suportul de montaj au o
dimensiune redusa in comparative cu oriciile de pe unitatea interioara.
Daca veti constata ca nu aveti spatiu sucient pentru conectarea tubulaturii, puteti ajusta
unitatea interioara cu 30-50mm (1.25-1.95), in functie de model. (vezi imaginea 3.12)
Fig. 4.11
Fig. 4.12
în stânga și dreapta unității. Unitatea nu
trebuie să se miște sau să se mute.
6. Utilizând o presiune egală, apăsați pe
partea de jos a unității. Continuați să apăsați
până ce aparatul se prinde de cârligele de
pe capătul plăcii de montare.
7. Din nou, vericați ca unitatea să e ferm
montată prin apăsarea ușoară în stânga și
dreapta unității. Dacă conducta de agent
frigoric este deja introdusă în perete,
urmați următoarele indicații:
Dacă conductele de agent frigoric
existente sunt deja încastrate în perete,
faceți următoarele:

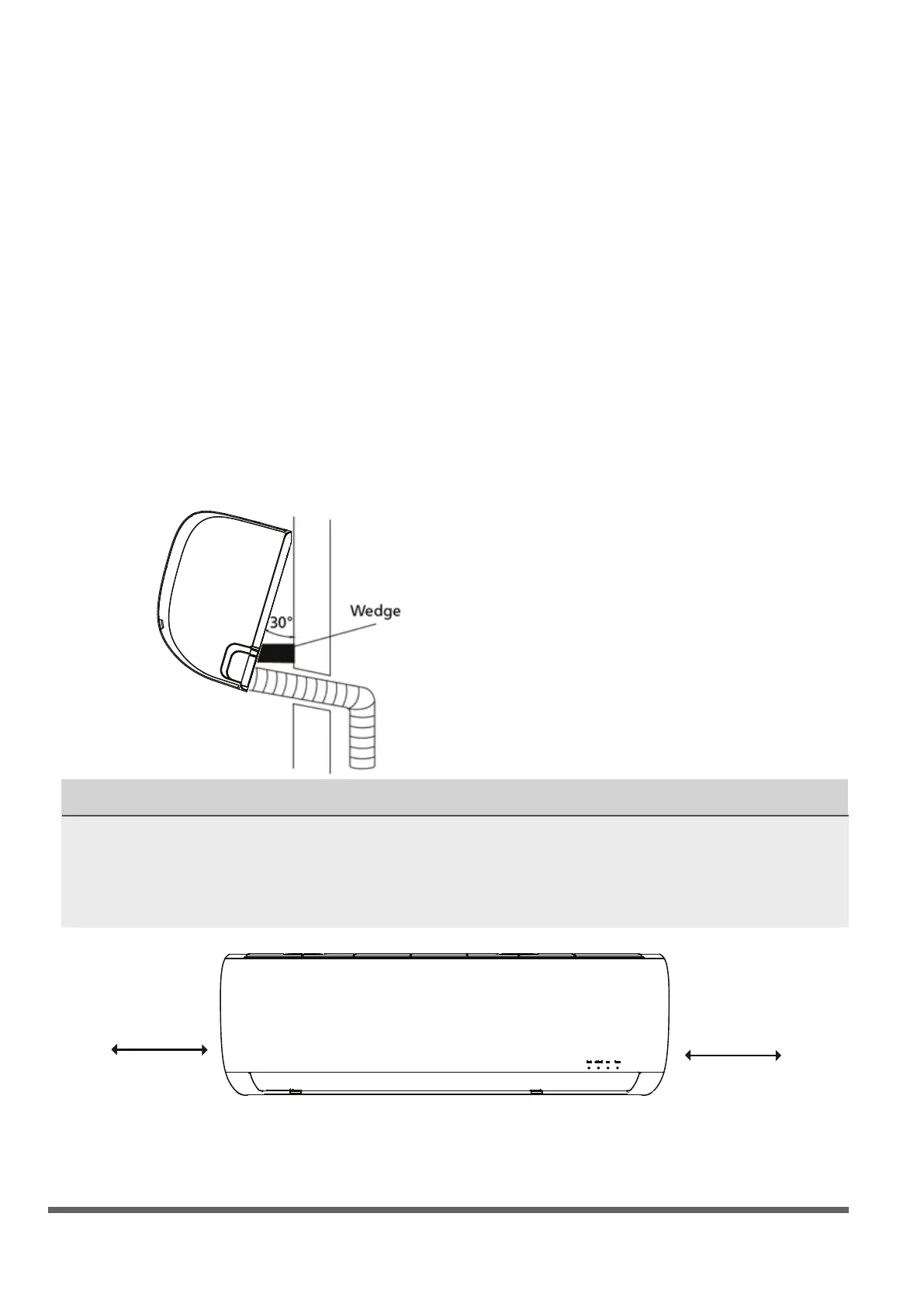

1. Agatati partea superioara a unitatii
interioare, de carlgiul superior situate pe
placa de montaj.
2. Folositi o pana pentru a xa unitatea.
Asigurati sucient spatiu pentru conectarea
tubulaturii, cablurilor de semnal si a
conductei de scurgere. Consultati imaginea
3.11 pentru mai multe informatii.
3. Conectați furtunul de scurgere și conducta
de agent frigoric (consultați secțiunea
Conectarea Conductei de Agent Frigoric
din acest manual pentru instrucțiuni).
4. Țineți punctul de conexiune al conductei
expus pentru a realiza testul de scurgeri
(consultați capitolul Vericări Electrice și
Vericări pentru Scurgeri din prezentul
manual).
5. După testul de scurgeri, înfășurați punctul
de conexiune cu bandă izolatoare.
6. Îndepărtați consola sau manșonul care
susține unitatea cu bandă izolatoare.
7. Utilizând o presiune egală, apăsați în jos
pe butonul din jumătatea unității. Continuați
apăsarea în jos până ce unitatea se închide
în cârligele de in partea de jos a plăcii de
montare.
Mișcați la stânga sau la dreapta
