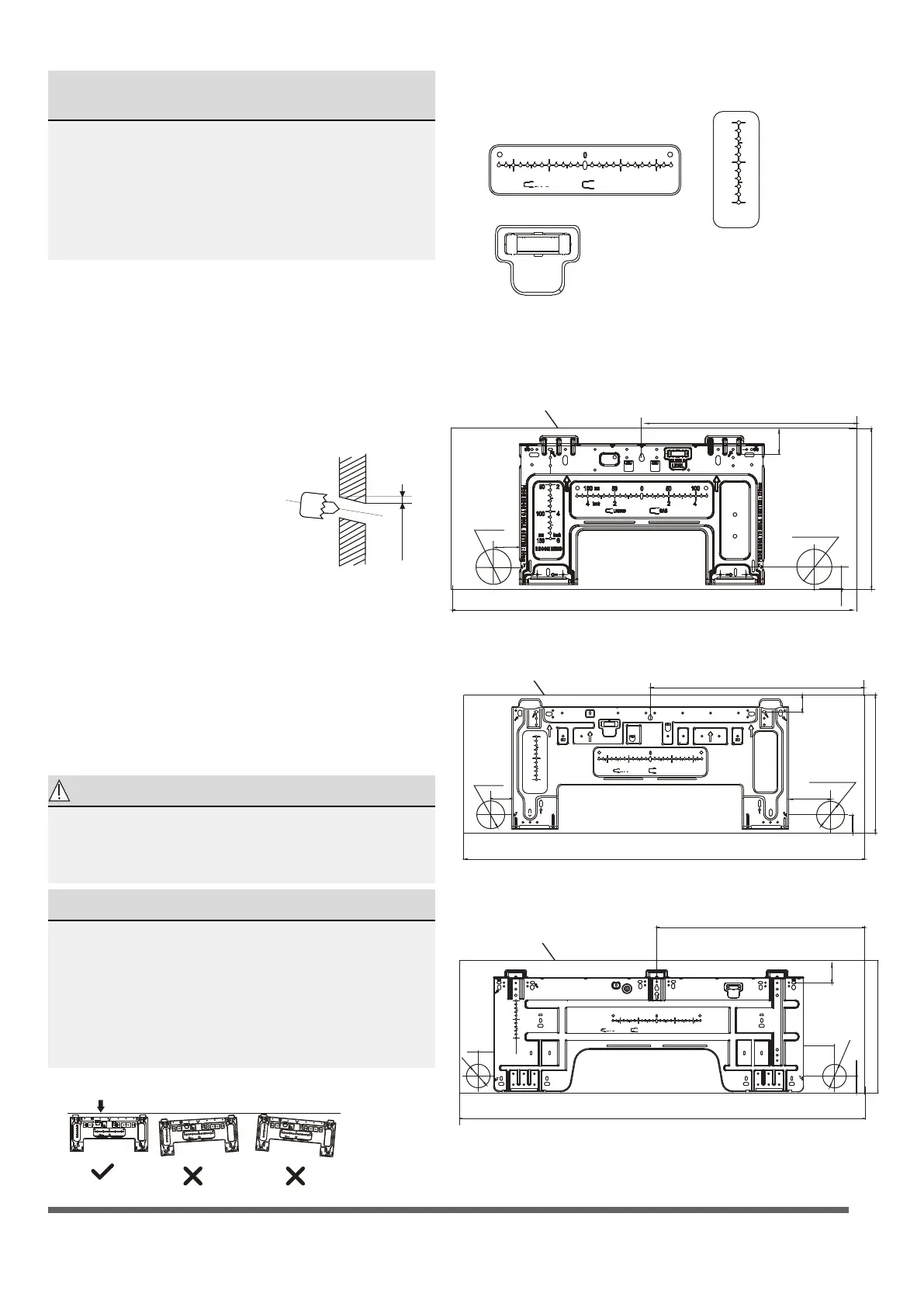

Pagina 23
NOTA PENTRU PERETELE DE BETON SAU
CARAMIDA:
Daca peretele este realizat din caramida,
beton sau material similar, gauriti peretele
cu diametrul de 5 mm (0,2 inch) si introduceti
ancorele mansonului furnizate. Apoi fixati placa
de montare pe perete strangand suruburile
direct in ancore.
Pasul 3: Efectuati gaura in perete pentru
conectarea conductei
1. Determinati locatia oriciului pe perete
pe pozitia placii de montare. Consultati la
dimensiunile placii de montare.
2. Folosind un burghiu de 65 mm (2,5 inci) sau 90
mm (3,54 inci) (in functie de modele), gauriti o
gaura in perete. Asigurati-
va ca gaura este forata la
un unghi usor descendent,
astfel incat capatul exterior
al gaurii sa e mai mic
decat capatul interior cu
aproximativ 5 mm pana la
7 mm (0,2-0,275 in). Acest
lucru va asigura corectdrenarea apei.
NOTA: Cand conducta de legatura pe partea de
gaz este Φ16 mm (5 / 8in) sau mai mult, oriciul
peretelui ar trebui sa e de 90 mm (3,54 in)..
3.Asezati manseta de protectie in perete in
gaura. Acest lucru protejeaza marginile gaurii si
va va ajuta sa sigilati-l la nalizarea procesului
de instalare.
PRUDENTA
Cand gauriti orificiul peretelui, asigurati-
va la evitati firele, instalatiile sanitare si alte
componente sensibile.
DIMENSIUNI PLACA DE MONTAJ
Diferite modele au placi de montaj diferite.
Pentru confortul instalarii, pe placa de montare
exista dimensiuni sculptate la nivel de bule. Va
rugam sa instalati placa si gaurirea peretelui
conform informatiilor placii de montare. Vezi
figurile de mai jos.
Orientarea corecta a placii de montare
Page 21
mm7-5
