Σελίδα 33
Page 31
90°
< 15,000
< 18,000
25 (82ft) 10 (33ft)
10 (33ft) 5 (16ft)
≥ 15,000 and < 24,000 30 (98.5ft) 20 (66ft)
20 (66ft)
≥ 24,000 and < 36,000 50 (164ft) 25 (82ft)
≥ 21,000 and < 35,000 10(33ft)
≥ 18,000 and < 21,000
≥ 18,000 and < 36,000
15 (49ft)
8(26ft)
8(26ft)< 18,000
20 (66ft)
25 (82ft)
10(33ft)
Σύνδεση αγωγού ψυκτικού μέσου
Κατά την σύνδεση των ψυκτικών αγωγών, μην επιτρέπετε σε ουσίες ή αέρια πλέον των προδιαγραμμένων
να εισέλθουν στην μονάδα. Η παρουσία άλλων αερίων ή ουσιών θα μειώσει την απόδοση της μονάδας
και μπορεί να προκαλέσει αφύσικα υψηλή πίεση στο εσωτερικό του ψυκτικού κύκλου. Μπορεί να
προκληθεί έκρηξη και τραυματισμός.
Σημείωση στο Μήκος του Αγωγού
Το μήκος του αγωγού ψυκτικού μέσου θα επηρεάσει την λειτουργία και την ενεργειακή απόδοση της
μονάδας. Η εικονική απόδοση είναι ελεγμένη στις μονάδες με μήκος αγωγού 5 μέτρων (16.5ft). Το
ελάχιστο μήκος του αγωγού θα πρέπει να είναι 3 μέτρα ώστε να εξασφαλίζεται η αποτροπή κραδασμών
και ο έντονος θόρυβος. Σε ειδικές περιπτώσεις, το μέγιστο μήκος του αγωγού του ψυκτικού υγρού δεν θα
πρέπει να ξεπερνά τα 10 μέτρα (32.8ft) και η προσθήκη ψυκτικού ΔΕΝ επιτρέπεται (αναφορά στα μοντέλα
με R290 ψυκτικό μέσο). Ανατρέξτε στο παρακάτω πίνακα για λεπτομέρειες σχετικά με το μέγιστο μήκος
και υψομετρική διαφορά των σωληνώσεων

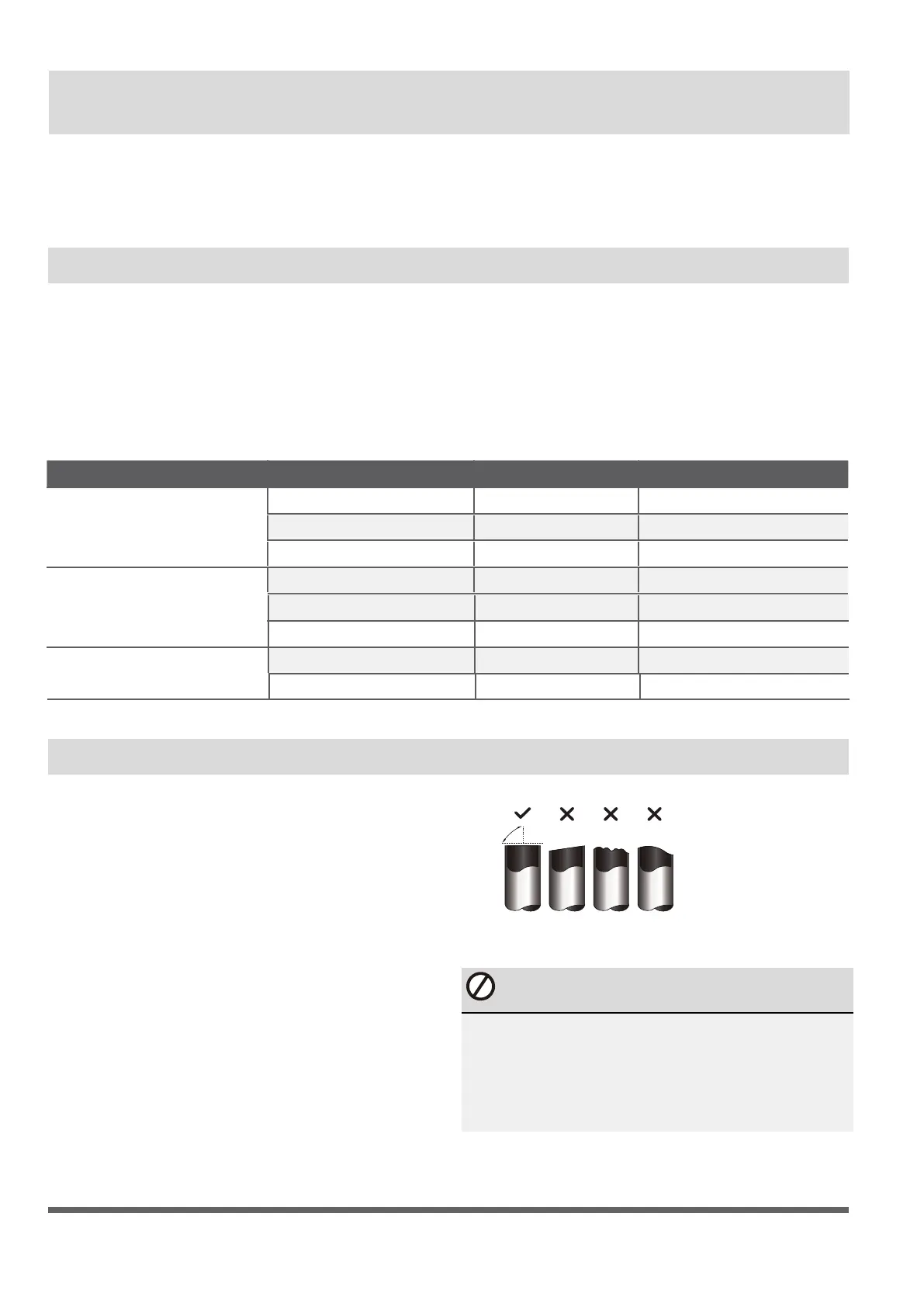

Μέγιστο Μήκος και Ύψος Αγωγού Ψυκτικού Μέσου για κάθε Μοντέλο Μονάδας
Οδηγίες Σύνδεσης - Αγωγός Ψυκτικού Μέσου
Βήμα 1: Κόψτε τους αγωγούς
Όταν ετοιμάζετε τους αγωγούς ψυκτικού μέσου,
δώστε παραπάνω προσοχή να τους κόψετε και να
τους εκχειλώσετε σωστά. Αυτό θα σας εξασφαλίσει
αποδοτική λειτουργία και μειώνει την ανάγκη
για μελλοντική συντήρηση. Για τα μοντέλα με
R32/R290, τα σημεία σύνδεσης των αγωγών
θα πρέπει να βρίσκονται εξωτερικά του
δωματίου.
1. Μετρήστε την απόσταση μεταξύ της εσωτερικής
και εξωτερικής μονάδας
2. Χρησιμοποιώντας κοπτικό, κόψτε τον αγωγό λίγο
παραπάνω από τη μετρημένη απόσταση.
3. Βεβαιωθείτε ότι ο αγωγός είναι κομμένος σε
τέλεια γωνία 90°.
Μοντέλο Απόδοση (BTU/h) Μέγιστο Μήκος (m)
Μέγ.Υψομετρ. Διαφ. (m)
R410A,R32
Inverter Split Air
Conditioner
R410A, R32 Fixed-speed
Split Air Conditioner
R22 Fixed-speed
Split Air Conditioner
ΜΗΝ ΠΑΡΑΜΟΡΦΩΝΕΤΕ ΤΟΝ ΑΓΩΓΟ
ΚΑΤΑ ΤΗ ΚΟΠΗ
Να είστε ιδιαίτερα προσεκτικοί να μην
καταστρέψετε, λυγίσετε ή παραμορφώσετε τον
αγωγό κατά τη διάρκεια κοπής. Αυτό μπορεί
δραστικά να μειώσει την απόδοση θέρμανσης της
μονάδας.
Διαγώνιο Τραχύ Παραμορφωμένα
