Σελίδα 27
> 3 ≤ 6
0.75
> 6 ≤ 10
1
> 10 ≤ 16
1.5
> 16 ≤ 25
2.5
> 25 ≤ 32
4
> 32 ≤ 40
6
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΠΡΙΝ ΤΙΣ ΗΛΕΚΤΡΟΝΙΚΕΣ Ή ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ
ΔΙΕΡΓΑΣΙΕΣ, ΑΠΟΣΥΝΔΕΣΤΕ ΤΗ ΚΥΡΙΑ
ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ ΑΠΟ ΤΟ ΣΥΣΤΗΜΑ
Βήμα 6: Συνδέστε το καλώδιο σήματος
Το καλώδιο σήματος επιτρέπει την επικοινωνία
μεταξύ εξωτερικής και εσωτερικής μονάδας. Θα
πρέπει πρώτα να επιλέξετε το σωστό μέγεθος
καλωδίου πριν πραγματοποιήσετε τη σύνδεση.
Τύποι Καλωδίων
• Εσωτερικό Καλώδιο Παροχής (Αν εφαρμόζεται)
H05VV-F ή H05V2V2-F
• Εξωτερικό Καλώδιο Παροχής H07RN-F ή
H05RN-F
• Καλώδιο σήματος: H07RN-F
Ελάχιστη Διατομή Καλωδίου για καλώδια
Ρεύματος και Σήματος (προς αναφορά) (δεν
ισχύουν για Βόρεια Αμερική)
ΕΠΙΛΕΞΤΕ ΚΑΤΑΛΛΗΛΟ ΜΕΓΕΘΟΣ ΚΑΛΩΔΙΟΥ
Το κατάλληλο μέγεθος του καλωδίου τροφοδοσίας,
του καλωδίου σήματος, του καλωδίου ασφαλείας
και του διακόπτη καθορίζεται από το μέγιστο
ρεύμα που ενδείκνυται από τη συσκευή. Ανατρέξτε
στο ταμπελάκι που βρίσκεται στον πίνακα, ώστε
να επιλέξετε το σωστό μέγεθος καλωδίου, την
ασφάλεια ή τον διακόπτη.
1. Ανοίξτε και στερεώστε το μπροστινό πάνελ, ανοίξ
-
τε τα καπάκια από τις δύο ασφάλειες, ξεβιδώστε
την μια βίδα και στην συνέχεια κρατήστε τις δύο
άκρς της κάτω πλευράς του πάνελ που είναι μαρ
-
καρισμένες με “PULL”. Τραβήξτε τα προς τα πάνω
για να απελευθερώσετε τις ασφάλειες και αφαιρέ
-
στε προς τα κάτω την κάτω πλευρά του πάνελ.
2. Ανοίξτε το κάλυμμα των καλωδίων για συνδέσετε
την καλωδίωση.
3. Ξεβιδώστε τον σφιγκτήρα των καλωδίων του τερ
-
ματικού και κρατήστε τον στην άκρη.
4. Βλέποντας το πίσω μέρος της μονάδας, αφαιρέστε
το πλαστικό πάνελ στο κάτω μέρος της αριστερής
πλευράς.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΟΛΕΣ ΟΙ ΚΑΛΩΔΙΩΣΕΙΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ
ΑΠΟΛΥΤΑ ΣΥΜΦΩΝΕΣ ΜΕ ΤΟ ΔΙΑΓΡΑΜΜΑ
ΚΑΛΩΔΙΩΣΗΣ ΠΟΥ ΒΡΙΣΚΕΤΑΙ ΣΤΟ ΕΣΩΤΕΡΙΚΟ
ΜΕΡΟΣ ΤΟΥ ΚΑΛΥΜΜΑΤΟΣ ΚΑΛΩΔΙΩΝ ΤΗΣ
ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ.
5. Τροφοδοτήστε το καλώδιο σήματος μέσω αυτής
της υποδοχής, από το πίσω μέρος της μονάδας
στο μπροστινό.
6. Βλέποντας το μπροστινό μέρος της μονάδας, ται
-
ριάξτε τα χρώματα των καλωδίων με τα ταμπελά-
κια στο τερματικό, ενώστε την επαφή και σφιχτά
βιδώστε κάθε καλώδιο στην αντίστοιχη υποδοχή.
Ονομαστική Ένταση
Ρεύματος Συσκευής (Α)
Διατομή Καλωδίου
(mm²)
και
και
και
και
και
και
Page 25
> 3 ≤ 6
0.75
> 6 ≤ 10
1
> 10 ≤ 16
1.5
> 16 ≤ 25
2.5
> 25 ≤ 32
4
> 32 ≤ 40
6
ΣΗΜΕΙΩΣΗ: Αν το μέγεθος των καλωδίων είναι
πολύ μεγάλο, αφαιρέστε πρώτα το αφαιρούμενο
πάνελ για να δημιουργήσετε αρκετό χώρο για την
τροφοδότηση των καλωδίων. Σε περίπτωση που
χρειαστεί να αφαιρεθεί όλο το κέλυφος ή η σωλήνα
αποστράγγισης, αγαιρέστε πρώτα το διάφραγμα.

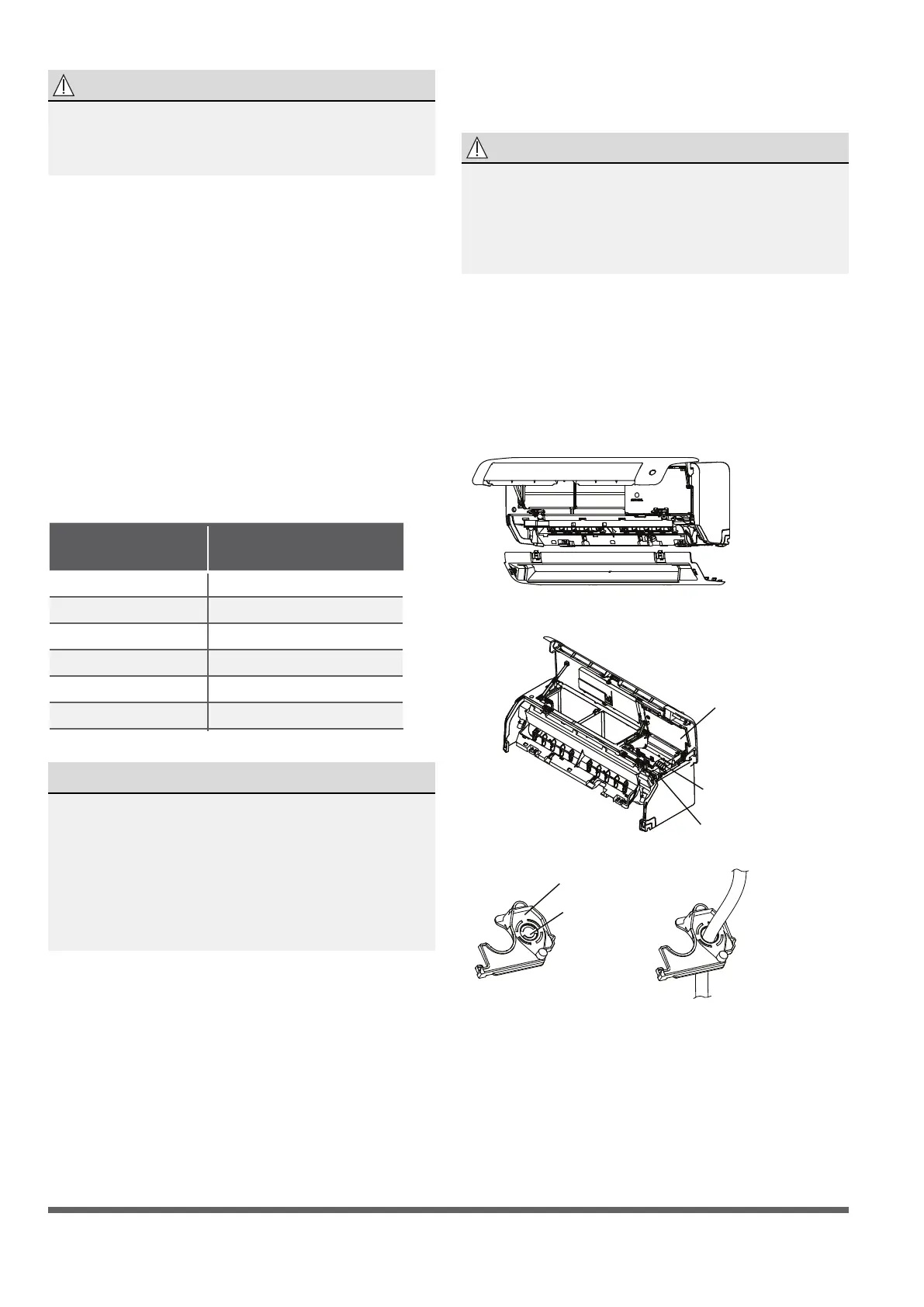

Πρώτα ανοίξτε το μπροστινό καπάκι και
αφαιρέστε την κάτω πλευρά του πάνελ.
Ανοίξτε το κάλυμμα
καλωδίων
Τερματικό
Σφιγκτήρας καλωδίου
Διάφραγμα (άποιες
μονάδες)
Αφαιρούμενο
πάνελ
