involight IP PAR1818 - Teil 3: Funktionen; Anschlüsse, Bedien- und Anzeigeelemente; Betriebsarten und Einstellung des On-Board Menüs

5
Teil 3: Funktionen:
3.1 Anschlüsse, Bedien- und Anzeigeelemente:

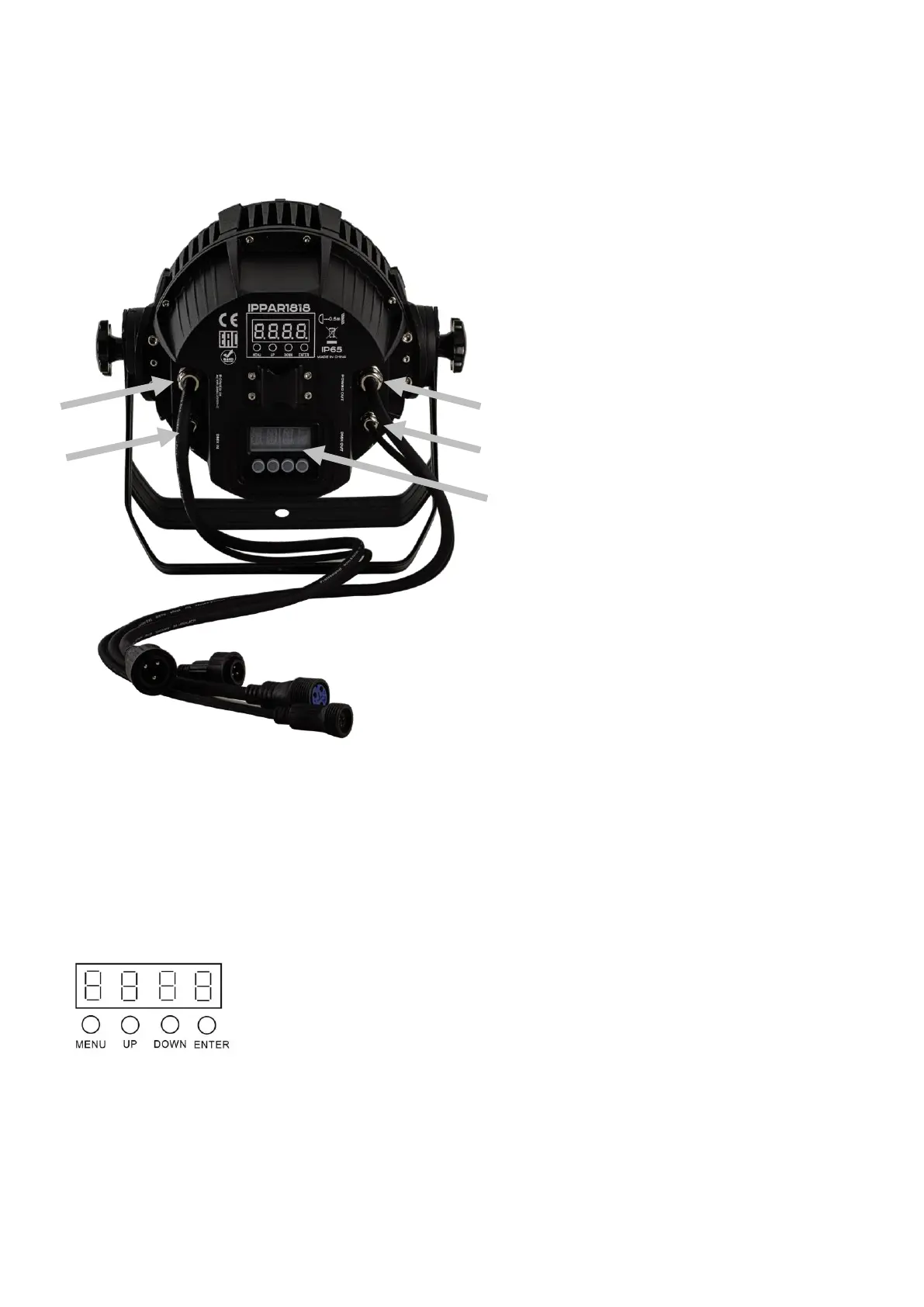

Rückseite:
3.2 Betriebsarten und Einstellung des On-Board Menüs:
Das Gerät kann im automatischen, musikgesteuerten, Slave- oder im DMX-Modus betrieben werden. Sie können
die verschiedenen Betriebsarten und über das On-Board Menü einstellen und beeinflussen. Im DMX-Modus
werden die Funktionen auf 3, 5, 7 oder 12 Kanälen gesteuert. Sie können den IP PAR1818 mit jedem
handelsüblichen DMX-Controller steuern.
MENU - Zur Wahl der Betriebsart.
ENTER - Aktiviert den Einstellvorgang eines Menüpunkts oder speichert eine Einstellung.
UP - Erhöht Werte beim Einstellvorgang.
DOWN - Verringert Werte beim Einstellvorgang.
1. POWER IN : Fest verbundenes Netzkabel mit
verschraubbarem spezial Kabelstecker (staub-
und strahlwassergeschützt nach IP65).
Netzanschlusskabel mit Schuko-Stecker inklusive.
2. POWER OUT : Fest verbundenes Netzkabel
mit verschraubbarem spezial Kabelstecker (staub-
und strahlwassergeschützt nach IP65).
3. DMX IN : Fest verbundenes DMX-Kabel mit
verschraubbarem spezial Kabelstecker (staub-
und strahlwassergeschützt nach IP65) zum
Anschließen eines DMX-Kontrollgerätes (z.B.
DMX-Mischpult)
4. DMX OUT : Fest verbundenes DMX-Kabel mit
verschraubbarem spezial Kabelstecker (staub-
und strahlwassergeschützt nach IP65) zum
Weiterleiten des DMX-Steuersignals.
5. LED-DISPLAY: Anzeige der Betriebsarten und
weiterer Systemeinstellungen
1.
3.
2.
4.
5.
