ISE POWER TOWER - Page 17

5
5
6
25
25
25
25
26
26
26
26
26
26
26
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
33
18
18
18
18
35
35
35
35
35
35 35
35
35
35
35
35
35
35
1
1
2
3
3
-2-

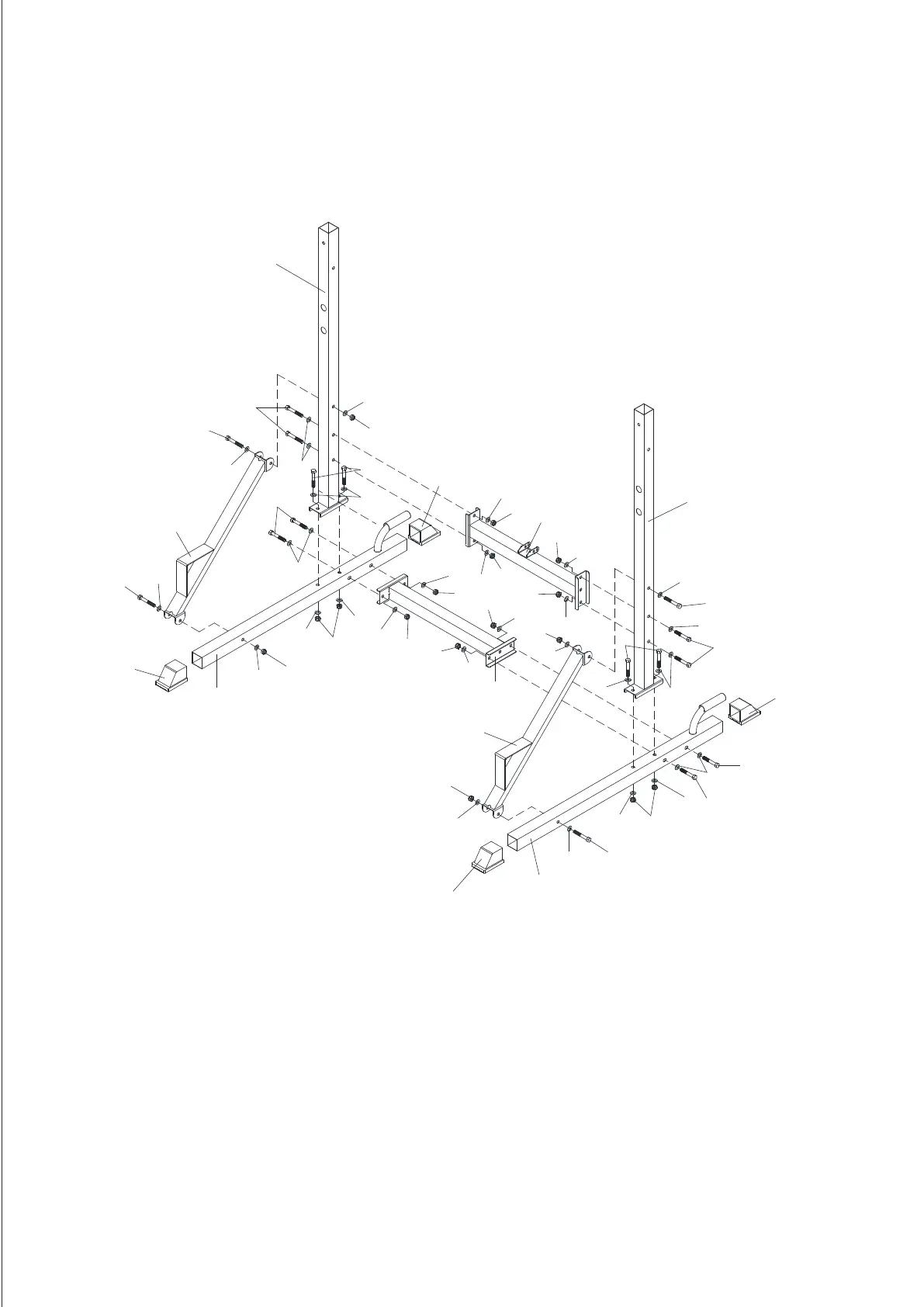

MONTAGEANLEITUNG
SCHRITT 1
1. Befestigen Sie die vier quadratischen 50-mm-Endkappen (18) am unteren Rohr (1).
2.
Befestigen Sie die untere Connecttube (2) mit vier Sechskantschrauben M10X65mm (26), acht M10-
Unterlegscheiben (33) und vier M10-Nylon-Muttern (35) an der unteren Tube (1).
3.
Befestigen Sie den unteren Pfostenrahmen (3) mit vier Sechskantschrauben M10X65mm (26), acht
M10 Unterlegscheiben (33) und vier M10 Nylon-Muttern (35) an der unteren Tube (1).
4.
Befestigen Sie das obere Verbindungsrohr (6) mit vier M10X65mm-Sechskantschrauben (26), acht
M10-Unterlegscheiben (33) und vier M10-Nylon-Muttern (35) am unteren Pfostenrahmen (3).
5.
Befestigen Sie die Push-Up-Stange (5) mit vier M10X70-mm-Sechskantschrauben (25), acht M10-
Unterlegscheiben (33) und vier M10-Nylon-Muttern (35) am unteren Rohr (1) und am unteren
Pfostenrahmen (3).
