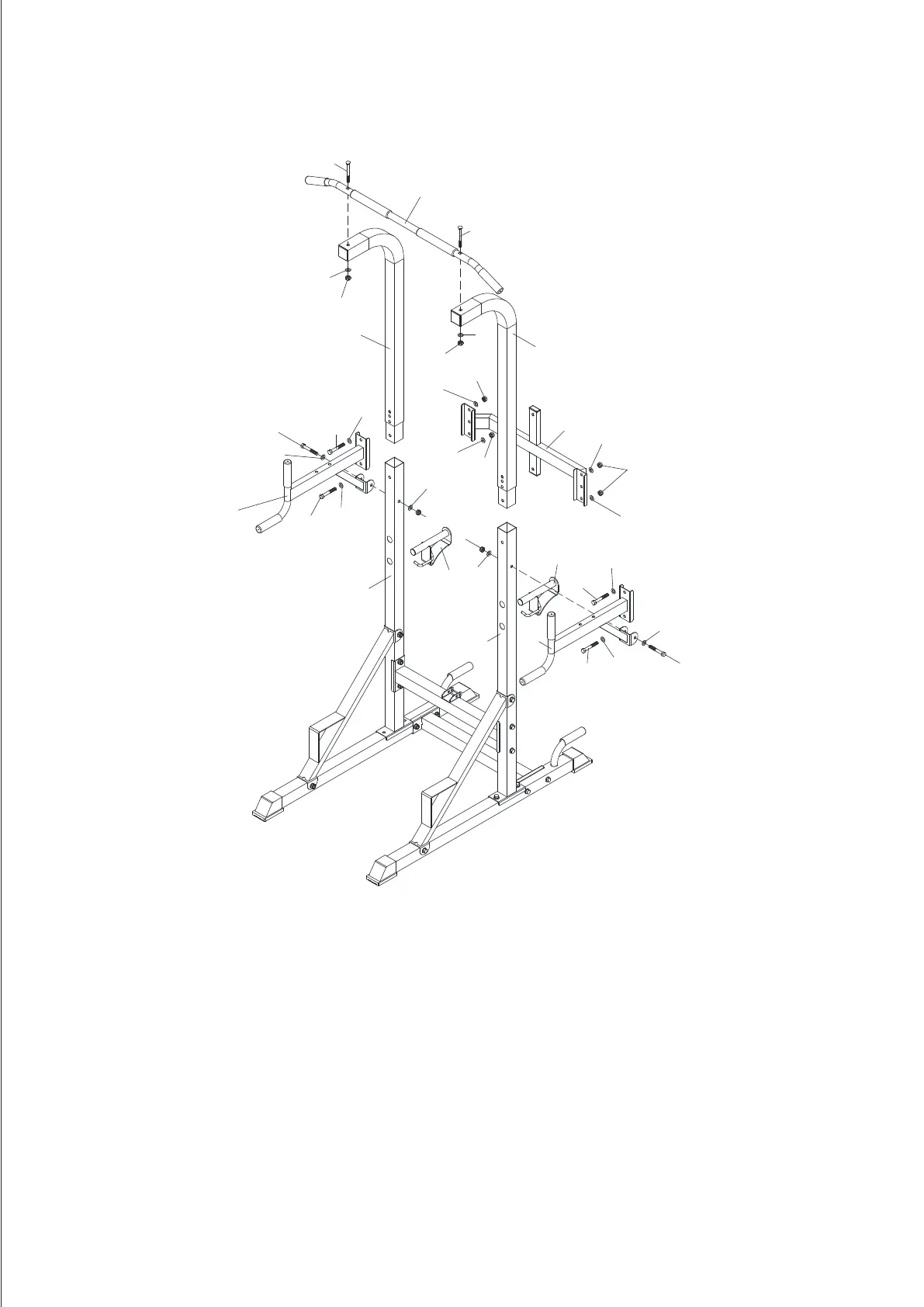

SCHRITT 2
1. Befestigen Sie das nach oben aufrechte Gestell (7) an dem nach unten aufrechten Gestell (3).
2.
Befestigen Sie das Flandle-Rohr (4) und das hintere Polsterrohr (9) mit vier M10X70mm Flex-Bolzen
(25), acht M10-Unterlegscheiben (33) und vier M10 Nylonmuttern (35) am Up-Pfosten-Rahmen (7) und
am Down-Pfosten-Rahmen (3).
3.
Befestigen Sie den Hochzug (8) mit zwei M8X85mm-Bolzen (27), zwei M8-Unterlegscheiben (32) und
zwei M8-Nylon-Muttern (34) am Aufrichtpfosten (7).
4. Setzen Sie das Flandle-Rohr (12) in den unteren Pfostenrahmen (3) ein.
-3-
MONTAGEANLEITUNG
7
7
4
4
3
3
8
9
12
12
25
25
25
25
25
25
27
27
32
32
33
33
33
33
33
33
33
33
33
33
33
33
34
34
35
35
35
35
35
