El sistema de refrigeración Isotherm Compact Classic
está proyectado específi camente para la instalación en
frigorífi cos para embarcaciones a vela o motor. El aparto
está dotado de todos los componentes necesarios para
su fácil montaje, sin necesidad de aparatos especiales.
Está cargado en fábrica con el gas refrigerante y listo
para su uso. Para simplifi car la instalación, el sistema
viene dividido en dos partes: el compresor/condensator
y el evaporador. Estas dos partes se conectan entre sí
mediante un tubo fl exible provisto de conectores rápi-
dos, que se pueden fácilmente conectar y desconectar
repetidamente sin tener ninguna pérdida de gas refrige-
rante. Para obtener buenos resultados de funcionamien-
to, es necesario lo siguiente:
● El frigorífi co debe estar bien aislado. Usar espuma de
poliuretano o similar de 30 mm de espesor para aparatos
de hasta 50 lts, 50 mm para aparatos de hasta 80 lts. y de
100 mm para aparatos más grandes.
● La capacidad de la batería debe ser de al menos 75 Ah
para tener la acumulación de energía necesaria durante
el funcionamiento del compresor.
● Todos los dispositivos de alimentación eléctrica como
el alternador, el regulador, los cables eléctricos y los co-
nectores a la batería deben estar en buenas condiciones.
Instalación
Compresor

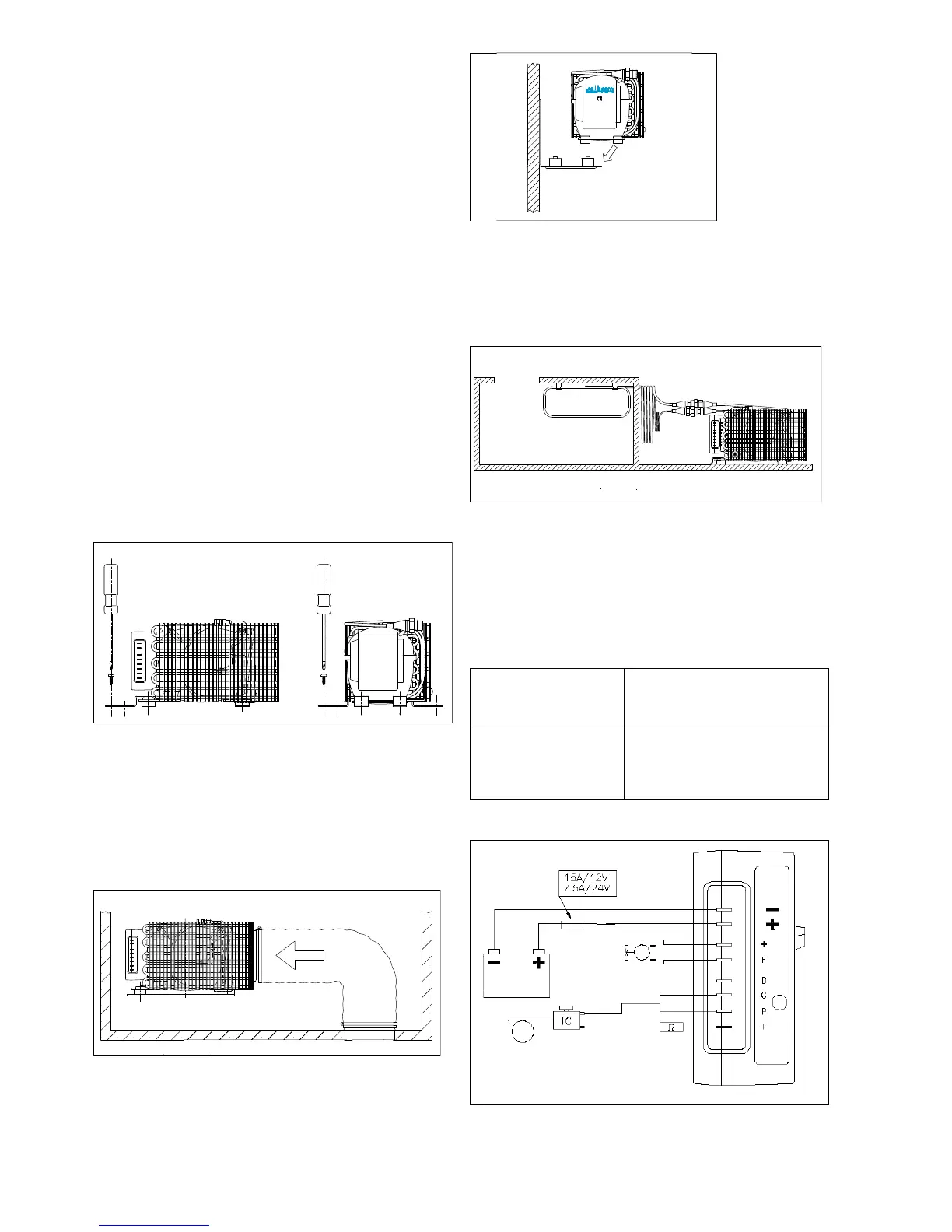

El compresor/condensador se debe instalar en posición ho-
rizontal, puede funcionar constantemente hasta una inclina-
ción de 30°. (Fig. 1)
Fig. 1
A pesar de que el aparato puede funcionar a una tempera-
tura de hasta 45°C, debe estar instalado en un lugar lo más
ventilado posible. Si el aparato se instala en un espacio
reducido, la ventilación puede ser mejorada mediante una
apertura de aire o rejilla de 0.5 dm³ en la parte superior e in-
ferior del lugar de instalación. La ventilación puede mejorarse
instalando un kit con tubo de ventilación (accesorio opcional
n° SBE00004AA) (fi g.2)
Fig. 2
El compresor es muy silencioso durante el funcionamiento y
puede instalarse en un armario, guardarropa, compartimento
de estiba o debajo del fregadero. Usando la base de fi jación
opcional ”click-on” (cod. SGE00002AA), el compresor se
puede instalar sujeto a una pared.
Fig. 3
Posicionar el compresor sufi cientemente cerca de donde se
vaya a instalar el evaporador en el frigorífi co de modo que no
se supere la longitud del tubo de conexión (2 mts). Asegu-
rarse de que hay espacio sufi ciente para manipular y poder
conectar los conectores rápidos (fi g. 4)
Fig. 4
Electricidad
La unidad electrónica debe ser siempre conectada directa-
mente a la batería o al interruptor principal (+ con +, - con -).
Es muy importante instalar el cable eléctrico de dimensiones
correctas para la alimentación del equipo. Si se tiene que
instalar un interruptor, debe aguantar una carga de mínimo
15 A.
* Distancia de la batería a la unidad electrónica.
Dimension del cable
mm²
Longitud máxima*
(metros)
2.5
4
6
0 – 2,5
2,5 – 6
6 – 10
Fig.5
16
Moreno
Azul
Rojo
Negro
