Radiador mural a gas
Echo XC, XN y EN
Instrucciones de Instalación y Mantenimiento
Verificar el kit de tubos
Cuando instale el radiador Echo se debe asegurar de que los
tubos se ajustan a la instalación que quiere realizar. Los kits de
tubos disponibles son:
Modelo
Descripción
18
Kit ventosa estándar (ø 60/90 mm) L = 450 mm con
terminal exterior
Kit ventosa estándar (ø 60/90 mm) L = 900 mm con
terminal exterior
Kit ventosa especial (ø 60/90 mm) L = 900 mm
para
montaje desde el interior del local
30
Kit ventosa estándar (ø 70/110 mm) L = 450 mm con
terminal exterior
Kit ventosa estándar (ø 70/110 mm) L = 900 mm con
terminal exterior
Kit ventosa especial (ø 70/110 mm) L = 900 mm
para
montaje desde el interior del local
45
Kit ventosa estándar (ø 80/130 mm) L = 450 mm con
terminal exterior
Kit ventosa estándar (ø 80/130 mm) L = 900 mm con
terminal exterior
Kit ventosa especial (ø 80/130 mm) L = 900 mm
par
a
montaje desde el interior del local

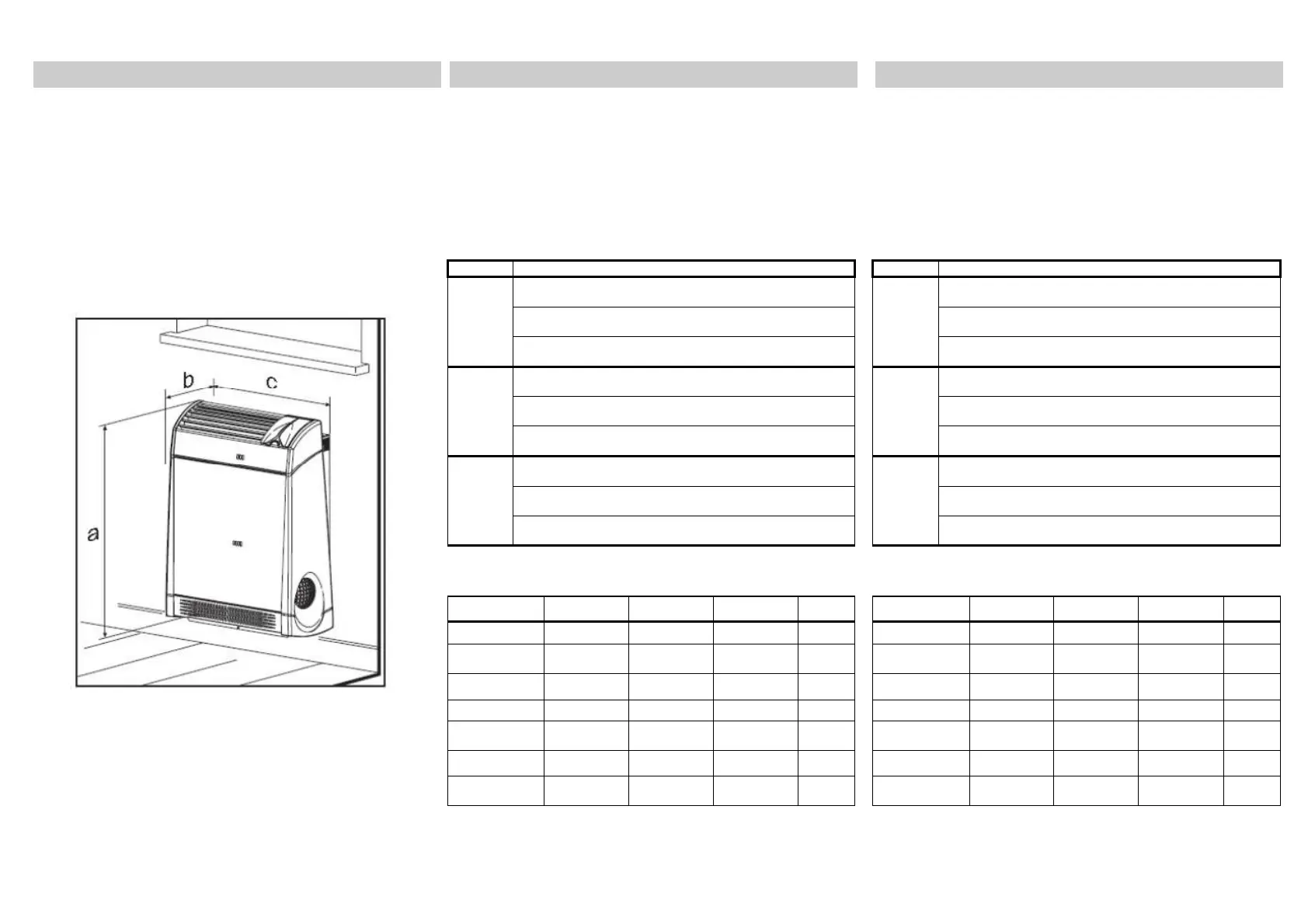

DIMENSIONES Y PESO
Descripción 18 30 45
Alto [a] 650 650 650 mm
Alto [a]
compact
580 580 580 mm
Profundo [b] 225 225 225 mm
Ancho [c] 508 658 808 mm
Ancho [c]
compact
390 570 570 mm
Peso 17,5 26,5 36 Kg
Peso
compact
16,5 25 34 kg
