Panel function introduction
手順:
IT8702を例にとると、拡張ケーブルでメインフレームを接続し、拡張フレームのインターフェースを
拡張します。IT8702メインフレームのメニューで、
+
「
Expand module
」を選択し、ONを
選ぶことで、拡張機能を有効にします。

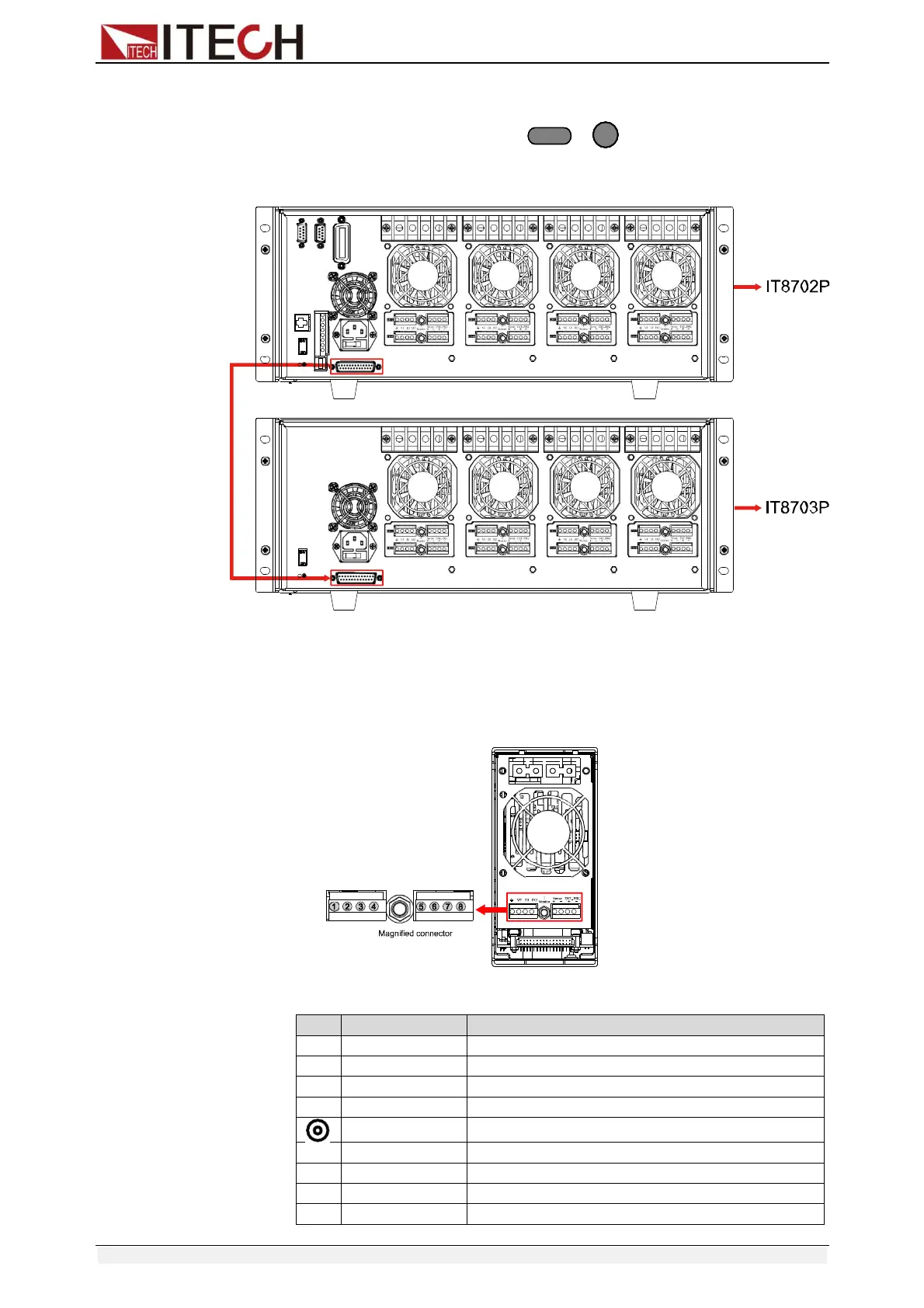

Figure 3-8 Expand connections
3.6
リンクの制御
各モジュールのリアパネルには、8ピンのコネクターがあります。ここでは、8ピンの機
能を詳しくご紹介します。
Fig 3-9 Terminals on single-channel module rear panel
No. Pin
説明
1
GND
グランド
2
VF
電圧障害表示端子
3
DI
デジタル入力端子
4
DO
デジタル出力端子
I Monitor
電流モニタ出力
5
Sense +
電圧リモート測定端子(+)
6
Sense -
電圧リモート測定端子(-)
7
Ext_PRG+
外部アナログ制御端子(+)
8
Ext_PRG-
外部アナログ制御端子(-)
Shift
4
