Operations introduction
 I: LED定電流源の出力電流;
 Vd:ダイオードのブレークオーバー電圧 (string);
 R:一定の抵抗値.

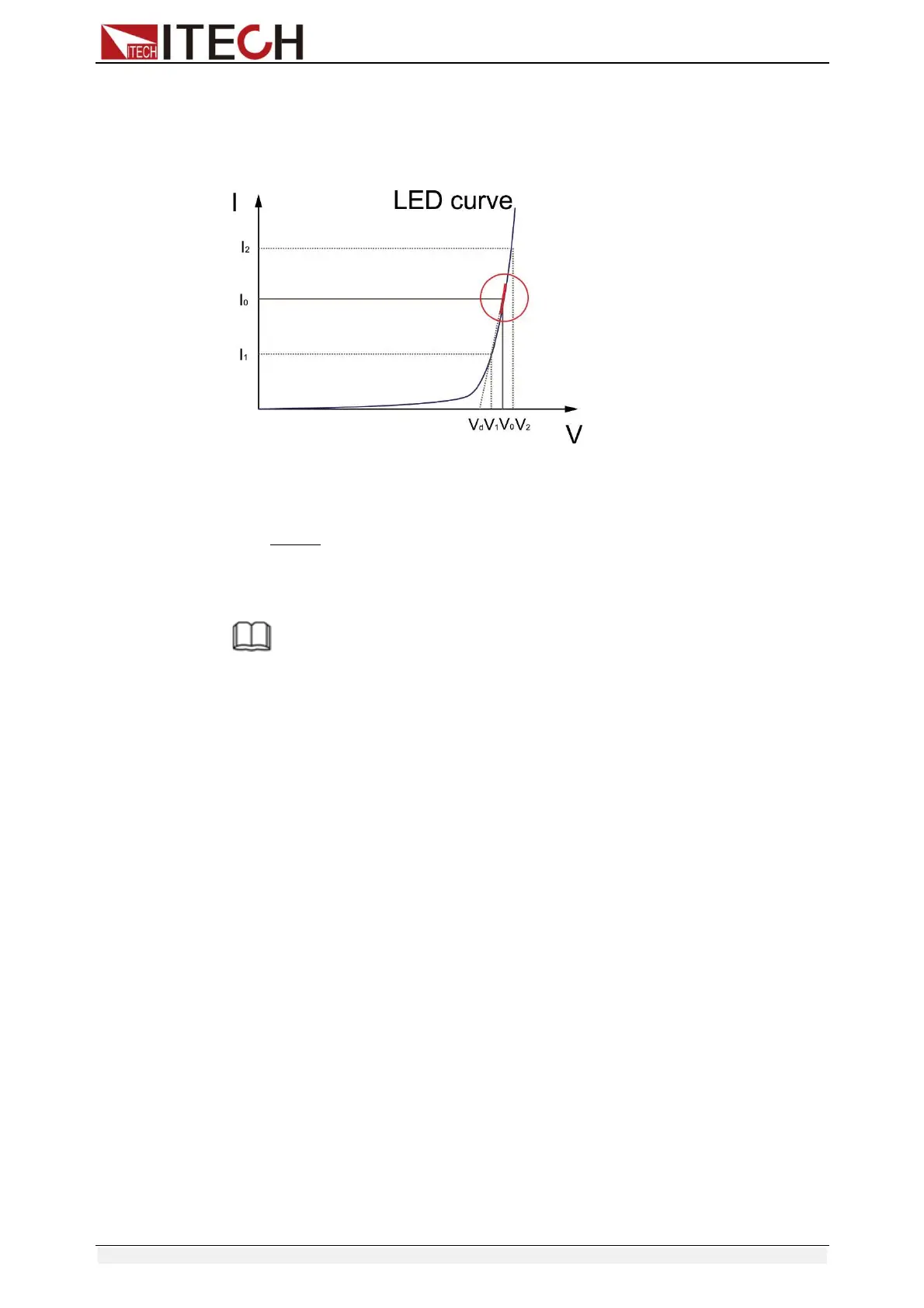

V-I curve of LED is as shown below.
上記の4つのパラメータとLEDのV-Iカーブから、RとVdの値を算出することができます。
R =
V
2
−V
1
I
2
− I
1
V
d
= V
o
− (I
0
× R )
NOTE
V2、V1、I2、I1の値は、上の赤丸で示したように、LEDの静的動作点に近い値にする
必要があります。
または、以下の方法でRとVdの値を算出することができます。.
Vd=V*0.8
R=0.2V/I
