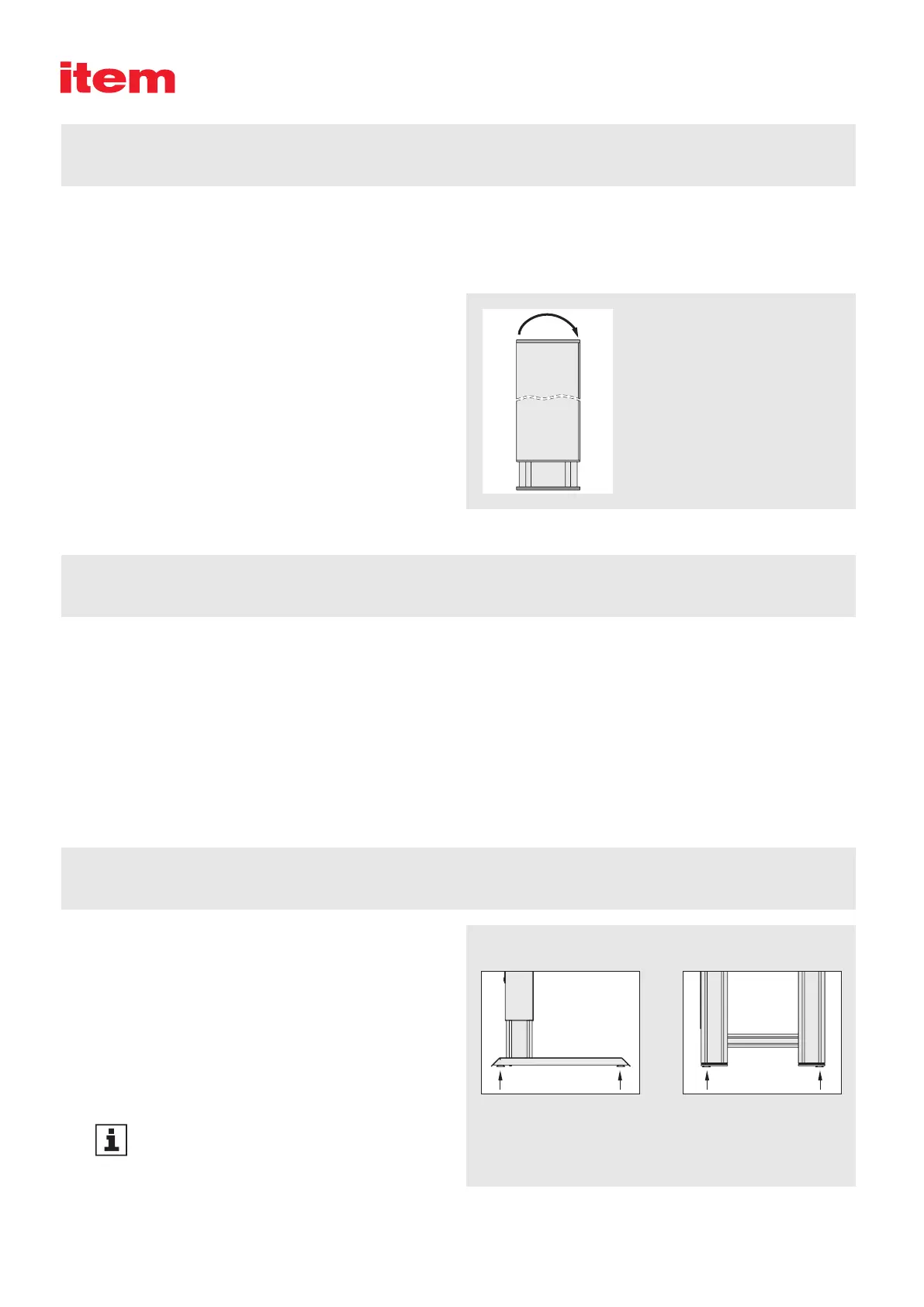

8
M
Einzelsäule 1000 N
Tisch E 2 Säulen 2000 N verteilt
Tisch 4E 4 Säulen 4000 N verteilt
zul. Biegemoment im Hubbetrieb 120 Nm
Geschwindigkeit 25 mm/s
Temperaturbereich -5°C bis +40°C
Schallemission < 70 dB (A)
Hubbereich Tisch E 680 mm – 1060 mm
Hubbereich Tisch 4E 680 mm – 1100 mm
Lagertemperatur -25 °C bis +70 °C
Relative Luftfeuchtigkeit 5 % bis 85 %
Luftdruck > 84 kPa, entsprechen Aufstellhöhe < 1400 m über NN
Bei Aufstellhöhen > 1400 m sind die Belastungswerte um 15% reduziert.
Der höhenverstellbare Arbeitsplatz ist vorgesehen für den ortsfesten Einsatz
in wettergeschützten Bereichen.
Kein Auftreten von Schimmelwachstum und Schwamm sowie keine Nage-
tiere oder andere tierische Schädlinge.
Aufstellung und Betrieb nicht in unmittelbarer Nachbarschaft von industri-
ellen Anlagen mit chemischen Emissionen.
Aufstellung und Betrieb nicht in der Nähe von Sand- oder Staubquellen.
Aufstellung und Betrieb nicht in Bereichen, in denen regelmäßig Stöße
mit hohem Energieinhalt auftreten, hervorgerufen z. B. von Pressen oder
Schwermaschinen.
Beständig gegen viele im Fertigungsbereich übliche Medien wie Benetzung
mit Wasser, Mineralöl, Fett, und Waschmitteln. Bei Zweifel an der Wider-
standsfähigkeit gegen bestimmte Chemikalien, z. B. bei Prüföl, legierten
Ölen, aggressiven Waschsubstanzen, Lösungsmitteln oder bei Bremsflüssig-
keit empfehlen wir die Rücksprache mit Ihrer Fachvertretung.
Längerer Kontakt mit stark sauer oder basisch reagierenden Stoffen muss
vermieden werden.
Bei Betrieb in stark salzhaltiger Luft, Rücksprache mit dem Hersteller halten
Um den montierten, höheneinstellbaren Arbeitsplatz aufzustellen, benötigen
Sie eine Wasserwaage.
Betriebsstörungen durch fehlerhaftes Aufstellen und fehlerhafte Inbetriebnah-
me sind möglich, der höheneinstellbare Arbeitsplatz kann beschädigt werden
und die Lebensdauer kann beeinträchtigt werden.
Den Arbeitstisch auf unebenem Untergrund in Waage setzen. Die Tischfläche
und die Tischsäulen rechtwinklig zueinander montieren und die Tischsäulen in
Hubrichtung achsparallel ausrichten.
Tischsäulen nicht auf Biegung belasten.
Tischsäulen initialisieren (Reset), bevor sie mechanisch starr verbunden sind.
Die höhenverstellbaren Arbeitstische E und Arbeitstische 4 E
sind ab Werk bereits initialisiert und einsatzbereit.
Maximale Belastung des Auslegers 200 N
Durch Auswahl und Aufbau entsprechender Komponenten, geeignet für
den Einsatz in elektrostatisch gefährdeten Bereichen. Rücksprache mit
Ihrer item-Fachvertretung wird empfohlen.
4. Aufstellen des höhenverstellbaren Arbeitstisches
4.1 Umgebungsbedingungen
Tisch E Tisch 4 E
Den Arbeitstisch mit der Hand durch Eindrehen oder Herausdrehen der
Stellfüße unter den Tischsäulen in eine waagerechte Position bringen und
mit einer Wasserwaage kontrollieren.
4.2 Ausrichten
3. Betriebsdaten
Bei der Auslegung von Arbeitstischen ist
die Momentbelastung M
max.
= 140 Nm des
Tischsäulensatzes zu berücksichtigen.
