Steuergeräte
Die Synchronsteuerungen dienen zur Steuerung von höhenver-
stellbaren Tischsystemen von 2 oder 4 Tischsäulen
2 Tischsäulen EU; 230 VAC
USA/CDN; 120-277 VAC
4 Tischsäulen EU; 230 VAC
USA/CDN; 120-277 VAC
Die Steuerung und der Handschalter müssen den örtlichen Gegebenheiten
entsprechend positioniert und befestigt sein, bei Bedarf Lage verändern.
Der Montageort sollte trocken, staubfrei und ohne direkte Sonneneinstrah-
lung sein.
Die Umgebungstemperatur zum Betrieb der Steuerung darf 5° C nicht unter-
schreiten und 35° C nicht überschreiten.
Montieren Sie daher die Steuerung:
- nicht über oder vor Wärmequellen (z. B. Heizkörper),
- nicht an Stellen mit direkter Sonneneinstrahlung,
- nicht in kleinen, unbelüfteten, feuchten Räumen,
- nicht auf oder in der Nähe von leicht entzündlichen Materialien und
- nicht in der Nähe von Hochfrequenzgeräten
(z. B. Sender, Bestrahlungsgeräte oder ähnliche Geräte).
Achten Sie darauf, dass Anschlusskabel und elektrische Zuleitungen nicht
geknickt, gezogen oder mechanisch belastet werden. Besonders im Fußbe-
reich der Tischsäulen (Sicherheitsbereich ca.10 mm um die Tischsäulenfüße)
dürfen die Kabel nicht geklemmt werden.
Zum Schutz gegen Überspannungen, wie sie bei Gewittern auftreten können,
empfiehlt sich die Installation eines Überspannungsschutzes. Lassen Sie
sich von Ihrem Elektroinstallateur beraten.
Öffnen Sie nie das Gehäuse der Steuerung oder des Netzteils! Durch
unbefugtes Öffnen des Gehäuses und unsachgemäße Reparaturen können
Gefahren für die Benutzer entstehen und der Gewährleistungsanspruch
erlischt. Das Öffnen oder Reparaturen der elektrischen Einrichtungen darf
nur vom Personal des Herstellers durchgeführt werden!
Lassen Sie keine Flüssigkeit in das Innere der Steuerung oder des Netzteils
eindringen, da sonst elektrische Schläge oder Kurzschlüsse die Folge sein
könnten!
Die Steuerung und der Handschalter dürfen nur mit einem trockenen oder
leicht befeuchteten Tuch gereinigt werden.
Bei Funktionsstörungen wie zum Beispiel Rauch- oder Geruchsentwicklung
oder ungewöhnliche Geräusche oder bei sichtbaren äußerlichen Beschä-
digungen, darf das Gerät nicht weiter betrieben werden. Ziehen Sie den
Netzstecker!
Die Steuerung darf ausschließlich mit item Tischsäulen eingesetzt werden!
Die Einschaltdauer beträgt 10%, dass heißt die Tischsäulen
können 2 Minuten im Dauerbetrieb fahren und schalten
anschließend für 18 Minuten ab
Alle Steckverbindungen auf korrekten Sitz prüfen.
Mit Netzkabel Stromversorgung herstellen.

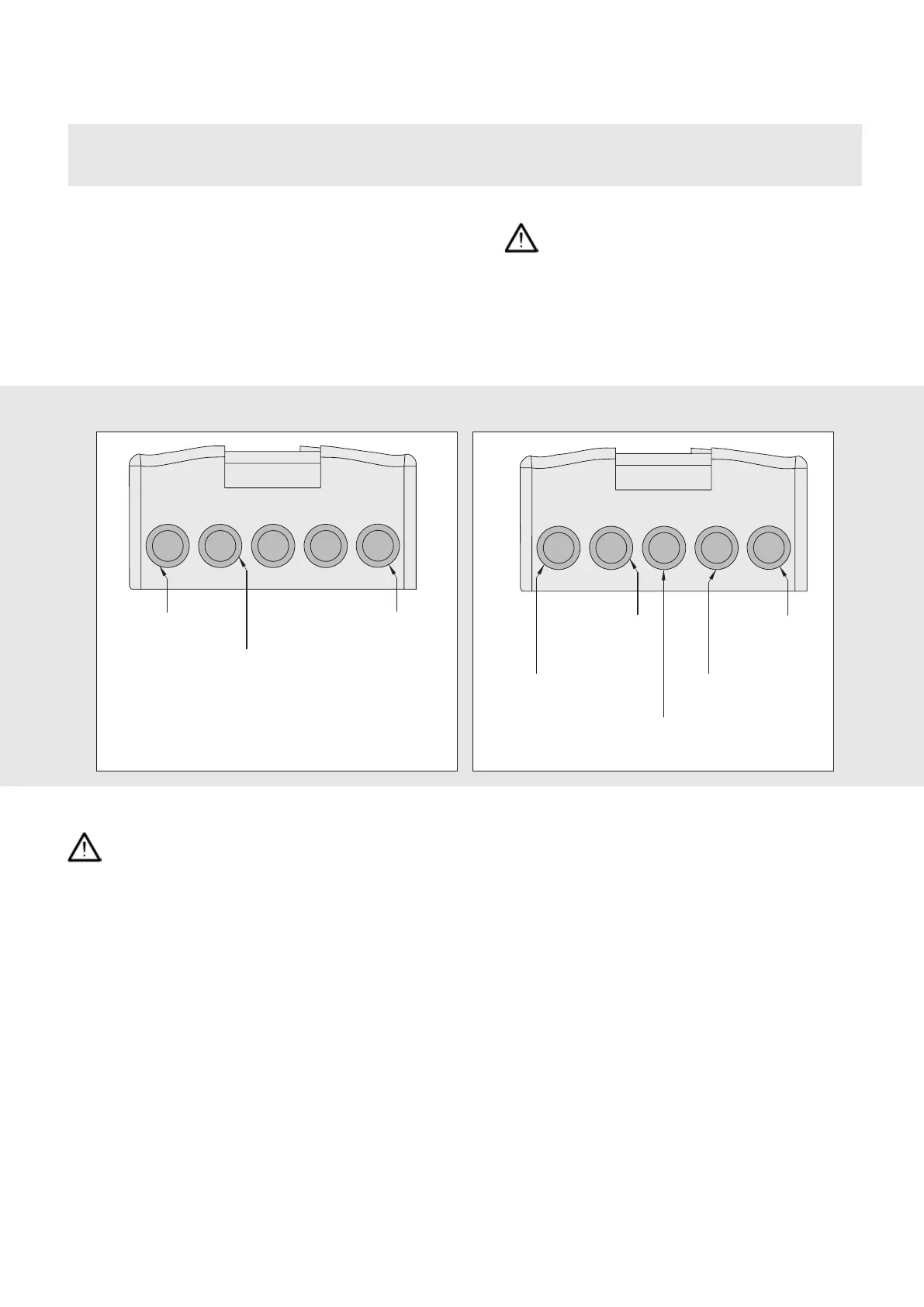

8-pol. DIN Buchse
Tischsäule 2
6-pol. DIN Buchse
Handschalter
6-pol. DIN Buchse
Handschalter
8-pol. DIN Buchse
Tischsäule 1
8-pol. DIN Buchse
Tischsäule 1
8-pol. DIN Buchse
Tischsäule 2
8-pol. DIN Buchse
Tischsäule 3
8-pol. DIN Buchse
Tischsäule 4
Beachten Sie bei der Montage und dem Betrieb der Steuerung folgendes:
Tisch E: ST2 Tisch 4 E: ST4
5. Elektrischer Anschluss höhenverstellbarer Arbeitstisch
