Schroef de dop(b) op de klepsteel(a). Trek de klepsteel langzaam uit, totdat de uitlaatdruk zich-
zelf hersteld in de regelaar en het hevel systeem de afslagveiligheid opent. Dit werkt enkel als
de uitlaatdruk pd van de regelaar kleiner is dan de afslagdruk pdso en groter dan de af-
slagdruk pdsu!!
Zorg ervoor dat de dop(b) weer terug geplaatst wordt op het huis.
Inbedrijfstellen SSV 033 / SSV-I ( hoge drukafslagveiligheid).
Schroef de dop(b) op de klepsteel(a). Trek de klepsteel langzaam uit, totdat de uitlaatdruk zich-
zelf hersteld in de regelaar en het hevel systeem de afslagveiligheid opent. Dit werkt enkel als
de uitlaatdruk pd van de regelaar kleiner is dan de afslagdruk pdso!!
Zorg ervoor dat de dop(b) weer terug geplaatst wordt op het huis.
Instelgereedschap en orificesleutel
Instelgereedschap:
Regelaar type 133  Pijpsleutel SW13
 Zeskant
Regelaar type 233/244  Pijpsleutel
1
/2” vierkant
SSV 033  Pijpsleutel SW 13 (zeskant)
SSV-I  Pijpsleutel SW 13 (zeskant)
SSV-II  Pijpsleutel SW 13 (zeskant) en een
schroevendraaier tbv post. C en D)
Pijpsleutel tbv het verwisselen van de orifice( zeskant):
Regelaar type 133  Pijpsleutel SW 25
Regelaar 233/244*)  Pijpsleutel SW 41
*) de regelaar type 244 is enkel verkrijgbaar met een orifice 27,5 mm.
Onderhoud en reparatie
Alle werkzaamheden dienen te worden uitge-
voerd onder drukloze omstandigheden. De loka-
le veiligheidseisen dienen te worden nageleefd.
• De afsluiters aan de inlaat- en uitlaatzijde die-
nen te zijn gesloten.
• De gasdruk moet naar nul worden terug-
gebracht door middel van afblaaskogel-kraan.
LET OP:

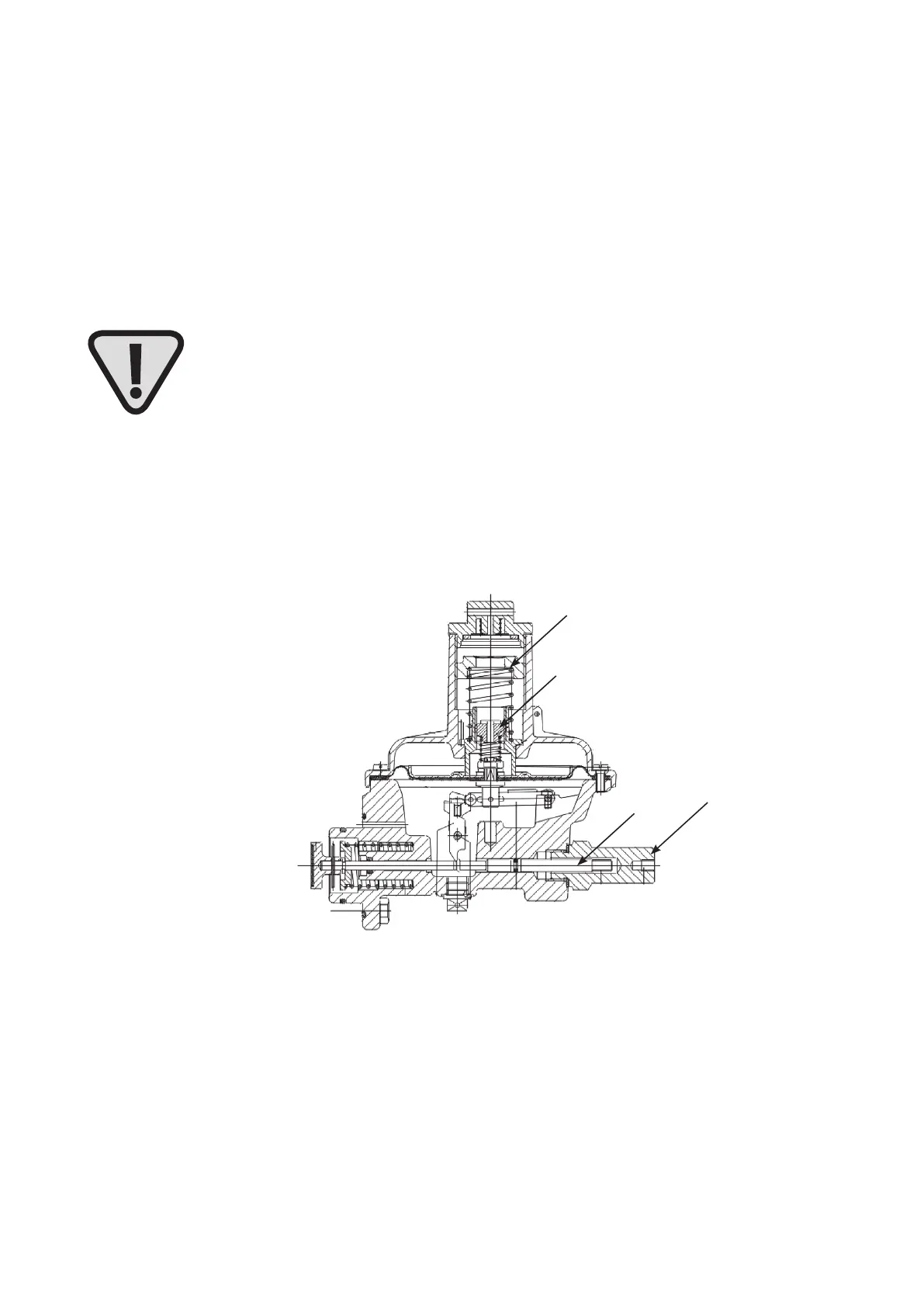

Bij het demonteren van het regel-
huis, dient eerst de regelveer te
worden losgeschroefd.
Inbedrijfstelling SSV-II (Hoge- en lage drukafslagveiligheid)
