16
RED
BLACK
BLUE
WHITE
RED
BLACK
BLUE
WHITE
Beim Schliessen des Gehäuses ist auf eine korrekte Positionierung der Dichtung zu achten!
4.2 - Spezifikation der Anschlussleistungen des AXONIC
Ausgang A: 4-adrige Anschlussleitung, (ø 4 mm).
Reihenfolge beim Anschluss an Rechenwerke und Zuordnung der Aderfarben:
1 - Weiß: Datenverbindung (D)
2 - Blau: Volumenimpuls A (P)
3 - Schwarz: Masse (-)
4 - Rot: Spannungsversorgung AXONIC (+)
Ausgang B: 3-adrige Anschlussleitung, Zuordnung der Aderfarben :
• Rot: Volumenimpuls B
• Schwarz: Masse (-)
• Weiß: DIR (Durchflussrichtung): high (1) = in Flussrichtung, low (0): gegen Flussrichtung
4.3 - Charakteristik der Impulsausgänge (A+B):
• Ausführung: Open drain
• Klassifizierung: EN1434-2 Klasse OB, OC und OD
• Polarität: Polarität gemäß Anschluss-Schema beachten!
• Max. Eingangsspannung: 30V DC
• Max. Eingangsstrom: 20mA
• Einschaltzustand (Puls ON): ≤0,3V bei 0,1 mA / ≤ 2V bei 27mA
• Ausschaltzustand (Puls OFF): ≥6 MΩ
• Max. Impuls-Frequenz: 128 Hz
• Impulswertigkeit: 8 Impulse/L bis 2500 L/Impuls (siehe Typenschild)
• Impulslänge: ≥ 5ms, optional bis 500ms (siehe Tabelle / Typenschild)
• Maximale Kabellänge: 10m.

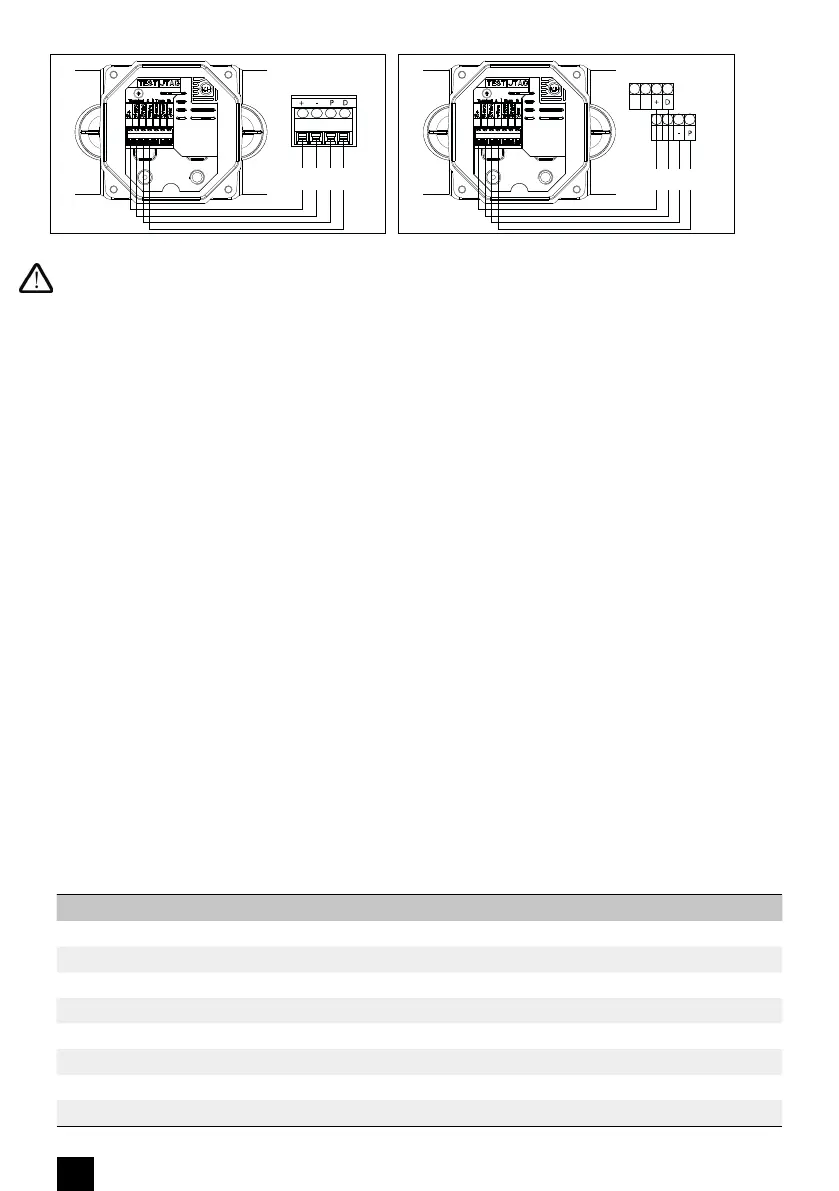

Anschluss Axonic an CF51, CF55 oder Anschluss Axonic an C800
DN65 - qp 25 DN80 - qp 40 DN100 - qp 60 DN150 - qp 150
Impulswertigkeit Impulslänge (ms)
8 p/L 5 n.a. n.a. n.a.
4 p/L n.a. 5 n.a. n.a.
2 p/L n.a. n.a. 5 5
1 L/p 20 20 10 10
2,5 L/p 50 50 20 50
10 L/p 100** (200, 500) 100** (200) 100 100
25-2500 L/p 100** (200, 500) 100** (200, 500) 100** (200, 500) 100** (200, 500)
**Standard: 100ms, Werte in Klammern auf Anfrage
