66
Axonic
安装操作说明
CN

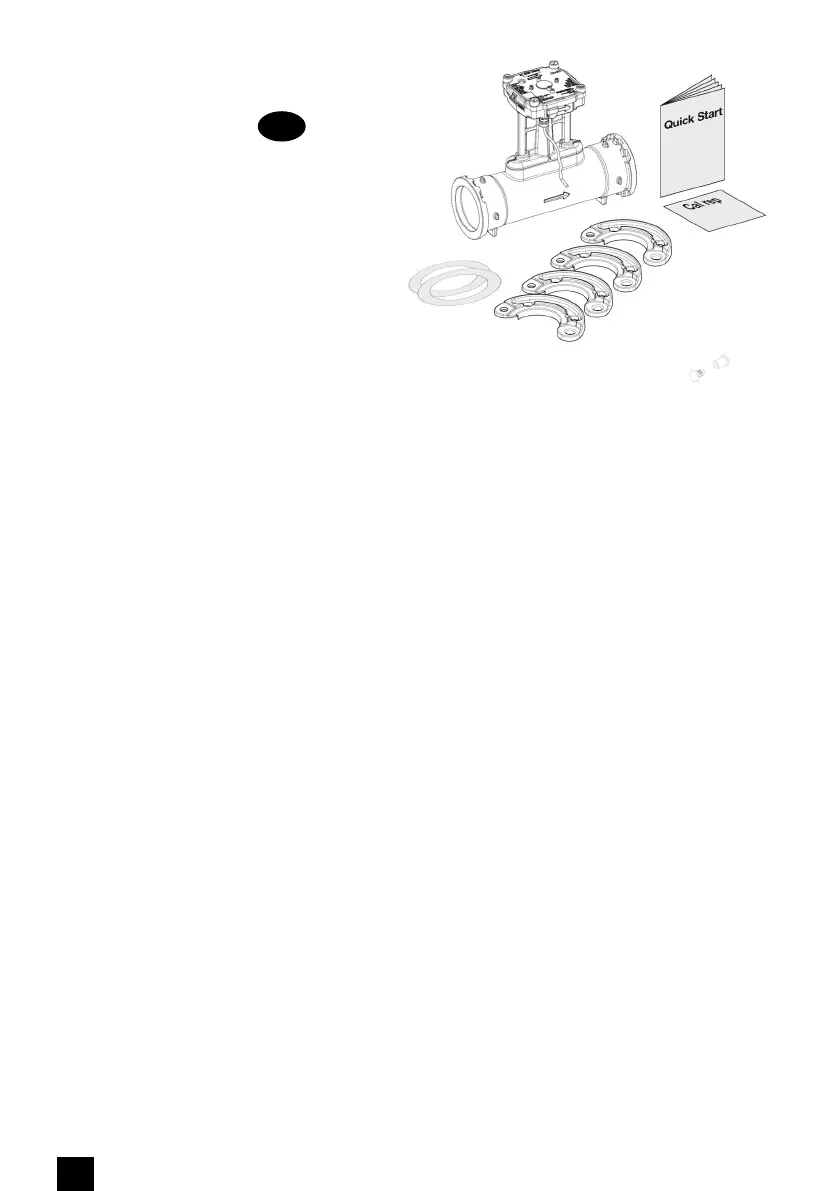

1 - 运输过程
•• 安装前请检查确认表体没有损伤
•• 包装内包含1只流量计和连接电缆(电缆长度3米或10米)
•• 移动式法兰•(仅供PN16和PN25的表)
•• 一套垫片
•• 安装说明书•1本
•• 校验合格报告
2 - 显示指南
Axonic是一款精密的电子流量计,可以水平和竖直安装用于精确计量温度。Axonic可以连接到兼容信号输入的积分仪。
以下的说明必须仔细遵照,以确保正确安装并满足所有安全和担保条件。
2.1 - 连接部分
热水回路和主电源是在高温高压和高电压环境下运行,如果不正确的操作,有可能造成严重的伤害。因此,Axonic只能由
经过培训合格的人员来进行安装作业。安装之前,必须保证管路已完全排空。Anonic的外壳针对冷水,温水和热水设计,
不同的外壳都相应指定了各自的特征值。如果流量计外壳受到了强烈的碰撞,冲击或从60cm以上高度落下或者其他类
似应力冲击,那么热量表必须立即更换。管道必须电气接地。打开流量计之前,必须切断主电源供电。
为了保证系统达到预计的最大压力,使用该设备的系统必须配备有泄压阀或压力限制系统。
2.2 - CE 标志和防护等级
Axonic符合EC规则的全部要求,根据DIN•EN1434的标准,环境等级为C级(工业级应用);根据MID的标准,环境等级
达到E2和M2的要求•(MID•2014/32/EU)。
•• 工作环境温度:-25°C•...•+60°C(室内安装)
•• 存放温度:••
•- 最低25°C••最高60°C
•- 极限:在70°C里存放连续不超过24小时
•• 流量传感器防护等级:IP68••
•• Axonic•对于介质为水的情况满足压力仪表规则(2014/68/EU)
•• Axonic内含有的废弃电子设备或者电池不得放置于普通家庭废弃物中。应该根据当地环保部门规定处理
•• 整个热量表的计量精度,是由流量计,积分仪以及温度传感器共同达到的。请按照生产者提供的指导书安装和装配,以
实现表计上所描述的计量等级。
2.3 - 其他注意事项
•• 不得使用流量计的数据线来提拉和运送流量计
•• 安装位置的选择应使用流量计的信号线和温度传感器线缆不会位于主电源电缆或者其他电磁干扰源附件(最小距离不得
小于50cm)
•• 所有线缆不得沿着温度超过60°C的管道进行安装
•• 开启校正密封会导致校正失效和质保失效
•• 对于没有铅封的产品,生产者不会对该产品承担由PED2014/68/EU所规定的质保责任
•• 表体外壳只能使用软的湿布清洁,不能使用清洁剂
•• 安装作业必须根据EN1434标准执行
•• 如果当地有其他的安装要求,请咨询和按照当地要求进行安装操作。
•• 在兼计应用里,流量计的使用期限应限制在5年。
DN65 - PN16,
DN80 - PN16/25,
DN100 - PN16 :
x4
