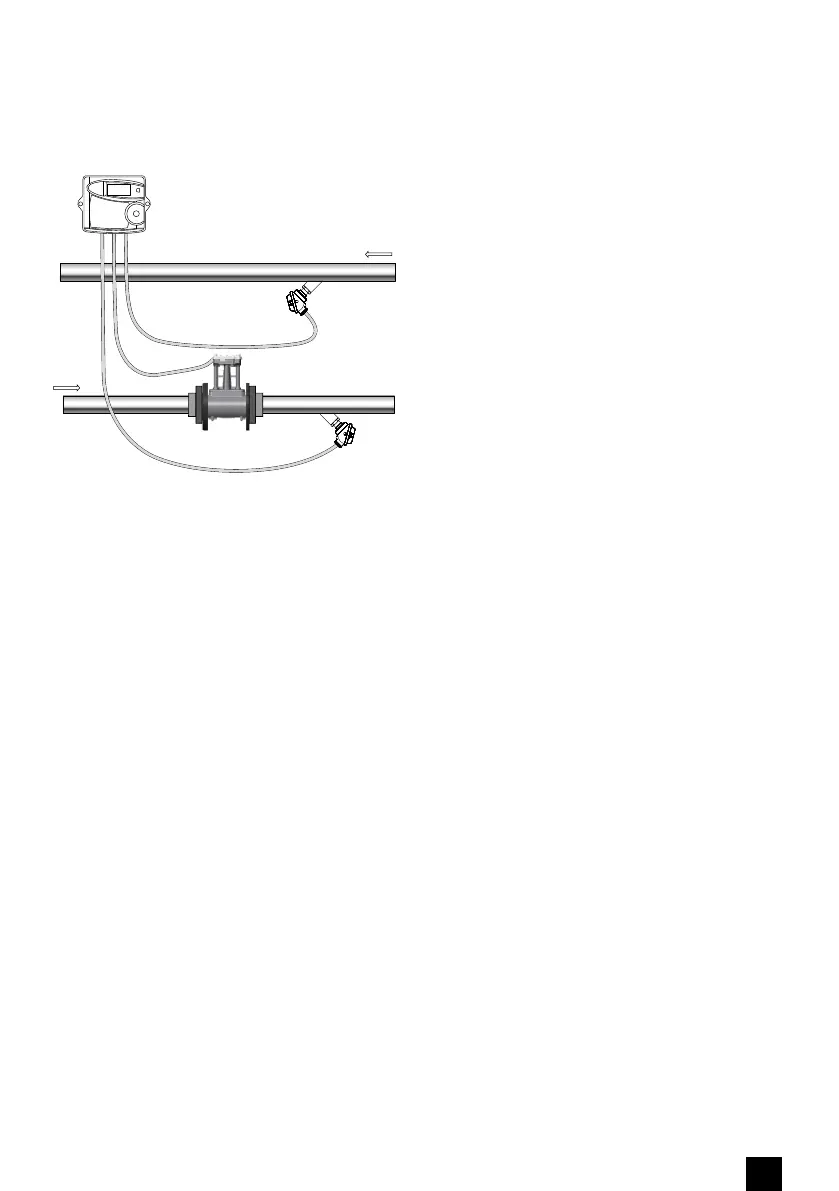

温度传感器
温度传感器
积分仪
流量计
进水管
回水管
3 - 安装流量计
3.1 - 运行条件,尺寸和材料
供热回路的运行参数不得超过以下给定值•。•
•• 温度:热量表 130°C/150°C (额定值•/•最大值);•冷量表•50°C
•• 工作压力值范围:
•- PN16• 120°C•<•最大工作压力:•152•MPa•<•130°C
•- PN25• 120°C•<最大工作压力:•238•MPa••<•130°C•
最低工作压力避免管路内部形成气泡:
• DN65-100
-•流体温度•<•90°C:•最小压力•=•1•bar•
-•流体温度•≥•90°C:•最小压力•=•(保持水在液态的最小压力)•+•1•bar
• DN150
-•流体温度•<•90°C:•最小压力•=•2•bar•
-•流体温度•≥•90°C:•最小压力•=•(保持水在液态的最小压力)•+•1.5•bar•
与水有接触的材料名称:
•• O型密封圈:•三元乙丙橡胶•(通道)•和氟橡胶
•• 表体:铜(PN16和PN25),不锈钢(PN40)
•• 传感器支架: 镀铜•(PN16•和•25), 不锈钢(PN40)
•• 连接管路,流量稳定器:苯酚热塑性塑料
•• 传感器材料:不锈钢•
压损:(在Qp流量•水温50°C时):
•• DN65• <•1•MPa
•• DN80• <•1.7•MPa
•• DN100• <•1.3•MPa
•• DN150• <•1.5•MPa
2.4 - 功能介绍
Axonic•热量表是由流量计,积分仪(Itron•CF51,CF55,CF800)和一对温度传感器组成。积分仪的输入和流量计的输
出必须兼容已达到正确的热计量,选择时请仔细检查流量计的脉冲当量以及流量计的位置(在进水管还是回水管)。
