19
3 - MONTAGE DU DEBITMETRE
3.1 - Conditions de fonctionnement,
matériaux et dimensions
Les paramètres de fonctionnement du circuit de chauffage ou de climatisation ne doivent pas dépasser la pression maxi-
male admissible (PMA) ni la température de fonctionnement indiquées sur la plaque signalétique.
Température de fonctionnement permanente max. : version chauffage 130°C/150°C (permanent/accidentel); version
climatisation 50°C
PMA à des températures extrêmes :
- PN16 120°C < Pression maximale : 15,2 bar < 130°C
- PN25 120°C < Pression maximale : 23,8 bar < 130°C
Pression minimale pour éviter la cavitation interne :
DN65-100
- Pour une température de fluide <90 ° C: pression minimale = 1 bar
- Pour une température de fluide ≥ 90 ° C: pression minimale = (pression minimale pour maintenir l’eau à l’état liquide) + 1 bar
DN150
- Pour une température de fluide <90 ° C: pression minimale = 2 bars
- Pour une température de fluide ≥ 90 ° C: pression minimale = (pression minimale pour maintenir l’eau à l’état liquide) + 1,5 bar

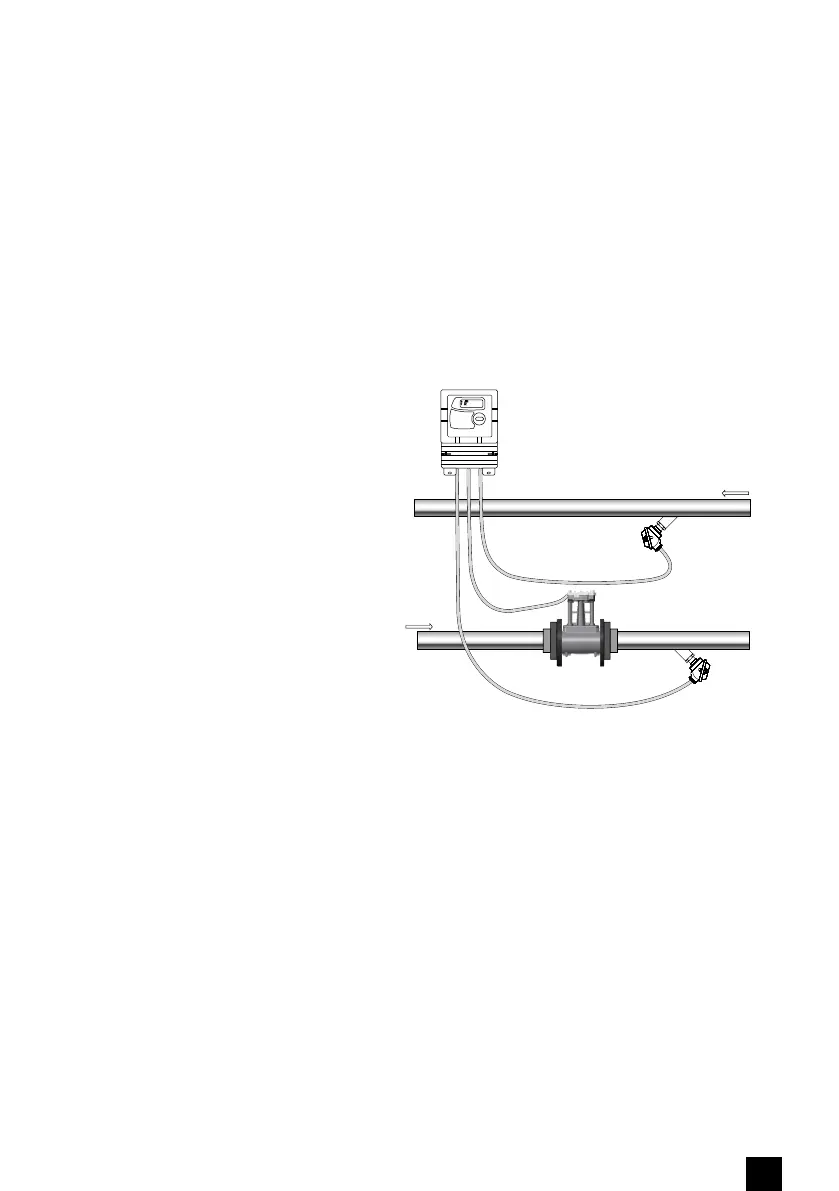

Temperature sonde
Température
sonde
Calculateur
Débitmètre
Aller
Retour
2.3 - Autres consignes importantes
Ne pas tenir le débimètre pas les cables de connections.
La position de montage devra être choisie de façon à ce que le câble de raccordement du débitmètre et les câbles des
sondes de température se trouvent éloignés des câbles secteur ou d’autres sources de perturbations électromagnétiques
(à une distance minimale de 50 cm).
Les câbles ne doivent pas être installés le long de canalisations dont la température dépasse 60 °C.
La dégradation des marques de vérification primitive entraînera la perte de validation de l’étalonnage et de la garantie.
Briser les dispositifs de scellés stoppe la garantie de conformité à la directive 2014/68/UE (Seulement pour la version thermique).
Seul l’extérieur du boîtier peut être nettoyé avec un chiffon doux et humide. N’utilisez pas de détergents.
L’installation doit être effectuée conformément à la norme EN 1434.
Il peut y avoir des règles locales qui doivent être suivies mais pas couvertes dans ce manuel. S’il vous plaît, vérifier avec les
experts du pays dans lequel le compteur sera installé.
Dans les applications combinées, la durabilité du mesureur est limitée à 5 ans.
2.4 - Application
Le débitmètre Axonic est un sous-ensemble destiné à
des systèmes de mesure de l’énergie thermique, qui
comprend un débitmètre, un calculateur (modèle Itron
CF51, CF55 ou CF800) ainsi qu’une paire de sondes
de température. Les
spécifications dentrée du calculateur et les spécifica-
tions de sortie du débitmètre doivent être conformes
afin de garantir une mesure correcte de l’énergie,
notamment le poids d’impulsion du débitmètre
(L/impulsion) et la position du débitmètre (conduite
retour ou Aller) – voir les plaques signatiques des
deux sous-ensembles.
