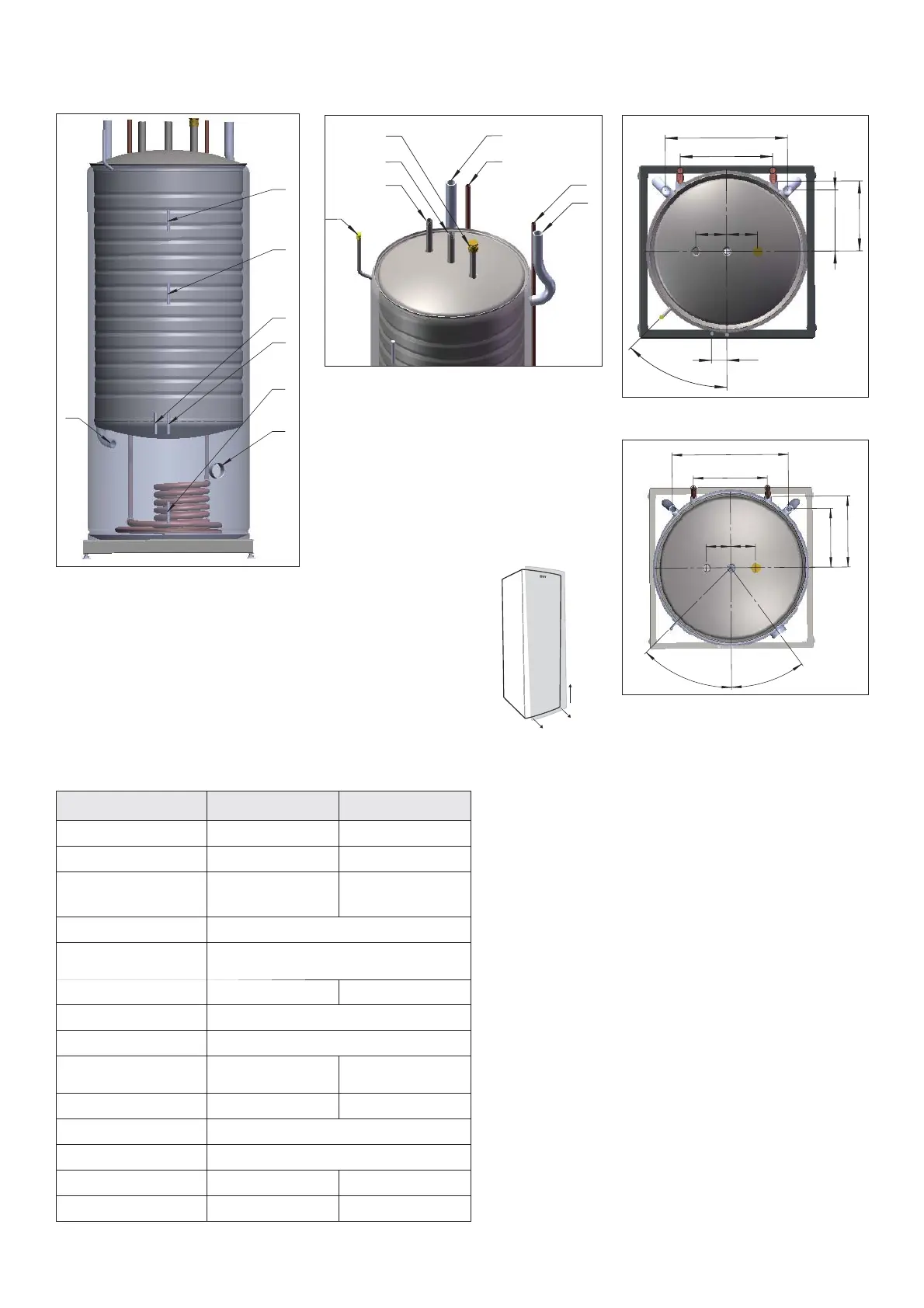

Údaje k instalaci DVB 200-300 FR-S se solární smyčkou
Technické údaje
Model DVB 200 FR-S DVB 300 FR-S
Objem teplé užitkové vody 185 286
Objem vnějšího pláště 105 176
Přípojka tep./stud. vody
(mm)
22 28
Solární připojení (mm) 15
Solární smyčka - žebrové
trubky (mm)
22
Délka solární smyčky (m) 7 10
Připojení vnějšího pláště G25 palce
Jímka čidla (mm) 9,5
Připojení elektrického
topného tělesa
-2”
Pracovní tlak top. tělesa 3 2,5
Pracovní tlak teplé vody 10
Hliníková anoda Ano
Rozměry (mm) (Š x H x V) 600 x 600 x 1520 695 x 695 x 1700
Hmotnost 102 146
Rozměry přípojek na horní části DVB 200 FR-S
Rozměry přípojek na horní části DVB 300 FR-S
Odebrání čelního krytu
1. Vytáhněte dolní část čelního
krytu.
2. Poté vyzvedněte čelní kryt
rovně nahoru.
198
396
4
5
°
227
100 100
50
300
g
K tk
i
V
8
4
5
°
471
3
6
°
238,5
300
100 100
288
1
2
3
4
6
5
7
8
1 Odvzdušnění
2 Teplá voda
3 Studená voda
4 Anodová trubice
5 Zaváděcí trubice – zpětný tok
6 Zpětný tok – solární jednotka
7 Přítok – solární jednotka
8 Zaváděcí trubice – přítok
1 Termostat GT 3 respektive solární čidlo u
jiných systémů
2 GT 3 (VP) při společném provozu s IVT Sol
3 Respektive solární čidlo u jiných systémů
4 GT 3 (VP) bez společného provozu s IVT Sol
5 Snímač IVT Sol RCS-100
6 Připojení elektrického topného tělesa
(DVB 300)
7 Zvednutá trubka zpětného toku pro přizpůso
bení solárnímu provozu IVT
1
2
3
4
5
6
7
Plnění bojleru
Aby se přístroj nepoškodil, musí se bojler naplnit vodou
před uvedením vnějšího pláště pod tlak.
Poznámka: Po naplnění vnějšího pláště a uvedení soustavy
do provozu proveďte odvzdušnění.
Anoda s vnějším zdrojem
K přídavnému zvýšení bezpečnosti je namontována v
bojleru teplé užitkové vody (model FR) anoda s vnějším
zdrojem. Tato anoda představuje ochranu proti korozi,
aby bylo možno dosáhnout co nejdelší životnosti bojleru.
Jestliže předpokládáte ve vodě zvýšený obsah chloridu (>
10 mg/l), musí se anoda po uplynutí 1 – 2 let zkontrolovat.
Hliníková anoda na horní straně bojleru má ve výchozím
stavu průměr 20 mm. Pokud se její průměr sníží o 5 - 8 mm
nebo její délka na cca 10 cm, musí se anoda nahradit
a po uplynutí 2 – 3 roků znovu zkontrolovat.
• Vypusťte tlak v bojleru (nejprve ve vnějším plášti).
• Zavřete hlavní přívod studené vody.
• Otevřete vypouštěcí kohout na odběrové straně.
• Vyšroubujte anodu z horní strany bojleru.
Zkontrolujte anodu a v případě potřeby ji nahraďte.
Pro místnosti s malým místem (nízká výška stropu) se
alternativně dodává řetězová anoda. Anodu můžete objed-
nat u svého instalatéra na místě. Uveďte přitom model
bojleru.
