Údaje k instalaci DVB 200-300 FR/FC
Plnění bojleru
Aby se přístroj nepoškodil, musí se bojler naplnit vodou
před uvedením vnějšího pláště pod tlak.
Poznámka: Po naplnění vnějšího pláště a uvedení soustavy
do provozu proveďte odvzdušnění.
Anoda s vnějším zdrojem
K přídavnému zvýšení bezpečnosti je namontována v
bojleru teplé užitkové vody (model FR) anoda s vnějším
zdrojem. Tato anoda představuje ochranu proti korozi,
aby bylo možno dosáhnout co nejdelší životnosti bojleru.
Jestliže předpokládáte ve vodě zvýšený obsah chloridu (>
10 mg/l), musí se anoda po uplynutí 1 – 2 let zkontrolovat.
Hliníková anoda na horní straně bojleru má ve výchozím
stavu průměr 20 mm. Pokud se její průměr sníží o 5 - 8 mm
nebo její délka na cca 10 cm, musí se anoda nahradit
a po uplynutí 2 – 3 roků znovu zkontrolovat.
• Vypusťte tlak v bojleru (nejprve ve vnějším plášti).
• Zavřete hlavní přívod studené vody.
• Otevřete vypouštěcí kohout na odběrové straně.
• Vyšroubujte anodu z horní strany bojleru.
Zkontrolujte anodu a v případě potřeby ji nahraďte.
Pro místnosti s malým místem (nízká výška stropu) se
alternativně dodává řetězová anoda. Anodu můžete objed-
nat u svého instalatéra na místě. Uveďte přitom model
bojleru.
Technické údaje
Model DVB 200 FR DVB 300 FR DVB 200 FC DVB 300 FC
Objem teplé užitkové vody 185 286 185 286
Objem vnějšího pláště 105 176 105 176
Přípojka tep./stud. vody
(mm)
22 28 22 28
Připojení vnějšího pláště G25 palce
Jímka čidla (mm) 9,5
Připojení elektrického
topného tělesa
-2”-2”
Pracovní tlak top. tělesa 3 2,5 3 2,5
Pracovní tlak teplé vody 10
Hliníková anoda Ano - -
Rozměry (mm; Š x H x V) 600x600x1520 695x695x1700 600x600x1520 695x695x1700
Hmotnost 97 136 108 151

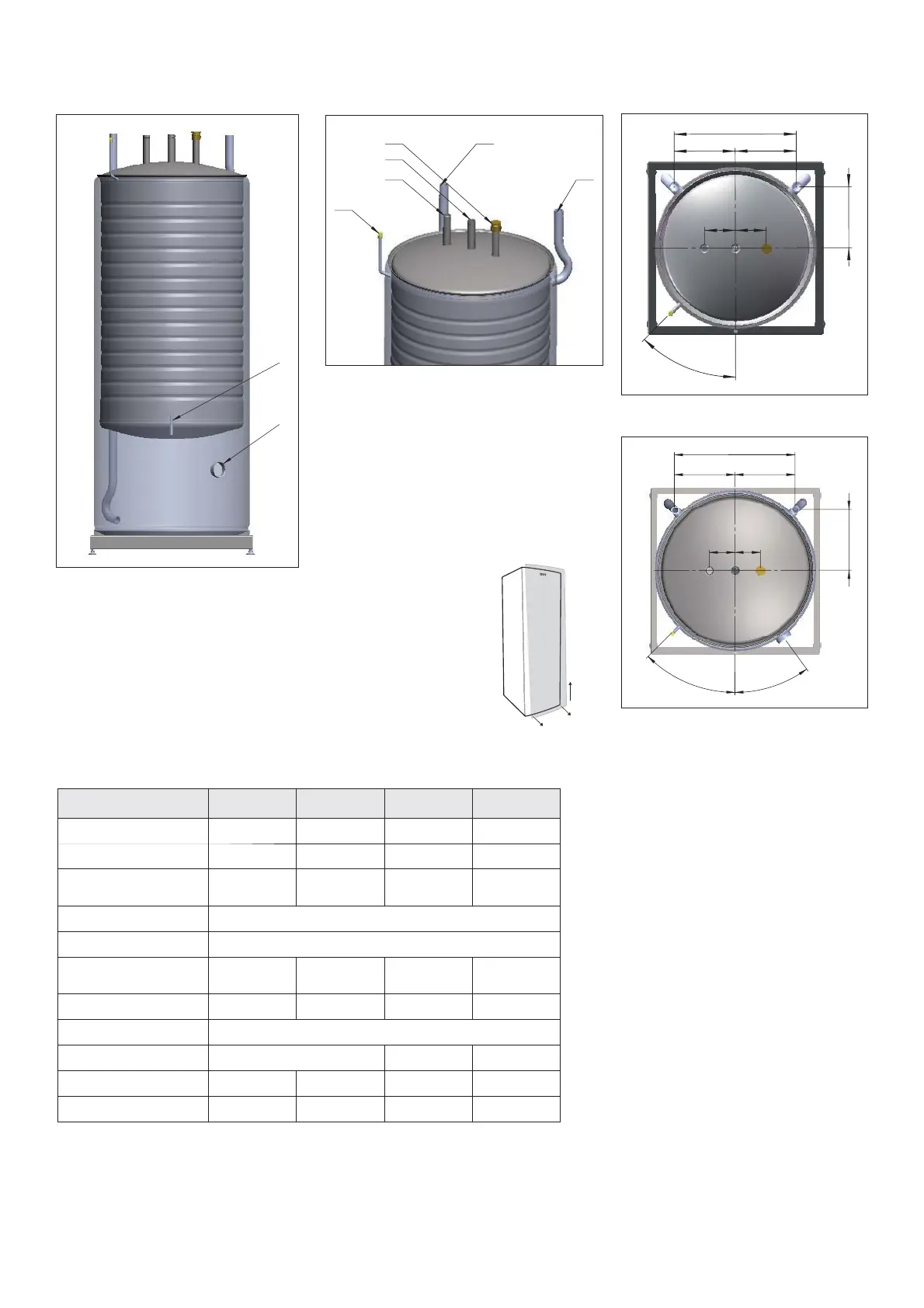

Rozměry přípojek na horní části DVB 200 FR/FC
Rozměry přípojek na horní části DVB 300 FR/FC
1
2
3
4
6
5
1 Odvzdušnění
2 Teplá voda
3 Studená voda
4 Anodová trubice
5 Zaváděcí trubice – zpětný tok
6 Zaváděcí trubice – přítok
1 GT 3
2 Připojení elektrického topného tělesa
(DVB 300)
==
198
396
iV
100100
4
5
°
3
6
°
==
100 100
471
238,5
4
5
°
1
2
Odebrání čelního krytu
1. Vytáhněte dolní část čelního
krytu.
2. Poté vyzvedněte čelní kryt
rovně nahoru.
