Installationsangaben DVB 200-300 FR/FC
Bereiter befüllen
Um das Gerät nicht zu beschädigen, muss der Warmwas-
serbereiter mit Wasser befüllt werden, bevor der Außen-
mantel unter Druck gesetzt wird.
Hinweis: Führen Sie nach dem Befüllen des Außenmantels
und der Inbetriebnahme der Anlage eine Entlüftung durch.
Fremdstromanode
Um die Sicherheit zusätzlich zu erhöhen, ist im Warmwas-
serbereiter (Modell FR) eine Fremdstromanode montiert.
Diese stellt einen Korrosionsschutz dar, damit eine
möglichst hohe Lebensdauer des Bereiters erzielt werden
kann. Wenn Sie im Wasser einen erhöhten Chloridgehalt
vermuten (> 10 mg/l), sollte die Anode nach 1-2 Jahren
kontrolliert werden. Die Aluminiumanode an der Bereite-
roberseite besitzt im Ausgangszustand einen Durchmesser
von 20 mm. Ist ihr Durchmesser auf 5-8 mm oder ihre
Länge auf ca. 10 cm geschrumpft, muss die Anode ersetzt
und nach 2-3 Jahren erneut kontrolliert werden.
• Lassen Sie den Druck im Bereiter ab (zuerst im
Außenmantel).
• Sperren Sie die Hauptzufuhr für Kaltwasser ab.
• Öffnen Sie den Ablasshahn an einer Entnahmestelle.
• Schrauben Sie die Anode an der Bereiteroberseite
heraus. Kontrollieren Sie sie und lassen Sie sie
bei Bedarf ersetzen.
Für Bereiche mit wenig Platz (niedrige Deckenhöhe) ist
alternativ eine Kettenanode erhältlich. Die Anode können
Sie bei Ihrem Installateur vor Ort bestellen. Geben Sie
dazu das Behältermodell an.
Technische Daten
Modell DVB 200 FR DVB 300 FR DVB 200 FC DVB 300 FC
Volumen Warmwasser 185 286 185 286
Volumen Außenmantel 105 176 105 176
Warm-/Kaltanschluss (mm) 22 28 22 28
Außenmantelanschluss G25 Zoll
Tauchrohr Fühler (mm) 9,5
Anschluss für Elektropa-
trone - 2” - 2”
Arbeitsdruck Heizkörper 3 2,5 3 2,5
Arbeitsdruck Warmwasser 10
Aluminiumanode Ja - -
Abmessungen (mm)
(B x T x H)
600x600x1520 695x695x1700 600x600x1520 695x695x1700
Gewicht 97 136 108 151

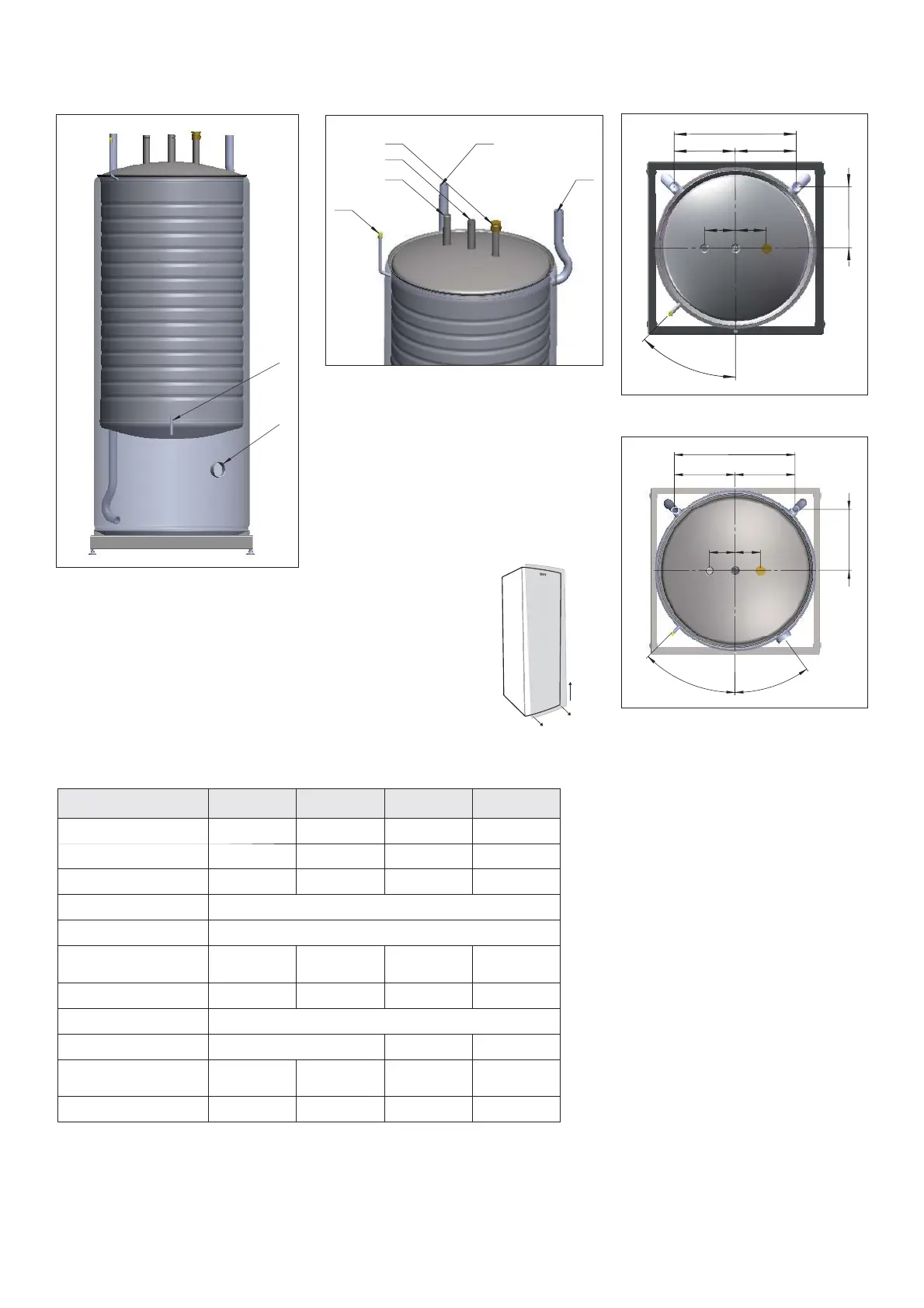

Abmessungen Deckenanschlüsse DVB 200 FR/FC
Abmessungen Deckenanschlüsse DVB 300 FR/FC
1
2
3
4
6
5
1 Entlüftung
2 Warmwasser
3 Kaltwasser
4 Anodenrohr
5 Laderohr Rücklauf
6 Laderohr Zulauf
1 GT 3
2 Anschluss für Elektropatrone (DVB 300)
==
198
396
iV
100100
4
5
°
3
6
°
==
100 100
471
238,5
4
5
°
1
2
Frontabdeckung ab-
nehmen
1. Ziehen Sie den unteren Teil
der Frontabdeckung heraus.
2. Heben Sie anschließend die
Frontabdeckung gerade nach
oben ab.
