Installationsangaben DVB 200-300 FR-S mit Solarschleife
Bereiter befüllen
Um das Gerät nicht zu beschädigen, muss der Warmwas-
serbereiter mit Wasser befüllt werden, bevor der Außen-
mantel unter Druck gesetzt wird.
Hinweis: Führen Sie nach dem Befüllen des Außenmantels
und der Inbetriebnahme der Anlage eine Entlüftung durch.
Fremdstromanode
Um die Sicherheit zusätzlich zu erhöhen, ist im Warmwas-
serbereiter (Modell FR) eine Fremdstromanode montiert.
Diese stellt einen Korrosionsschutz dar, damit eine
möglichst hohe Lebensdauer des Bereiters erzielt werden
kann. Wenn Sie im Wasser einen erhöhten Chloridgehalt
vermuten (> 10 mg/l), sollte die Anode nach 1-2 Jahren
kontrolliert werden. Die Aluminiumanode an der Bereite-
roberseite besitzt im Ausgangszustand einen Durchmesser
von 20 mm. Ist ihr Durchmesser auf 5-8 mm oder ihre
Länge auf ca. 10 cm geschrumpft, muss die Anode ersetzt
und nach 2-3 Jahren erneut kontrolliert werden.
• Lassen Sie den Druck im Bereiter ab (zuerst im
Außenmantel).
• Sperren Sie die Hauptzufuhr für Kaltwasser ab.
• Öffnen Sie den Ablasshahn an einer Entnahmestelle.
• Schrauben Sie die Anode an der Bereiteroberseite
heraus. Kontrollieren Sie sie und lassen Sie sie bei
Bedarf ersetzen.
Für Bereiche mit wenig Platz (niedrige Deckenhöhe) ist
alternativ eine Kettenanode erhältlich. Die Anode können
Sie bei Ihrem Installateur vor Ort bestellen. Geben Sie
dazu das Behältermodell an.
Technische Daten
Modell DVB 200 FR-S DVB 300 FR-S
Volumen Warmwasser 185 286
Volumen Außenmantel 105 176
Warm-/Kaltanschluss (mm) 22 28
Solaranschluss (mm) 15
Solarschleife Rippenrohr
(mm)
22
Länge Solarschleife (m) 7 10
Außenmantelanschluss G25 Zoll
Tauchrohr Fühler (mm) 9,5
Anschluss für Elektro-
patrone
-2”
Arbeitsdruck Heizkörper 3 2,5
Arbeitsdruck Warmwasser 10
Aluminiumanode Ja
Abmessungen (mm)
B x T x H)
600 x 600 x 1520 695 x 695 x 1700
Gewicht 102 146

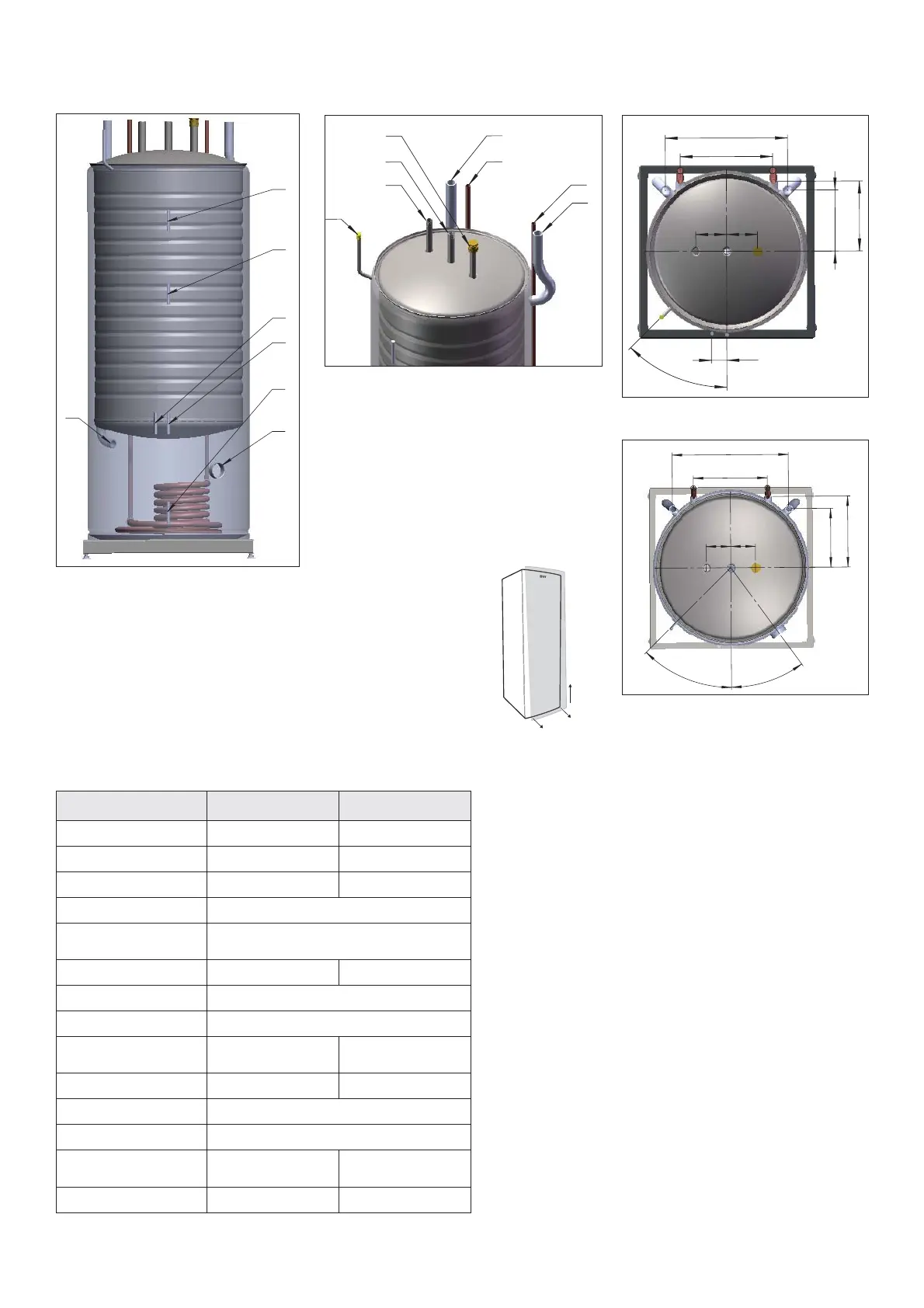

Abmessungen Deckenanschlüsse DVB 200 FR-S
Abmessungen Deckenanschlüsse DVB 300 FR-S
Frontabdeckung ab-
nehmen
1. Ziehen Sie den unteren Teil
der Frontabdeckung heraus.
2. Heben Sie anschließend die
Frontabdeckung gerade nach
oben ab.
198
396
4
5
°
227
100 100
50
300
K tk
i
V
4
5
°
471
3
6
°
238,5
300
100 100
288
1
2
3
4
6
5
7
8
1 Entlüftung
2 Warmwasser
3 Kaltwasser
4 Anodenrohr
5 Laderohr Rücklauf
6 Rücklauf Solareinheit
7 Zulauf Solareinheit
8 Laderohr Zulauf
1 Thermostat GT 3 bzw. Solarfühler bei
anderen Systemen
2 GT 3 (VP) bei gemeinsamem Betrieb mit
IVT Sol
3 Bzw. Solarfühler bei anderen Systemen
4 GT 3 VP ohne gemeinsamen Betrieb mit
IVT Sol
5 Fühler IVT Sol RCS-100
6 Anschluss für Elektropatrone (DVB 300)
7 Angehobenes Rücklaufrohr für IVT-Solarana
passung
1
2
3
4
5
6
7
